APVSG: Bộ tạo tín hiệu vectơ

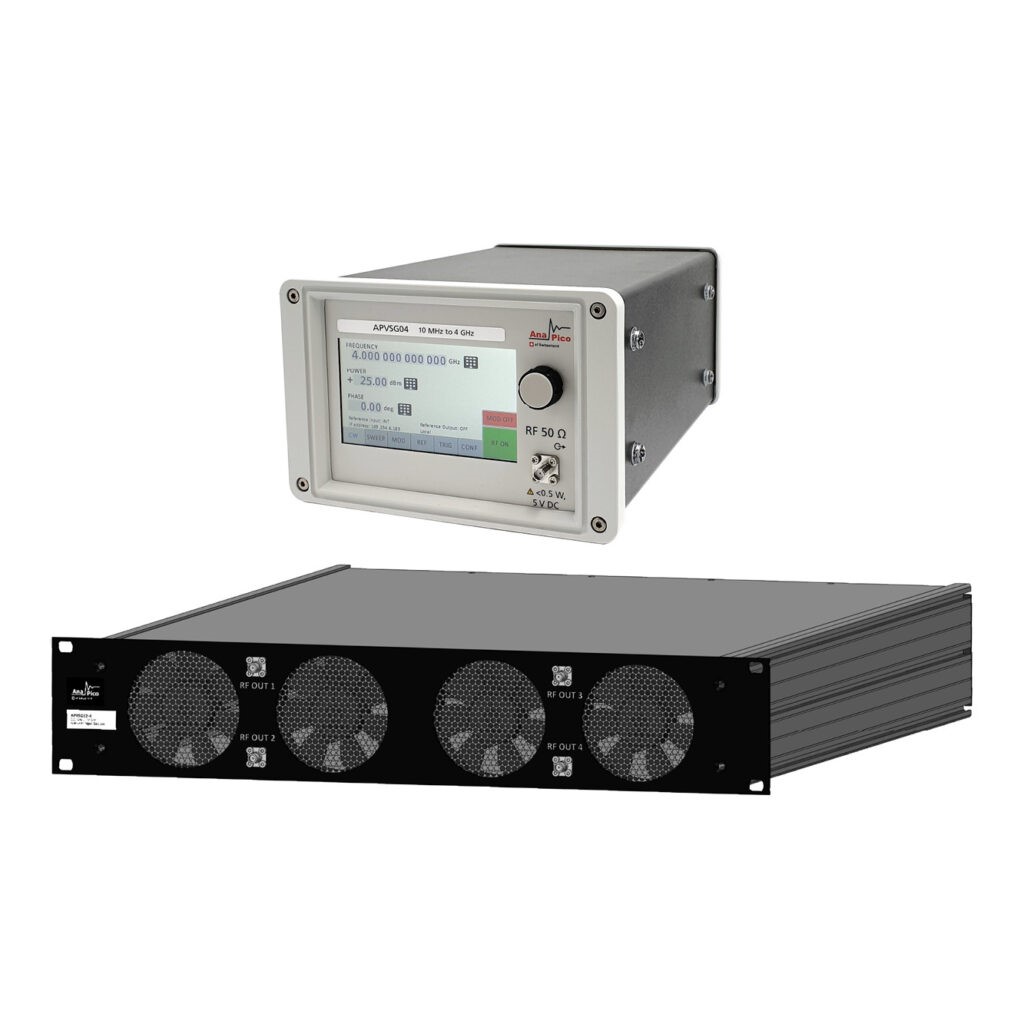

AnaPico của Thụy Sĩ đã ra mắt loạt máy phát tín hiệu vectơ APVSG (VSG), bao gồm các dải tần từ 10 MHz đến 4, 6, 12, 20 hoặc 40 GHz và có sẵn trong các phiên bản đơn và đa kênh. Mỗi kênh VSG tích hợp sẵn tính năng tạo tín hiệu sóng tùy ý, tạo tín hiệu sóng vô tuyến và vi ba, điều chế I / Q tương tự và kỹ thuật số.

Bộ nhớ dạng sóng bên trong lưu trữ 512 triệu mẫu ở 32 bit mỗi mẫu và với tốc độ lấy mẫu tối đa là 500 MSPS, mỗi kênh hỗ trợ băng thông điều chế kỹ thuật số tối đa là 400 MHz.

APVSG có tiếng ồn pha thấp -125 dBc / Hz ở độ lệch 20 kHz từ sóng mang 10 GHz và triệt tiêu sóng hài, sóng phụ và giả> 50 dBc. Thời gian chuyển mạch là 200 ns.

APVSG được tích hợp điều chế analog (xung, AM, FM, PM, chirp) và kỹ thuật số (ASK, FSK, PSK, QAM và những thứ khác), cũng như chấp nhận đầu vào tín hiệu I / Q kỹ thuật số và tương tự bên ngoài. Dữ liệu I / Q kỹ thuật số do khách hàng biên dịch có thể được tải lên bộ nhớ trong để phát lại và điều chế tuần tự được lập trình.

Cổng điều khiển nhanh độc quyền của AnaPico cho phép hoạt động tốc độ cao và độ trễ thấp giữa công cụ APVSG và các thiết bị bên ngoài. Các APVSG đa kênh có độ kết hợp pha tuyệt vời và độ ổn định tần số tương đối cao. Cơ chế đồng bộ hóa liên mô-đun 3 GHz cho phép kết hợp pha giữa hàng chục kênh.

Với những tính năng và hiệu suất này, APVSG tiết kiệm chi phí và hữu ích cho nhiều ứng dụng: tính toán lượng tử, kiểm tra radar và ăng ten thông minh, liên lạc không dây và di động, giám sát vô tuyến và chiến tranh điện tử.
