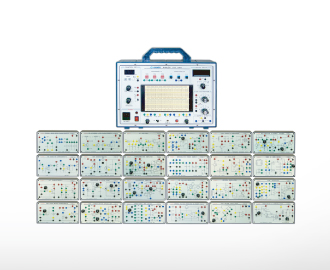

Analog Semiconductor Circuit Trainer CPE-EO2200

ㆍ Gồm 24 mô-đun thí nghiệm và 52 mạch thí nghiệm.
ㆍ Theo dõi chức năng cung cấp điện và chức năng cảnh báo quá tải và quá tải.
ㆍ tổ chức các thực hành mạch ứng dụng khác nhau với breadboard.
ㆍ Tích hợp bộ tạo và bộ đếm tần số.
ㆍ Hộp đựng mô-đun.

1) Túi đựng bảng thí nghiệm
① Công suất bảng: 24EA
② Kích thước: 380 (W) × 260 (D) × 130 (H) mm
2) Bảng thí nghiệm (Tổng 24ea)
① Thí nghiệm chraceristic bán dẫn (7ea)
ㆍ M01: Diode và Zener Đặc tính -diode
ㆍ M02: Đặc tính nối đất của Transistor và Bộ phát chung
ㆍ M03: Đặc tính FET và MOS-FET
ㆍ M04: Đặc tính SCR
ㆍ M05: Đặc tính UJT
ㆍ M06: Ứng dụng của SCR và Triac
ㆍ M07: Đặc tính của LED và thiết bị quang
② Mạch bán dẫn thí nghiệm (5ea)
ㆍ M08:
Bộ khuếch đại mặt đất cơ sở và bộ phát chung ㆍ M09: Bộ khuếch đại DC
ㆍ M10: Bộ khuếch đại bổ sung
ㆍ M11: Bộ khuếch đại vi sai
ㆍ M12: Mạch khuếch đại hoạt động
③ Thử nghiệm mạch điện tử (12ea)
ㆍ M13: Mạch lọc hoạt động (LPT, HPF, BPF)
ㆍ M14: Nguồn điện không
điều chỉnh
ㆍ M15: Bộ điều chỉnh điện áp một chiều ㆍ M16: Bộ điều chỉnh điện áp biến thiên Nguồn điện một chiều
ㆍ M17: Mạch xe tăng và cộng hưởng
ㆍ M18: Bộ tạo dao động LC (Hartley, Colpuitt)
ㆍ M19: Bộ dao động tinh thể
ㆍ M20: Bộ tạo dao động cầu Wien
ㆍ M21: Bộ tạo dao động đa nhịp (Ast, Mon, Bis) và Bộ kích hoạt Schmitt
ㆍ M22: Ứng dụng IC hẹn giờ
ㆍ M23: Bộ tạo đường dốc
ㆍ M24: Điều chế và giải điều chế
④ Kích thước bo mạch : 110 (D) × 200 (W) × 40 (H) mm
3) Thân chính
① Đầu ra
DC ㆍ Đầu ra kép DC 3/5/6/9/12 / 15V
② Tụ điện thập kỷ
ㆍ 0,01 [㎌] ~ 0,999 [㎌] (3 chữ số)
③ Điện trở thập kỷ
ㆍ 1 [㏀] ~ 15 [㏀], 10 [㏀] ~ 150 [㏀]
ㆍ 100 [㏀] ~ 1,5 [㏁] (Chọn theo BCD 3EA)
④ Bộ tạo AF
ㆍ 100 [㎐] ~ 10 [㎑] (Trong 2 phạm vi)
ㆍ Đầu ra — 1 [V] / 10 [V] (Trong 2 phạm vi)
ㆍ Dạng sóng — Sine và Square
⑤ Multi Tester (3½ Digital)
ㆍ DC Voltage — 2V / 20V
ㆍ DC Ampere — 20㎃ / 200㎃
ㆍ Công tắc chọn dải 4 mức
⑥ AC Output: 30 [V] CT (15 [V] + 15 [V]) 0,1 [A]
Điện trở thay đổi tối đa : 1 [㏀], 100 [㏀] (mỗi 1EA)
⑧ Công tắc: Trượt, Đẩy, Chuyển đổi (mỗi 1EA)
⑨ Công suất đầu vào: 220 [V], 60 [ ㎐]
⑩ Kích thước: 380 (W) × 260 (D) × 130 (H) ㎜
⑪ Breadboard: 1 개
ㆍ Socket Tie-Point: 1260 điểm
ㆍ Điểm hòa xe buýt: 300 điểm

ㆍ Cáp kết nối mạch: 1 bộ
ㆍ Cáp nguồn AC: 1ea
ㆍ Hướng dẫn sử dụng: 1ea
