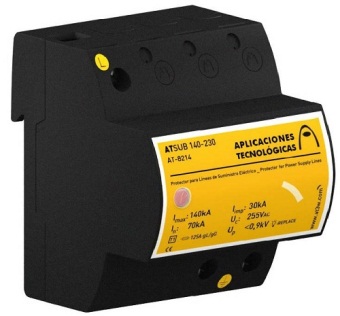

ATSUB140-230 Chống sét nguồn sơ cấp 140kA Model: AT-8214 Xuất xứ: AT3W / Spain

AT-8214, ATSUB 140-230 : Bảo vệ dây pha. Dòng cực đại 140kA tại Un=230Vac

AT-8218, ATSUB 140-N    : Bảo vệ dây trung tính. Dòng cực đại 140kA

Thiết bị chống sét 140kA ATSUB 140 của AT3W được thiết kế bảo vệ hiệu quả cho các đường dây cấp điện có hoặc không có trung tính, chống lại các xung quá áp đột biến bằng công nghệ Metal Oxide Varistors.

Được thử và cấp chứng nhận là thiết bị bảo vệ loại 1 và 2 theo EN 61643-11 và GUIA-BT-23 lớp REBT. Thích hợp với thiết bị loại I, II, III và IV theo ITC-BT-23 lớp REBT.

Chứa Varistor Oxide Zinc, có khả năng chịu dòng rất cao.

Thời gian đáp ứng nhanh.

Không gây cháy.

Bảo vệ đơn cực.

Không làm gián đoạn đường dây cấp điện.

Giám sát nhiệt động và báo động ánh sáng.

Dòng thiết bị chống sét loại AT82 được thử tại các phòng thí nghiệm độc lập có thẩm quyền, các đặc điểm nhận được tuân theo các tiêu chuẩn có liên quan.

Có thể lựa chọn thiết bị bảo vệ theo điện áp công tác cho từng trường hợp cụ thể. Trong bảng số liệu kỹ thuật trình bày các phiên bản điện áp danh định 230V và 130V như là các ví dụ phổ biến.

Kết nối dây với ATSUB 140-N Phải thực hiện nối đất cho ATSUB 140-230 và các hệ thống tiếp địa phải liên kết trực tiếp với nhau hoặc qua thiết bị đẳng thế và điện trở tiếp đất phải nhỏ hơn 10 Ω.

Giải thích ký hiệu ATSUB 140-230

– 140 : Dòng phóng cực đại, KA

– 230 : Điện áp dây đất

Lắp đặt thiết bị chống sét 140kA ATSUB 140

Thiết bị chống sét 140kA ATSUB140 lắp song song với đường dây hạ áp , nối dây pha (hoặc trung tính) với đất. Phải ngắt nguồn điện khi lắp đặt.

Khuyến nghị lắp đặt tại nơi có quá áp nghiêm trọng xảy ra, sau bảng điện chính và khi đường dây không kết nối với thiết bị rất nhạy cảm.
