ATVOLT Thiết bị chống sét cho nguồn DC Model: ATVOLT Xuất xứ: AT3W / Spain

Thiết bị chống sét cho nguồn DC ALVOLT được thiết kế bảo vệ cho các đường truyền tín hiệu 1 chiều DC có điện áp từ 5 đến 110Vdc lắp kiểu nối tiếp. ATVOLT phù hợp để bảo vệ cho các đường tín hiệu của các thiết bị điều khiển tự động, có tải tiêu thụ nhỏ (với dòng tải lớn sử dụng kiểu bảo vệ lắp song song như ATVOLT P ).

Các model phân theo mức điện áp của dòng ATVOLT gồm:

AT-8505: ATVOLT  5 : Bảo vệ đường dây 5VDC

AT-8512: ATVOLT 12: Bảo vệ đường dây 12VDC

AT-8515: ATVOLT 15: Bảo vệ đường dây 15VDC

AT-8524: ATVOLT 24: Bảo vệ đường dây 24VDC

AT-8530: ATVOLT 30: Bảo vệ đường dây 30VDC

AT-8548: ATVOLT 48: Bảo vệ đường dây 48VDC

AT-8560: ATVOLT 60: Bảo vệ đường dây 60VDC

AT-8580: ATVOLT 80: Bảo vệ đường dây 80VDC

AT-8510: ATVOLT 110: Bảo vệ nguồn 110VDC

ATVOLT chống ảnh hưởng thứ cấp từ sét đánh và các xung quá áp công nghiệp trên đường dây, chúng phản ứng ngay với các xung quá áp trong vài nano giây, triệt các xung điện này xuống còn rất thấp để bảo vệ các thiết bị điện tử nhạy cảm được kết nối.

Đặc điểm của thiết bị chống sét cho nguồn DC ATVOLT

Được thử và cấp chứng nhận thiết bị bảo vệ loại 3 theo tiêu chuẩn EN 61643-11 và GUIDE-BT-23 từ REBT. Thích hợp cho thiết bị loại I, II, III và IV theo ITC-BT-23 từ REBT.

Được khuyến nghị bảo vệ cả dây-đất (CM) và dây-dây (DM).

Các module dạng cắm dễ dàng thay thế trong trường hợp hư hỏng mà không cần phải ngắt rời dây. Khi thay thế module không làm gián đoạn đường dây.

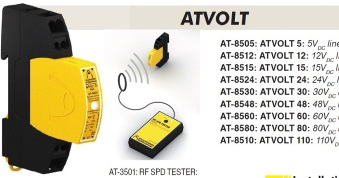

Thiết bị chống sét cho nguồn DC ATVOLT có thể được kiểm tra tình trạng hoạt động bằng thiết bị kiểm tra bộ chống sét AT-3501 : Khi thiết bị phát tần số vô tuyến áp vào, nếu ATVOLT còn tốt thì đèn LED sẽ phát sáng. Nếu ATVOLT hỏng thì đèn LED sẽ không phát sáng.

Tiếp đất được thực hiện qua tấm kim loại mặt gắn thanh DIN.

Có nhiều thiết bị cho nguồn DC với các điện áp công tác khác nhau.

Nó không hoạt động trong các điều kiện bình thường, không làm ảnh hưởng đến sự làm việc bình thường của đường dây và không có dòng rò.

Điện áp sót thấp với mọi điện áp công tác.

Thời gian đáp ứng rất nhanh.

Nối cơ học cho các dây bằng bắt vít, cho phép chịu một điện áp cao nhất.

ATVOLT đã được thử tại các phòng thí nghiệm độc lập có thẩm quyền, các đặc tính nhận được tuân theo các tiêu chuẩn liên quan.

Nối đất : Tất cả các thiết bị điện và thiết bị chống sét đều phải được nối đất, các hệ thống tiếp địa phải được đẳng thế với nhau bằng cách liên kết trực tiếp hoặc thông quá các thiết bị đẳng thế.

Điiện trở tiếp địa phải có giá trị nhỏ hơn 10 Ohm khi đo bằng các máy đo điện trở đất chuyên nghiệp.
