Bàn làm việc bằng khí nén Scientech 2470

Mô tả Sản phẩm

Máy sấy khí nén Electroechech 2470 được thiết kế để thể hiện thiết kế, xây dựng và ứng dụng các thành phần và mạch khí nén. Nó tích hợp công nghệ PLC để xây dựng các hệ thống tự động hóa công nghiệp lai với các thành phần và mô-đun khí nén.

Công nghệ khí nén được tìm thấy trong nhiều lĩnh vực kỹ thuật. Các sinh viên điều tra các tòa nhà cơ bản của các khối cơ bản của các môn Pneumatics hiện đại và cách chúng được kết nối với nhau để tạo thành các hệ thống. Hệ thống khí nén cung cấp năng lượng cần thiết để điều khiển máy bay, vận hành xe tải nặng, máy xúc, vận hành phanh trong xe hơi của chúng tôi và thậm chí cả thang máy điện trong các tòa nhà cao tầng.

PLC cung cấp sự linh hoạt để thiết kế và xây dựng nhiều hệ thống bằng phần mềm và giao diện I / O mà không thay đổi kết nối có dây cứng.

Tính năng sản phẩm
PLC vận hành nền tảng khí nén Electro
12 đầu vào kỹ thuật số, 8 đầu ra kỹ thuật số
Chuyển đổi công tắc, Công tắc bật, xi lanh tác động kép, Xy lanh tác động đơn, van điện từ, van điều khiển lưu lượng, đa tạp, van tay đòn, công tắc giới hạn, cảm biến tiệm cận, van truyền động, van OR, van đòn bẩy, FRL, đồng hồ đo áp suất, xi lanh đơn, máy nén khí, chỉ thị âm thanh và hình ảnh
Giao diện công nghiệp
Chức năng và nhận dạng các thành phần khí nén và ký hiệu của chúng
Bộ hướng dẫn mạnh mẽ
Phần mềm cực kỳ dễ dàng và thân thiện với sinh viên
Một số chương trình Ladder mẫu
Rèn luyện kỹ năng xử lý sự cố
WorkStation có 4 bánh xe, để di chuyển và lắp đặt phù hợp
Ngăn kéo lưu trữ với cơ sở khóa, Đặt trong ngăn kéo cho dây vá và các phụ kiện khác để lưu trữ, và dễ dàng nhận dạng.
MCB để điều khiển BẬT / TẮT và bảo vệ quá tải
Điều khiển khí nén tuần tự và tuyến tính
Hiểu biết về các thành phần khí nén công nghiệp
Nhận thức an toàn khí nén
Xây dựng mạnh mẽ
Kết nối dây vá 4 mm
Bảng điều khiển cho các thành phần khí nén
Hướng dẫn sản phẩm trực tuyến
Phạm vi học tập
Thông thường liên hệ Mở (NO) và Thường đóng (NC) bằng PLC
Các loại cổng logic: cổng KHÔNG, AND, OR, NAND, NOR, XOR & XNOR sử dụng PLC
Đặt và đặt lại bit bằng cách sử dụng PLC
Bộ nhớ bit sử dụng PLC
Lệnh hẹn giờ sử dụng PLC
Hướng dẫn sử dụng bộ đếm PLC
So sánh hướng dẫn sử dụng PLC
Hướng dẫn số học (bổ sung) bằng PLC
Di chuyển hướng dẫn sử dụng PLC

Product Description

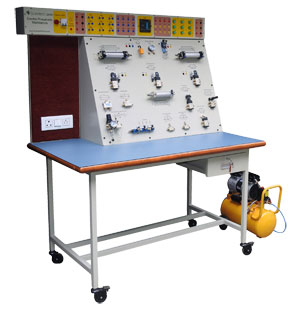

Scientech 2470 Electro Pneumatic WorkStation is designed to demonstrate the design, construction and application of Pneumatic components and circuits. It integrates PLC technology to build Hybrid Industrial Automation systems with Pneumatic components and modules.

Pneumatic technology is found in numerous areas of engineering. Students investigate the basic “building blocks” of modern Pneumatics and how they are interconnected to form systems. Pneumatic systems provide the power needed to control aircrafts, operate heavy dump trucks, excavators, operate the brakes in our cars and even power lifts in tall buildings.

PLC provides flexibility to design and build numerous systems using software and I/O interfaces without changing hard wired connections.

Product Features

• PLC operated Electro Pneumatic platform
• 12 Digital Inputs, 8 Digital Outputs
• Toggle switches, Push to on Switch, double acting cylinder, Single Acting cylinder, solenoid valve, flow control valve, manifold, hand lever valve, limit switch, proximity sensor, palm actuator, OR valve, roller lever valve, FRL, pressure gauge, single acting cylinder, air compressor, Audio and visual indicator
• Industrial  look & feel
• Function and identification of Pneumatic components and their symbols
• Powerful instruction sets
• Extremely easy and student friendly software
• Several sample Ladder programs
• Practice troubleshooting skills
• WorkStation has 4 wheels, for suitable movement and installation
• Storage drawers with locking facility, Place in drawers for patch cords, and other accessories for storage, and easy identification.
• MCB for ON/OFF control and over load protection
• Sequential & Linear Pneumatic control
• Understanding of Industrial Pneumatic Components
• Pneumatic safety awareness
• Robust construction
• 4 mm patch cord connections
• Mounting panel for Pneumatic Components
• Online product tutorials

Scope of Learning

• Normally Open (NO) and Normally Closed (NC) contact using PLC
• Types of logic gate: NOT, AND, OR, NAND, NOR, XOR & XNOR gate using PLC
• Set and Reset bit using PLC
• Memory bit using PLC
• Timer instruction using PLC
• Counter instruction using PLC
• Compare instruction using PLC
• Arithmetic (addition) instruction using PLC
• Move instruction using PLC
