Bàn làm việc thủy lực điện Scientech 2471

Mô tả Sản phẩm

Bàn làm việc thủy lực Electroechech 2471 được thiết kế để thể hiện thiết kế, xây dựng và ứng dụng các thành phần và mạch thủy lực. Nó tích hợp công nghệ PLC để xây dựng các hệ thống tự động hóa công nghiệp lai với các thành phần và mô-đun thủy lực.

Công nghệ thủy lực được tìm thấy trong nhiều lĩnh vực kỹ thuật. Học sinh điều tra các khối xây dựng cơ bản của thành phố cơ sở của hệ thống thủy lực hiện đại và cách chúng được kết nối với nhau để tạo thành các hệ thống. Hệ thống thủy lực cung cấp năng lượng cần thiết để điều khiển máy móc tạo hình kim loại, hệ thống băng tải, quầy thử nghiệm thành phần, xưởng đúc và nhà máy kim loại chính, máy ép, bao gồm đệm, ly hợp và phanh, hệ thống lắp ráp tự động, hệ thống đóng gói, công nghiệp giấy và bột giấy, xử lý vật liệu, và hệ thống robot. PLC cung cấp sự linh hoạt để thiết kế và xây dựng nhiều hệ thống bằng phần mềm và giao diện I / O mà không cần thay đổi các kết nối có dây cứng.

Tính năng sản phẩm
PLC vận hành nền tảng thủy lực điện
12 đầu vào kỹ thuật số, 8 đầu ra kỹ thuật số
Nền tảng mở để khám phá các ứng dụng PLC và thủy lực rộng
Cảm nhận và nhìn công nghiệp
Lắp đường ray DIN cho PLC
Chức năng và nhận dạng các thành phần thủy lực và ký hiệu của chúng
Bộ hướng dẫn mạnh mẽ
Tốc độ thực hiện cao
Phần mềm cực kỳ dễ dàng và thân thiện với sinh viên
Một số chương trình Ladder mẫu
Rèn luyện kỹ năng xử lý sự cố
Học tập mở rộng
Bàn làm việc có 4 bánh xe, thích hợp cho việc lắp đặt chuyển động
Xây dựng mạnh mẽ
Chuyển đổi công tắc, đèn LED, còi, xi lanh tác động kép, van điện từ, van điều khiển lưu lượng, đa tạp, van đòn bẩy tay, công tắc giới hạn, động cơ thủy lực, xi lanh tác động đơn, cảm biến tiệm cận, gói điện
Ban để tài liệu đính kèm
Kết nối dây vá 4 mm
Bảng điều khiển cho các thành phần thủy lực
Hai ngăn kéo lưu trữ với thiết bị khóa kính thiên văn, đặt trong các ngăn kéo để đo mét, dây vá, linh kiện, bảng bánh mì và các phụ kiện khác để lưu trữ, dễ dàng nhận biết và truy cập bên trong các ngăn kéo.
MCB để điều khiển BẬT / TẮT và bảo vệ quá tải
Cung cấp cho PC – CPU
Điều khiển thủy lực tuần tự và tuyến tính
Hiểu biết về các thành phần thủy lực công nghiệp
Nhận thức an toàn thủy lực
Hướng dẫn sản phẩm trực tuyến

Product Description

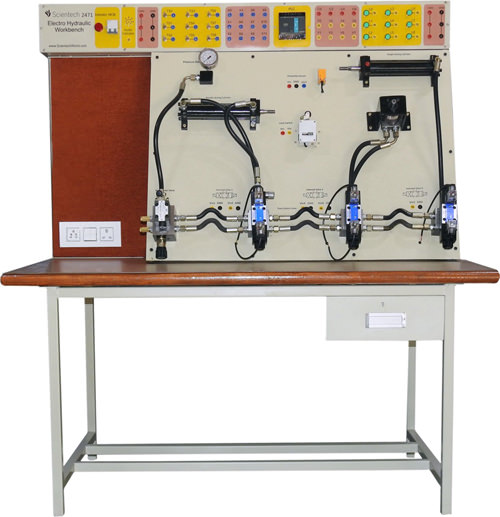

Scientech 2471 Electro Hydraulic Workbench is designed to demonstrate the design, construction and application of Hydraulic components and circuits. It integrates PLC technology to build hybrid Industrial Automation systems with Hydraulic components and modules.

Hydraulic technology is found in numerous areas of engineering. Students investigate the basic “building blocks“ of modern Hydraulics and how they are interconnected to form systems. Hydraulic Systems provide the power needed to control metal forming machinery, conveyor systems, component test stands, foundries and primary metals plants, presses, including cushions, clutches and brakes, automated assembly systems, packaging systems, pulp and paper industries, material handling, and robotic systems. PLC provides flexibility to design and build numerous systems using software and I/O interfaces without changes to the hard wired connections.

Product Features

• PLC operated Electro Hydraulic platform
• 12 Digital Inputs, 8 Digital Outputs
• Open platform to explore wide PLC and Hydraulic applications
• Industrial feel & look
• DIN rail mounting for PLC
• Function and identification of Hydraulic components and their symbols
• Powerful instruction sets
• High execution speed
• Extremely easy and student friendly software
• Several sample Ladder programs
• Practice troubleshooting skills
• Extensive Learning
• Workbench has 4 wheels, suitable for movement installation
• Robust construction
• Toggle switches, LEDs, buzzer , double acting cylinder , solenoid valve, flow control valve, manifold, hand lever valve, limit switch, hydraulic motor, single acting cylinder, proximity sensor, power pack
• Board to attached documents
• 4 mm patch cord connections
• Mounting panel for Hydraulic components
• Two storage drawers with telescopic locking facility, place in drawers for meters, patch cords, components, bread board and other accessories for storage, easy identification and access inside the drawers.
• MCB for ON/OFF control and over load protection
• Provision for PC – CPU
• Sequential & linear Hydraulic control
• Understanding of Industrial Hydraulic components
• Hydraulic safety awareness
• Product tutorial Online
