Tính năng / Chức năng
Các tính năng
• Biểu đồ và biểu tượng mạch được toán học hóa để giúp hiểu nguyên lý hoạt động của khí nén
• Cấu trúc được mô-đun hóa có khả năng mở rộng và các hoạt động liên quan
• Với màn hình đồ họa trên bảng điều khiển chính hiển thị mạch khí nén của từng thành phần và đầu nối I / O

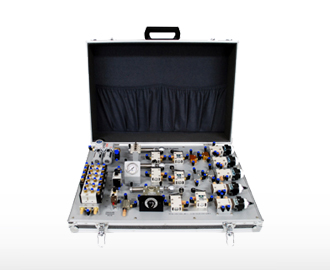

• Dễ mang theo, di chuyển và cất giữ với thiết kế hộp đựng
Thông số kỹ thuật
1. Khung chính: 1 bộ
– Kích thước: 500 (W) x 420 (D) x 150 (H) mm
– Được bao bọc bởi hộp đựng bằng nhôm
2. Bộ phận dịch vụ không khí: 1ea
– Dải áp suất: 0,05 ~ 1MPa
– Bộ lọc khí fi, bôi trơn thiết bị, van điều chỉnh, van đóng ngắt
– Kích thước đầu nối: G1 / 4
3. Bộ phân phối khí nén: 1ea
– Dải áp suất: 0 ~ 1MPa
– Đầu vào x 1ea, đầu ra (một chạm fi tting) x 3ea
4. Xi lanh tác động đơn : 1ea
– Dải áp suất: 0,05 ~ 0,85MPa
– Đường kính trong / hành trình: 16㎜ / 50㎜
– Trang bị cảm biến tiệm cận
5. Xi lanh tác động kép có đệm: 2ea
– Đường kính trong / hành trình: 16㎜ / 80㎜
– Trang bị khoảng cách cảm biến
6. Van tuần tự áp suất: 1ea
– Dải áp suất: 0,15 ~ 0,8MPa
– Áp suất điều khiển: 0,15 ~ 0,8MPa
7. Van thời gian trễ (NC): 1ea
– Dải áp suất: 0 ~ 0,85MPa
– Thời gian trễ: 1 ~ 30 giây
– Định mức fl ux: 90ℓ / phút
– Thời gian đáp ứng: 50㎳
8. Van nút nhấn 3/2 chiều (NC): 2ea
– Loại thường đóng
– Áp suất làm việc: 0 ~ 0.8MPa
9. Van nút nhấn 3/2 chiều (NO): 1ea
– Thường mở loại
– Áp suất làm việc: 0 ~ 0.8MPa
10. Van công tắc bộ chọn 5/2 chiều: 2ea
– Lò xo hồi vị tác động thí điểm
– Áp suất làm việc: 0 ~ 0.8MPa
11. Van đòn bẩy con lăn 3/2 (NC): 4ea
12 . Van đòn bẩy con lăn một chiều 3/2 chiều (NC): 2ea
13. Van điều khiển fl ow một chiều (0 ~ 0.98MPa): 4ea
14. Van xả nhanh (0.05 ~ 1MPa): 1ea
15. Đồng hồ đo áp suất (0 ~ 1MPa): 1ea
16. Lò xo khí nén 3/2 hồi van (NC): 1ea
17. Van hồi lưu khí nén 5/2 chiều: 2ea
18. 5 / Van một chiều khí nén 2 chiều: 4ea
19. Van áp suất kép (AND): 2ea
20. Van con thoi (OR) : 2ea
– Kích thước: 500 (W) x 420 (D) x 150 (H) mm
– Được bao bọc bởi hộp đựng bằng nhôm
2. Bộ phận dịch vụ không khí: 1ea
– Dải áp suất: 0,05 ~ 1MPa
– Bộ lọc khí fi, bôi trơn thiết bị, van điều chỉnh, van đóng ngắt
– Kích thước đầu nối: G1 / 4
3. Bộ phân phối khí nén: 1ea
– Dải áp suất: 0 ~ 1MPa
– Đầu vào x 1ea, đầu ra (một chạm fi tting) x 3ea
4. Xi lanh tác động đơn : 1ea
– Dải áp suất: 0,05 ~ 0,85MPa
– Đường kính trong / hành trình: 16㎜ / 50㎜
– Trang bị cảm biến tiệm cận
5. Xi lanh tác động kép có đệm: 2ea
– Đường kính trong / hành trình: 16㎜ / 80㎜
– Trang bị khoảng cách cảm biến
6. Van tuần tự áp suất: 1ea
– Dải áp suất: 0,15 ~ 0,8MPa
– Áp suất điều khiển: 0,15 ~ 0,8MPa
7. Van thời gian trễ (NC): 1ea
– Dải áp suất: 0 ~ 0,85MPa
– Thời gian trễ: 1 ~ 30 giây
– Định mức fl ux: 90ℓ / phút
– Thời gian đáp ứng: 50㎳
8. Van nút nhấn 3/2 chiều (NC): 2ea
– Loại thường đóng
– Áp suất làm việc: 0 ~ 0.8MPa
9. Van nút nhấn 3/2 chiều (NO): 1ea
– Thường mở loại
– Áp suất làm việc: 0 ~ 0.8MPa
10. Van công tắc bộ chọn 5/2 chiều: 2ea
– Lò xo hồi vị tác động thí điểm
– Áp suất làm việc: 0 ~ 0.8MPa
11. Van đòn bẩy con lăn 3/2 (NC): 4ea
12 . Van đòn bẩy con lăn một chiều 3/2 chiều (NC): 2ea
13. Van điều khiển fl ow một chiều (0 ~ 0.98MPa): 4ea
14. Van xả nhanh (0.05 ~ 1MPa): 1ea
15. Đồng hồ đo áp suất (0 ~ 1MPa): 1ea
16. Lò xo khí nén 3/2 hồi van (NC): 1ea
17. Van hồi lưu khí nén 5/2 chiều: 2ea
18. 5 / Van một chiều khí nén 2 chiều: 4ea
19. Van áp suất kép (AND): 2ea
20. Van con thoi (OR) : 2ea
