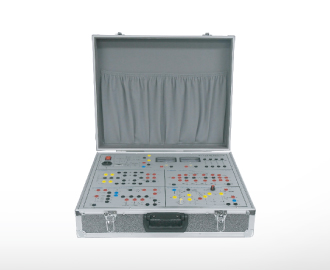

Bộ đào tạo nguồn DC CPE-ER1105

Hotline: 0903 585 396 - Email: metalnt@gmail.com

692 Điện Biên Phủ, P.10, Q.10, TPHCM
20B Lý Tự Trọng, P. Lộc Thọ, TP. Nha Trang, Khánh Hòa

Bộ đào tạo nguồn DC CPE-ER1105

Liên hệ

Tính năng / Chức năng ㆍ Nghiên cứu các tính năng và nguyên lý của… Xem thêm

Mua hàng

Từ khóa:

Thông tin chi tiết

Tính năng / Chức năng

ㆍ Nghiên cứu các tính năng và nguyên lý của mạch chỉnh lưu và mạch làm trơn
ㆍ Thực hành điều chỉnh dòng và ngắt dòng
ㆍ Điện áp danh định DC, thực hành dòng điện danh định
ㆍ Đầu ra DC 0 ~ 30V, 3A

Thông số kỹ thuật

KHUNG CHÍNH
Đầu ra nguồn AC	34V CT (17V + 17V), 3A Max
Đầu ra nguồn DC	+ 12V (0,1A), -12V (0,1A)
Đồng hồ đo điện áp	Điện áp: 0 ~ 30V, Dòng điện: 0 ~ 3A
Trọng tải	50Ω (30W), 100Ω (20W), 200Ω (10W), 500Ω (5W)
Công suất đầu vào	AC 220V
Nội dung thử nghiệm quan trọng
Mạch thí nghiệm	Thành phần	Nội dung thử nghiệm
Mạch chỉnh lưu	Bộ chỉnh lưu: 4ea	Chỉnh lưu nửa sóng, Loại khai thác giữa, Chỉnh lưu toàn sóng Thử nghiệm thành phần vòng tròn chỉnh lưu cầu
Mạch chỉnh lưu	Làm mịn bình ngưng: 1000μF, 2000μF
Làm mịn mạch	Làm trơn cuộn dây: 10mH, 100mH, 1H	Ngõ vào Condenser, Ngõ vào Choke, Mạch RC, v.v. Thí nghiệm đặc trưng của mạch Làm mịn
	Làm mịn bình ngưng: 100μF, 10μF mỗi 2ea
	Điện trở: 200Ω 10W
Điện áp định mức song song / nối tiếp	Transistor công suất: 1ea	Thiết kế mạch điện áp định mức sử dụng diode Zener
	Điốt Zener: 6V, 12V
	Vv: R, C
Điện áp định mức / dòng điện định mức	OP-Amp: 2ea	Cấu hình với mạch điện áp định mức chỉnh lưu, làm mịn, song song / nối tiếp 0 ~ 30V, mạch nguồn 0 ~ 3A của đầu ra của thí nghiệm.
	Biến trở: 2ea
	Điện áp định mức & mạch điều khiển dòng điện định mức
