Tính năng / Chức năng
Các tính năng
• Biểu đồ và ký hiệu mạch được toán học hóa để giúp hiểu các mạch điện cũng như hoạt động khí nén
• Cấu trúc mô-đun hóa có khả năng mở rộng và các hoạt động liên quan
• Với màn hình đồ họa trên bảng điều khiển chính hiển thị mạch khí nén của từng thành phần và các đầu nối I / O
• Được trang bị với các mạch bảo vệ cảm biến tích hợp để đảm bảo an toàn
• Sử dụng mạch bảo vệ dòng điện đầu ra và mạch bảo vệ nguồn
• Dễ dàng mang theo, di chuyển và cất giữ với thiết kế hộp đựng
Thông số kỹ thuật

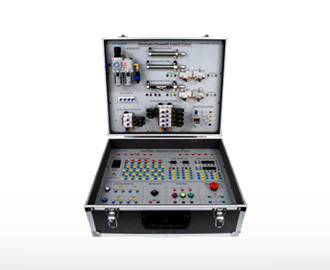

1. Khung chính: 1 bộ
– Kích thước: 500 (W) x 420 (D) x150 (H) mm
– Được bao bọc bởi hộp đựng bằng nhôm
2. Bộ phận dịch vụ không khí: 1ea
– Phạm vi áp suất: 0,05 ~ 1MPa
– Bộ lọc khí, thiết bị bôi trơn , van điều chỉnh, van ngắt
– Kích thước đầu nối: G1 / 4
3. Bộ phân phối khí nén: 1ea
– Dải áp suất: 0 ~ 1MPa
– Đầu vào x 1ea, đầu ra (một chạm fi tting) x 3ea
4. Xi lanh tác động đơn: 1ea
– Dải áp suất: 0,05 ~ 0,85MPa
– Đường kính trong / hành trình: 16㎜ / 50㎜
– Trang bị cảm biến tiệm cận
5. Xi lanh tác động kép (loại điều áp): 2ea
– Đường kính trong / hành trình: 16㎜ / 80㎜
– Trang bị với cảm biến khoảng cách
– Phù hợp được trang bị bộ điều khiển tốc độ: 2ea
6. Van điện từ đơn 3/2 chiều (N / C): 1ea
– Thời gian đáp ứng: 5㎳ (BẬT), 19㎳ (TẮT)
– Dải áp suất: 0,25 ~ 0,8MPa
– Trở lại : Loại lò xo
– Được trang bị mạch bảo vệ và đèn LED
7. Van điện từ đơn 3/2 chiều (N / O): 1ea
– Thời gian đáp ứng: 5㎳ (BẬT), 9㎳ (TẮT)
– Dải áp suất: 0,25 ~ 0,8 MPa
– Return: Loại lò xo
– Được trang bị mạch bảo vệ và đèn LED
8. Van điện từ đơn 5/2 chiều: 2ea
– Thời gian đáp ứng: 20㎳ (BẬT), 30㎳ (TẮT)
– Dải áp suất: 0,25 ~ 0,8MPa
– Trở lại: Lò xo, loại thí điểm
– Được trang bị mạch bảo vệ và đèn LED
9. Van điện từ đôi 5/2 chiều: 2ea
– Phạm vi áp suất: 0,25 ~ 0,8MPa
– Thời gian đáp ứng: 10㎳
– Được trang bị mạch bảo vệ và đèn LED
10. Công tắc áp suất: 1ea
11. Công tắc tiệm cận điện: 2ea
12. Công tắc giới hạn điện (trái): 2ea
13. Công tắc giới hạn điện (phải): 2ea
14. Rơle (DC24V, 4C): 6ea
15. Bộ hẹn giờ rơle BẬT kỹ thuật số (0,1 ~ 99 giây, 4C): 1ea
16. Bộ hẹn giờ rơle TẮT kỹ thuật số (0,1 ~ 99 giây, 4C): 1ea
17 . Bộ đếm Lên / Xuống kỹ thuật số (0000 ~ 9999, 3C): 2ea
18. Nút ấn (2C): 2ea
19. Công tắc khẩn cấp (1a1b): 1ea
20. Đèn (DC 24V): 3ea
– Màu: Đỏ (1ea), Vàng (1ea), Xanh lục (1ea)
21. Buzzer (DC 24V): 1ea
22. Nguồn cung cấp (DC 24V 2A, đầu ra +/- 12 cặp): 1ea
23. Đầu vào AC (có đèn tín hiệu nguồn): 1ea
– Kích thước: 500 (W) x 420 (D) x150 (H) mm
– Được bao bọc bởi hộp đựng bằng nhôm
2. Bộ phận dịch vụ không khí: 1ea
– Phạm vi áp suất: 0,05 ~ 1MPa
– Bộ lọc khí, thiết bị bôi trơn , van điều chỉnh, van ngắt
– Kích thước đầu nối: G1 / 4
3. Bộ phân phối khí nén: 1ea
– Dải áp suất: 0 ~ 1MPa
– Đầu vào x 1ea, đầu ra (một chạm fi tting) x 3ea
4. Xi lanh tác động đơn: 1ea
– Dải áp suất: 0,05 ~ 0,85MPa
– Đường kính trong / hành trình: 16㎜ / 50㎜
– Trang bị cảm biến tiệm cận
5. Xi lanh tác động kép (loại điều áp): 2ea
– Đường kính trong / hành trình: 16㎜ / 80㎜
– Trang bị với cảm biến khoảng cách
– Phù hợp được trang bị bộ điều khiển tốc độ: 2ea
6. Van điện từ đơn 3/2 chiều (N / C): 1ea
– Thời gian đáp ứng: 5㎳ (BẬT), 19㎳ (TẮT)
– Dải áp suất: 0,25 ~ 0,8MPa
– Trở lại : Loại lò xo
– Được trang bị mạch bảo vệ và đèn LED
7. Van điện từ đơn 3/2 chiều (N / O): 1ea
– Thời gian đáp ứng: 5㎳ (BẬT), 9㎳ (TẮT)
– Dải áp suất: 0,25 ~ 0,8 MPa
– Return: Loại lò xo
– Được trang bị mạch bảo vệ và đèn LED
8. Van điện từ đơn 5/2 chiều: 2ea
– Thời gian đáp ứng: 20㎳ (BẬT), 30㎳ (TẮT)
– Dải áp suất: 0,25 ~ 0,8MPa
– Trở lại: Lò xo, loại thí điểm
– Được trang bị mạch bảo vệ và đèn LED
9. Van điện từ đôi 5/2 chiều: 2ea
– Phạm vi áp suất: 0,25 ~ 0,8MPa
– Thời gian đáp ứng: 10㎳
– Được trang bị mạch bảo vệ và đèn LED
10. Công tắc áp suất: 1ea
11. Công tắc tiệm cận điện: 2ea
12. Công tắc giới hạn điện (trái): 2ea
13. Công tắc giới hạn điện (phải): 2ea
14. Rơle (DC24V, 4C): 6ea
15. Bộ hẹn giờ rơle BẬT kỹ thuật số (0,1 ~ 99 giây, 4C): 1ea
16. Bộ hẹn giờ rơle TẮT kỹ thuật số (0,1 ~ 99 giây, 4C): 1ea
17 . Bộ đếm Lên / Xuống kỹ thuật số (0000 ~ 9999, 3C): 2ea
18. Nút ấn (2C): 2ea
19. Công tắc khẩn cấp (1a1b): 1ea
20. Đèn (DC 24V): 3ea
– Màu: Đỏ (1ea), Vàng (1ea), Xanh lục (1ea)
21. Buzzer (DC 24V): 1ea
22. Nguồn cung cấp (DC 24V 2A, đầu ra +/- 12 cặp): 1ea
23. Đầu vào AC (có đèn tín hiệu nguồn): 1ea
