Giới thiệu
Xây dựng PCB PCB đã là một rào cản lớn đối với các nhà thiết kế và giáo dục mạch RF & Vi sóng. Thiết kế phức tạp, chế tạo tốn kém và xử lý sự cố khó khăn buộc nhiều nhà thiết kế chủ yếu dựa vào các tính toán và mô phỏng lý thuyết dẫn đến thiết kế dưới mức tối ưu và kinh nghiệm lớp học kém.
BeeWave là một khái niệm mới lạ cho phép người dùng xây dựng các mạch RF hoàn chỉnh bằng tay của chính họ, từ sự thoải mái trên bàn làm việc và không cần các công cụ đặc biệt. Bạn sẽ không còn phải lo lắng về xu hướng, cấp nguồn hoặc khớp các bản nhạc phức tạp trên PCB của mình, BeeWave hoạt động giống như một bảng mạch RF, nơi bạn chỉ cần đặt và kết nối các mô-đun khác nhau (mỗi mô-đun là một chức năng RF) và để BeeWave lo lắng về phần còn lại.
Introduction
Building RF PCBs has been a major barrier facing RF & Microwave circuit designers and educators. Complex design, costly fabrication and hard troubleshooting forced many designers to rely mainly on theoretical calculations and simulations leading to suboptimal designs and poor classroom experience.
BeeWave is a novel concept that allows users to build complete RF circuits with their own hands, from the comfort of their desks and with no special tools required. No longer will you need to worry about biasing, powering or matching complex tracks on your PCB, BeeWave acts like an RF breadboard where you just need to place and connect different modules (each representing an RF function) and let BeeWave worry about the rest.
Hiệu suất RF vượt trội làm cho BeeWave trở thành một công cụ lý tưởng để tạo mẫu chuyên nghiệp trong khi dễ sử dụng, cấu hình giảng dạy được xây dựng sẵn cũng như kết nối PC / Matlab làm cho nó trở thành một công cụ hoàn hảo để dạy RF và các khái niệm không dây thay vì trên màn hình máy tính.
Các tính năng và lợi ích
Các mô-đun Plug & Play Readymade cho các chức năng RF thông thường lên đến 6 GHz
Kết nối các mô-đun và xây dựng các mạch RF hoàn chỉnh trong vài phút
Lý tưởng cho giáo dục thực hành các khái niệm RF & Vi sóng
Cách nhanh nhất để tạo nguyên mẫu, kiểm tra và xác nhận thiết kế mạch RF
Xây dựng bất kỳ mạch RF & Vi sóng nào mà không cần thiết kế và chế tạo PCB PCB phức tạp
Cải thiện thiết kế của bạn qua nhiều lần lặp lại thiết kế mà không phải trả chi phí hoặc trì hoãn việc chế tạo lại PCB
Cấu hình sẵn sàng cho giáo dục và đào tạo trong lớp học
Các mô-đun điều khiển PC, tương thích với Matlab
Tổ ong
Một bảng nối đa năng với hình lục giác. Nó giữ các mô-đun và dễ dàng cung cấp năng lượng và điều khiển truyền thông dữ liệu.
Tổ ong8
Superior RF performance makes BeeWave an ideal tool for professional prototyping while ease of use , pre-built teaching configurations as well as PC/Matlab connectivity make it a perfect tool for teaching RF and wireless concepts hands-on instead of on a computer screen.
Features & Benefits
- Readymade Plug & Play modules for typical RF functions up to 6 GHz
- Connect modules & build complete RF circuits in a matter of minutes
- Ideal for Hands-on education of RF & Microwave concepts
- The fastest way to prototype, test & validate RF circuit designs
- Build any RF & Microwave circuit without the need for complex RF PCB design and fabrication
- Improve your design over multiple design iterations without the cost or delay of PCB re-fabrication
- Readymade configurations for education and classroom training
- PC controlled modules, compatible with Matlab

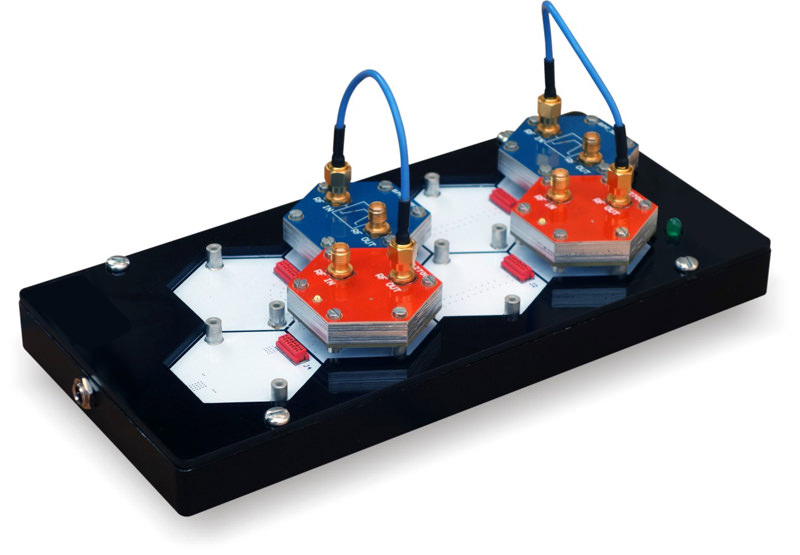

BeeHive
A backplane with hexagon shapes. It holds the modules and easily provides power and control data communications.
Hive8
Hive20 Tổ ong20
Mô-đun ứng dụng
Đã sửa lỗi bộ khuếch đại khuếch đại được tối ưu hóa cho các ứng dụng yêu cầu hiệu suất cao và khối tăng băng thông rộng
Dải tần: 10 MHz đến 6000 MHz
Đạt được: 14 dB
Công suất đầu ra P1dB: 15 dBm
Mất mát đầu vào (S11): -20 dB
Mất mát đầu ra (S22): -9 dB
Cách ly ngược: 25 dB
Tối đa Điện áp DC ở đầu vào hoặc đầu ra: 25 V
Công suất đầu vào RF tối đa: 20 dBm
Application Modules
Fixed gain amplifier optimized for applications requiring high performance & wide bandwidth gain blocks
- Frequency Range: 10 MHz to 6000 MHz
- Gain: 14 dB
- P1dB Output Power: 15 dBm
- Input Return Loss (S11): -20 dB
- Output Return Loss (S22): -9 dB
- Reverse Isolation: 25 dB
- Max. DC Voltage at input or output: 25 V
- Max RF input power: 20 dBm
AMP6000
Bộ khuếch đại khuếch đại biến
Dải tần: 10 – 6000 MHz
Cài đặt mức tăng: -19,75 đến 12 dB
Độ phân giải đạt được: 0,25 dB (Điển hình)
Công suất đầu ra P1dB: 15 dBm
Mất mát đầu vào (S11): -15 dB
Mất mát đầu ra (S22): -10 dB
Cách ly ngược: 23 dB
Tối đa Điện áp DC ở đầu vào hoặc đầu ra: 25 V
Tối đa Công suất đầu vào RF: 20 dBm
AMP6000
Bộ khuếch đại khuếch đại biến
Dải tần: 10 – 6000 MHz
Cài đặt mức tăng: -19,75 đến 12 dB
Độ phân giải đạt được: 0,25 dB (Điển hình)
Công suất đầu ra P1dB: 15 dBm
Mất mát đầu vào (S11): -15 dB
Mất mát đầu ra (S22): -10 dB
Cách ly ngược: 23 dB
Tối đa Điện áp DC ở đầu vào hoặc đầu ra: 25 V
Tối đa Công suất đầu vào RF: 20 dBm
AMP6000
Variable gain amplifier
- Frequency Range: 10 – 6000 MHz
- Gain Setting: -19.75 to 12 dB
- Gain Resolution: 0.25 dB (Typical)
- P1dB Output Power: 15 dBm
- Input Return Loss (S11): -15 dB
- Output Return Loss (S22): -10 dB
- Reverse Isolation: 23 dB
- Max. DC Voltage at input or output: 25 V
- Max. RF input power: 20 dBm
VGA6000
Bộ khuếch đại khuếch đại biến
Dải tần số: 50 – 1000 MHz
Cài đặt mức tăng: -12,25 đến 19,5 dB
Độ phân giải đạt được: 0,25 dB (Điển hình)
Mất mát đầu vào (S11): -15 dB
Mất mát đầu ra (S22): -15 dB
Cách ly ngược: 25 dB
Tối đa Điện áp DC ở đầu vào hoặc đầu ra: 25 V
Tối đa Công suất đầu vào RF: 20 dBm
VGA6000
Variable gain amplifier
- Frequency Range: 50 – 1000 MHz
- Gain Setting: -12.25 to 19.5 dB
- Gain Resolution: 0.25 dB (Typical)
- Input Return Loss (S11): -15 dB
- Output Return Loss (S22): -15 dB
- Reverse Isolation: 25 dB
- Max. DC Voltage at input or output: 25 V
- Max. RF input power: 20 dBm
VGA1000
Bộ khuếch đại nhiễu thấp băng rộng
Dải tần: 700-2700 MHz
Công suất đầu ra bão hòa: 18 dBm
Điểm nén đầu ra 1 dB: 15 dBm
Tiếng ồn Hình: 2dB
Tăng tín hiệu nhỏ (S21): 16 dB
Mất mát đầu vào (S11): -18 dB
Mất mát đầu ra (S22): -17 dB
Điện áp DC (RF vào, RF ra): 25 Vdc
Tối đa Công suất đầu vào RF: +20 dBm
VGA1000
Bộ khuếch đại nhiễu thấp băng rộng
Dải tần: 700-2700 MHz
Công suất đầu ra bão hòa: 18 dBm
Điểm nén đầu ra 1 dB: 15 dBm
Tiếng ồn Hình: 2dB
Tăng tín hiệu nhỏ (S21): 16 dB
Mất mát đầu vào (S11): -18 dB
Mất mát đầu ra (S22): -17 dB
Điện áp DC (RF vào, RF ra): 25 Vdc
Tối đa Công suất đầu vào RF: +20 dBm
VGA1000
Wideband low noise amplifier
- Frequency Range: 700-2700 MHz
- Saturated Output Power: 18 dBm
- 1 dB Output Compression Point: 15 dBm
- Noise Figure: 2dB
- Small Signal Gain (S21): 16 dB
- Input Return Loss (S11): -18 dB
- Output Return Loss (S22): -17 dB
- DC Voltage (RF in , RF out): 25 Vdc
- Max. RF input power: +20 dBm
lna2700
Bộ lọc Band Pass dựa trên công nghệ lọc gốm
Băng thông: 100 – 1020 MHz
Tần số trung tâm: 2450 – 5500 MHz
Mất mát trở lại: -22 dB
Mất đoạn chèn băng thông: -5 dB
Dừng suy giảm băng tần: -40 dB
Tối đa Công suất đầu vào RF: 20 dBm
lna2700
Bộ lọc Band Pass dựa trên công nghệ lọc gốm
Băng thông: 100 – 1020 MHz
Tần số trung tâm: 2450 – 5500 MHz
Mất mát trở lại: -22 dB
Mất đoạn chèn băng thông: -5 dB
Dừng suy giảm băng tần: -40 dB
Tối đa Công suất đầu vào RF: 20 dBm
lna2700
Bộ lọc Band Pass dựa trên công nghệ lọc gốm
Băng thông: 100 – 1020 MHz
Tần số trung tâm: 2450 – 5500 MHz
Mất mát trở lại: -22 dB
Mất đoạn chèn băng thông: -5 dB
Dừng suy giảm băng tần: -40 dB
Tối đa Công suất đầu vào RF: 20 dBm
lna2700
Bộ lọc Band Pass dựa trên công nghệ lọc gốm
Băng thông: 100 – 1020 MHz
Tần số trung tâm: 2450 – 5500 MHz
Mất mát trở lại: -22 dB
Mất đoạn chèn băng thông: -5 dB
Dừng suy giảm băng tần: -40 dB
Tối đa Công suất đầu vào RF: 20 dBm
lna2700
Band Pass Filter based on ceramic filters technology
- Bandwidth: 100 – 1020 MHz
- Center Frequency: 2450 – 5500 MHz
- Return Loss: -22 dB
- Pass Band Insertion Loss: -5 dB
- Stop Band Attenuation: -40 dB
- Max. RF input power: 20 dBm
BPF_CER1
Bộ lọc Band Pass dựa trên công nghệ SAW (Surface Acoustic Wave)
Băng thông: 2 – 80 MHz
Tần số trung tâm: 315 – 2440 MHz
Mất mát trở lại: -20 dB
Mất đoạn chèn băng thông: -2 dB
Dừng suy giảm băng tần: -40 dB
Tối đa Công suất đầu vào RF: 20 dBm
BPF_CER1
Band Pass Filter based on SAW (Surface Acoustic Wave) technology
- Bandwidth: 2 – 80 MHz
- Center Frequency: 315 – 2440 MHz
- Return Loss: -20 dB
- Pass Band Insertion Loss: -2 dB
- Stop Band Attenuation: -40 dB
- Max. RF input power: 20 dBm
BPF_SAW1
Bộ lọc băng thông
Băng thông: 40 – 72 MHz
Tần số trung tâm: 1900 – 2436 MHz
Mất mát trở lại: – 17,5 dB
Mất đoạn chèn băng thông: -1 dB
Dừng suy giảm băng tần: -35 dB
Tối đa Công suất đầu vào RF: 20dBm
BPF_SAW1
Bộ lọc băng thông
Băng thông: 40 – 72 MHz
Tần số trung tâm: 1900 – 2436 MHz
Mất mát trở lại: – 17,5 dB
Mất đoạn chèn băng thông: -1 dB
Dừng suy giảm băng tần: -35 dB
Tối đa Công suất đầu vào RF: 20dBm
BPF_SAW1
Band Pass Filter
- Bandwidth: 40 – 72 MHz
- Center Frequency: 1900 – 2436 MHz
- Return Loss: –17.5 dB
- Pass Band Insertion Loss: -1 dB
- Stop Band Attenuation: -35 dB
- Max. RF input power: 20dBm
BPF_SAW2
Module lọc thông thấp gốm
Tần số cắt: 150 – 6000 MHz
Mất mát trở lại: -20 dB
Mất đoạn chèn băng thông: -3 dB
Ngừng suy giảm băng tần: -50 dB
Tối đa Công suất đầu vào RF: 20 dBm
BPF_SAW2
Module lọc thông thấp gốm
Tần số cắt: 150 – 6000 MHz
Mất mát trở lại: -20 dB
Mất đoạn chèn băng thông: -3 dB
Ngừng suy giảm băng tần: -50 dB
Tối đa Công suất đầu vào RF: 20 dBm
BPF_SAW2
Ceramic Low pass filter module
- Cutoff Frequency: 150 – 6000 MHz
- Return Loss: -20 dB
- Pass Band Insertion Loss: -3 dB
- Stop Band Attenuation: -50 dB
- Max. RF input power: 20 dBm
LPF _CER1
Hiệu suất cao, Bộ trộn thụ động cân bằng kép Lò vi sóng băng rộng (có thể được sử dụng để chuyển đổi tăng tần số hoặc chuyển đổi xuống)
Dải tần số
RF: 2-14 GHz
LO: 1-12 GHz
NẾU: 10 – 6000 MHz
Mất mát trở lại:
RF: -25 đến -9 dB
LO: -25 đến -5 dB
NẾU: -17 ĐẾN -5 dB
Mất chuyển đổi: 8 dB @ 6 GHz
LO đến IF rò rỉ: -25 dBm
Cách ly RF đến IF: 40 dB
Tiếng ồn SSB Hình @ 6 GHz: 8 dB
IIP3 @ 6 GHz: 24 dBm
Tối đa Điện áp DC ở đầu vào hoặc đầu ra: 25 V
Công suất đầu vào RF và IF: 20 dBm
Công suất đầu vào LO: 10 dBm
LPF _CER1
High performance, Wide band Microwave double balanced passive mixer(can be used for frequency up-conversion or downconversion)
- Frequency Range
- RF : 2-14 GHz
- LO : 1-12 GHz
- IF :10 – 6000 MHz
- Return Loss:
- RF : -25 TO -9 dB
- LO : -25 TO -5 dB
- IF : -17 TO -5 dB
- Conversion loss : 8 dB @ 6 GHz
- LO to IF Leakage: -25 dBm
- RF to IF Isolation: 40 dB
- SSB Noise Figure @ 6 GHz: 8 dB
- IIP3 @ 6 GHz: 24 dBm
- Max. DC Voltage at input or output: 25 V
- RF and IF input power: 20 dBm
- LO input power: 10 dBm
MX1
Vòng lặp phaselocked siêu băng rộng (PLL) với bộ dao động điều khiển điện áp tích hợp (VCOs) với nhiễu pha tốt và hiệu suất giả
Dải tần: 23,5 – 6000 MHz
Công suất đầu ra @ 1GHz
Cài đặt nguồn 0: -8 dBm
Cài đặt nguồn 1: -5 dBm
Cài đặt nguồn 2: -2 dBm
Cài đặt nguồn 3: 1 dBm
Độ phân giải tần số
3000 đến 6000 MHz: 100KHz
1500 đến 3000 MHz: 50khz
750 đến 1500 MHz: 25khz
375 đến 750 MHz: 12,5khz
187,5 đến 375 MHz: 6,25khz
Nhiễu pha @ 1GHz & bù 10 KHz: -104 dBc / Hz
Điều hòa thứ 2: -20 dBc
Điều hòa thứ 3: -7 dBc
Điện áp DC trên đầu ra RF hoặc REF trong: 50 Vdc
MX1
Ultra-wideband phaselocked loop (PLL) with integrated voltage control oscillators (VCOs)with good phase noise and spurious performance
- Frequency Range: 23.5 – 6000 MHz
- Output Power @1GHz
- Power Setting 0: -8 dBm
- Power Setting 1: -5 dBm
- Power Setting 2: -2 dBm
- Power Setting 3: 1 dBm
- Frequency Resolution
- 3000 to 6000 MHz : 100KHz
- 1500 to 3000 MHz: 50khz
- 750 to 1500 MHz: 25khz
- 375 to 750 MHz: 12.5khz
- 187.5 to 375 MHz: 6.25khz
- Phase Noise @ 1GHz & 10 KHz offset: -104 dBc/Hz
- 2nd Harmonic: -20 dBc
- 3rd Harmonic: -7 dBc
- DC Voltage on RF output or REF in: 50 Vdc
LO6000
Nguồn tham chiếu đồng hồ 10 MHz được sử dụng để cung cấp đầu vào đồng hồ tham chiếu cho bộ dao động cục bộ
Số lượng đầu ra: 4
Tần số đầu ra: 10 MHz
Công suất đầu ra: 11 dBm
Ổn định tần số: 2,5 ppm
LO6000
10 MHz clock reference source used to provide reference clock inputs to local oscillators
- Number of Outputs: 4
- Output Frequency: 10 MHz
- Output Power: 11 dBm
- Frequency Stability: 2.5 ppm
REF1
Công tắc RF hấp thụ SPDT
Dải tần: 10 – 6000 MHz
Mất chèn: 1,5 dB (Điển hình)
Mất mát trở lại RFC: -15 dB
Mất trả lại cổng hoạt động: -15 dB
Mất kết thúc cổng kết thúc: -15 dB
Xử lý công suất đầu vào RF (Hoạt động): 36 dBm
Xử lý công suất đầu vào RF (Đã kết thúc): 26 dBm
Đầu vào IP2 @ 2 GHz: 120 dBm
Đầu vào IP3 @ 2 GHz: 65 dBm
Tối đa Công suất đầu vào RF: 40 dBm
Tối đa Điện áp DC ở đầu vào hoặc đầu ra: 50 Vdc
Cách ly @ 2GHz: 50dB
REF1
SPDT absorptive RF switch
- Frequency Range: 10 – 6000 MHz
- Insertion Loss: 1.5 dB (Typical)
- RFC Return Loss: -15 dB
- Active Port Return Loss: -15 dB
- Terminated Port Return Loss: -15 dB
- RF Input Power Handling (Active): 36 dBm
- RF Input Power Handling (Terminated): 26 dBm
- Input IP2 @ 2 GHz: 120 dBm
- Input IP3 @ 2 GHz: 65 dBm
- Max. RF input power:40 dBm
- Max. DC Voltage at input or output: 50 Vdc
- Isolation @ 2GHz : 50dB
RFSW1
Công tắc RF hấp thụ SPDT
Dải tần: 30 – 5000 MHz
Mất chèn: 1,5 dB (Điển hình)
Mất mát trở lại RFC: -20 dB
Mất trả lại cổng hoạt động: -15 dB
Mất kết thúc cổng kết thúc: -17 dB
Xử lý công suất đầu vào RF (Hoạt động): 33 dBm
Xử lý công suất đầu vào RF (Đã kết thúc): 24 dBm
Đầu vào IP2 @ 2 GHz: 97 dBm
Đầu vào IP3 @ 2 GHz: 58 dBm
Tối đa Công suất đầu vào RF: 35 dBm
Tối đa Điện áp DC ở đầu vào hoặc đầu ra: 50 Vdc
RFSW1
SPDT absorptive RF switch
- Frequency Range: 30 – 5000 MHz
- Insertion Loss: 1.5 dB (Typical)
- RFC Return Loss: -20 dB
- Active Port Return Loss: -15 dB
- Terminated Port Return Loss: -17 dB
- RF Input Power Handling (Active): 33 dBm
- RF Input Power Handling (Terminated): 24 dBm
- Input IP2 @ 2 GHz: 97 dBm
- Input IP3 @ 2 GHz: 58 dBm
- Max. RF input power:35 dBm
- Max. DC Voltage at input or output: 50 Vdc
RFSW2
Bộ suy giảm biến băng rộng
Dải tần: 10 – 6000 MHz
Mất chèn: 2.5dB (ty)
Cài đặt suy giảm: -31,75 dB (phút)
Độ phân giải suy giảm: 0,25dB (ty)
Mất mát trở lại: -15dB (ty)
Công suất đầu vào RF: 23dBm (tối đa)
Đầu vào IP3: 55dBm
Điện áp DC tối đa ở đầu vào hoặc đầu ra: 25 Volt
RFSW2
Wideband variable attenuator
- Frequency Range: 10 – 6000 MHz
- Insertion Loss: 2.5dB (ty)
- Attenuation Setting: -31.75 dB (min)
- Attenuation Resolution: 0.25dB (ty)
- Return Loss: -15dB (ty)
- RF Input Power :23dBm (max)
- Input IP3: 55dBm
- Max DC Voltage at input or output: 25 Volt
VAT6000
Mô-đun cung cấp năng lượng cung cấp nguồn DC cho tất cả các mô-đun Beewave khác thông qua bảng nối đa năng
Điện áp đầu vào: 12 Vdc (điển hình)
Điện áp đầu ra: 3,3 Vdc và 5 Vdc
Công suất đầu ra tối đa: 30 watt
Hiệu quả: lên tới 89%
Phạm vi đầu vào phổ quát: 90-305VAC
Bảo vệ đảo ngược điện áp đầu vào
Đầu ra ngắn mạch và bảo vệ quá tải
4 đầu ra bổ sung (5V và 3.3V)
VAT6000
Power Supply module providing DC supply to all other Beewave modules through the backplane
- Input Voltage: 12 Vdc (typical)
- Output Voltage: 3.3 Vdc and 5 Vdc
- Maximum output power: 30 Watt
- Efficiency: up to 89%
- Universal Input Range: 90-305VAC
- Input voltage reverse Protection
- Output Short Circuit and overload Protection
- 4 Additional Outputs (5V and 3.3V)
PWR1
![[IMG]](https://toantamtech.com/wp-content/themes/ktech_hdx/img/b-1.png)
![[IMG]](https://toantamtech.com/wp-content/themes/ktech_hdx/img/b-2.png)
![[IMG]](https://toantamtech.com/wp-content/themes/ktech_hdx/img/b-3.png)
![[IMG]](https://toantamtech.com/wp-content/themes/ktech_hdx/img/b-4.png)
![[IMG]](https://toantamtech.com/wp-content/themes/ktech_hdx/img/b-5.png)
![[IMG]](https://toantamtech.com/wp-content/themes/ktech_hdx/img/b-6.png)
![[IMG]](https://toantamtech.com/wp-content/themes/ktech_hdx/img/b-7.png)
![[IMG]](https://toantamtech.com/wp-content/themes/ktech_hdx/img/b-8.png)
![[IMG]](https://toantamtech.com/wp-content/themes/ktech_hdx/img/b-9.png)
![[IMG]](https://toantamtech.com/wp-content/themes/ktech_hdx/img/b-10.png)
![[IMG]](https://toantamtech.com/wp-content/themes/ktech_hdx/img/b-11.png)
![[IMG]](https://toantamtech.com/wp-content/themes/ktech_hdx/img/b-12.png)
![[IMG]](https://toantamtech.com/wp-content/themes/ktech_hdx/img/b-13.png)
![[IMG]](https://toantamtech.com/wp-content/themes/ktech_hdx/img/b-14.png)
