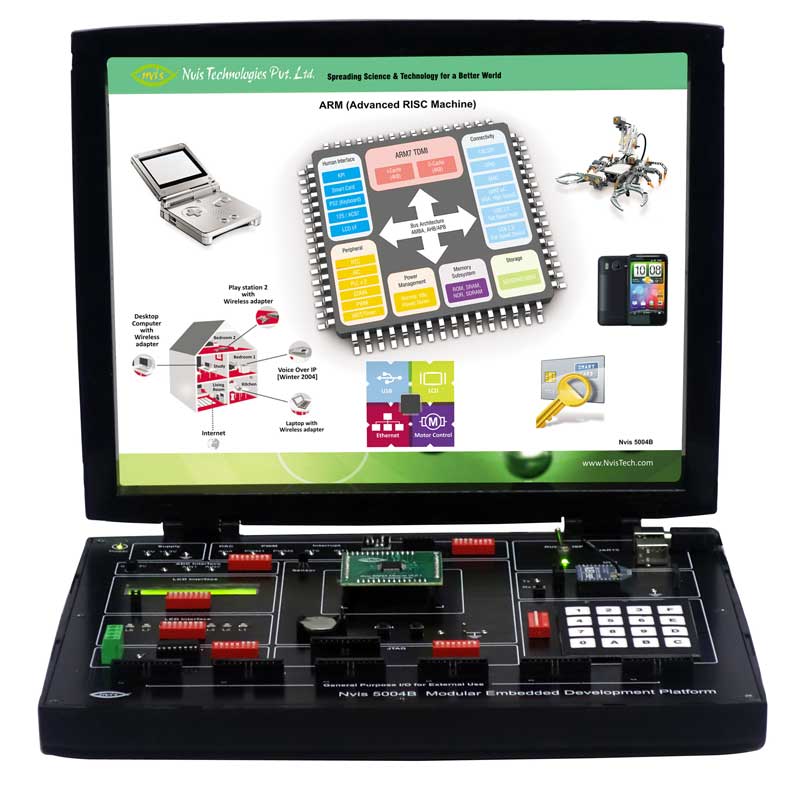

Bộ nhúng mô-đun Nvis 5004B

Mô tả Sản phẩm

Nền tảng phát triển nhúng mô-đun Nvis Technologies Nvis 5004B hoạt động như một nền tảng phát triển 32 bit và cung cấp phương tiện để phát triển mã. Nền tảng phát triển này dựa trên Bộ vi điều khiển ARM7TDMI (LPC2148) với 512KB trên bộ nhớ chip Nền tảng này được thiết kế để khám phá kiến ​​trúc ARM và các thiết bị ngoại vi hỗ trợ, một nền tảng lý tưởng để phát triển sản phẩm nhúng rộng rãi.

Nvis 5004B cung cấp kết nối USB có thể được sử dụng để tải xuống phần sụn, cho phép người dùng đánh giá, tạo nguyên mẫu và tạo các thiết kế cụ thể cho ứng dụng.

Tính năng sản phẩm
Bộ điều khiển ARM7 dựa trên LPC2148
Lập trình USB
Bộ điều khiển thiết bị tương thích tốc độ đầy đủ USB 2.0 với 2 kB RAM điểm cuối
Thay đổi giao thức USB như HID, CDC và MSD
Đặt lại chính / Khởi động lại khóa để thiết lập lại phần cứng
Hỗ trợ RTOS (RTX, C / OS-II)
Trên bo mạch USB (UART0) và mặt UART1 Inter
Cảm biến nhiệt độ trên tàu
Trên màn hình LCD 16X2
Trên bo mạch 10 bit cung cấp đầu ra tương tự thay đổi
Trên bo mạch PWM và ngắt
Trên bo mạch để kết nối Lập trình JT AG và gỡ lỗi
Tất cả GPIO Lần lượt được cung cấp trên 6 đầu nối (10X2)
Bộ điều hợp mô-đun không dây cho tùy chọn – Kết nối 2,4 GHz ZigBee (Xbee) / Bluetooth / Wi-Fi
Mạch điều khiển động cơ cho DC và Stepper Motor
Đầu nối mặt I2C và SPI
Trên tàu 8 đèn LED
Trên giao diện bàn phím Hex 4X4
Đồng hồ thời gian thực sẵn có với bộ giữ pin
Trên bảng chuyển đổi
128 byte EEPROM ngoài I2C
Đầu nối giao diện RS485
Kết nối mở rộng để cắm vào các mô-đun và khu vực tạo mẫu
Mô-đun điều khiển có thể tháo rời, người dùng cũng có thể sử dụng bộ điều khiển khác
Phạm vi học tập
Nghiên cứu kiến ​​trúc vi điều khiển ARM7 (LPC2148)
Ghim vào nghiên cứu của MCU
Giao thức nối tiếp nghiên cứu và giao diện (I2C, SPI, UART)
Nghiên cứu và giao diện PWM bên trong, Timer, Interrupt
Đèn LED nghiên cứu và giao diện

Product Description

Nvis Technologies Modular Embedded Development Platform Nvis 5004B serves as a 32 bit development platform and provide means for code development. This Development Platform based on ARM7TDMI Microcontroller (LPC2148) with 512KB on chip memory This platform is designed to explore ARM architecture and supporting peripherals, an ideal platform for extensive Embedded product development.

The Nvis 5004B provides USB connection that can be used to download firmware, allows users to evaluate, prototype and create application specific designs.

Product Features

• ARM7 Controller based on LPC2148
• On board USB programmer
• USB 2.0 Full-speed compliant device controller with 2 kB of endpoint RAM
• Lear ning of USB Protocol like HID, CDC and MSD
• Master Reset/Restart Key for hardware reset
• RTOS supported (RTX, μC/OS-II )
• On board USB (UART0) and UART1 Inter face
• On board Temperature Sensor
• On board 16X2 LCD Display
• On board 10-bit DAC provides variable analog output
• On board PWM and Interrupt
• On board facility to connect JT AG Programming and debugging
• All GPIO’s are provided on 6 connectors (10X2)
• Wireless module adapter for optional – 2.4GHz ZigBee (Xbee) / Bluetooth / Wi-Fi connectivity
• Motor driver circuit for DC and Stepper Motor
• I2C and SPI Inter face connector
• On board 8 LED
• On board 4X4 Hex keypad interface
• Inbuilt Real Time Clock with Battery holder
• On board switch
• 128 byte of I2C external EEPROM
• RS485 Interface connector
• Expansion connectors for plug in modules and prototyping area
• Controller module is detachable, user can use other controller as well

Scope of Learning
