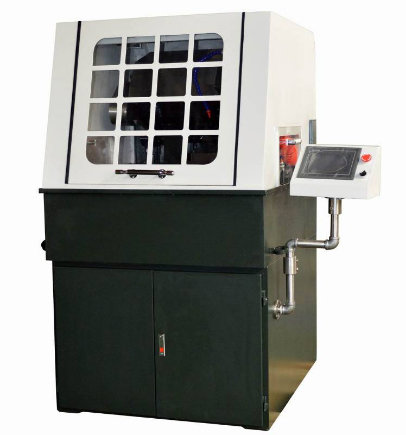

Cúp-120 Máy cắt mẫu kim loại tự động

1. Ứng dụng:

Máy cắt mẫu luyện kim QG-120 đã hấp thụ công nghệ PLC tiên tiến trên

cấu trúc và lựa chọn vật liệu và quy trình sản xuất. Được phát triển tốt một thế hệ mới của thiết bị luyện kim mới số hóa tự động, cỗ máy này nhận được phản hồi tốt từ cả các chuyên gia và người dùng.

Máy này chủ yếu được tạo thành từ nắp trên, chân đế trung gian, khung dưới và hệ thống làm mát mạnh mẽ và cơ cấu lái trục X, trục Y, trục Z gồm bảy thành phần này.

Các nắp trên chủ yếu được thực hiện cho một studio an toàn hoàn chỉnh. Có cửa bên trái và bên phải ở phía trước, cả hai đều có công tắc an toàn trên cửa. Và người dùng có thể thấy quá trình cắt qua cửa sổ quan sát. Phía trên nắp trên, có một báo động để cắt hoàn toàn và lỗi máy. Và có một quạt để xả hơi làm việc của buồng, giữ cho không gian trong nhà không có sương mù.

Cơ sở trung gian chủ yếu được sử dụng để cố định cơ cấu lái ba trục X, trục Y và trục Z, được làm bằng thép tấm 12 mm, 10 mm và 8 mm đã được xử lý nhiệt sau khi hàn. Nó có lợi thế về hiệu suất ổn định, độ chính xác cao và bền.

Khung dưới được sử dụng để cố định cơ sở trung gian và các thành phần điện và có một phòng công cụ ở phía trước khung thấp hơn. Phòng công cụ được trang bị cửa bên trái và bên phải, và phía dưới khung dưới được trang bị bốn bánh xe và bốn bu lông điều chỉnh ngang. (Lưu ý: Trước khi cắt, bàn làm việc phải được điều chỉnh theo chiều ngang và ròng rọc được tách ra khỏi mặt đất.) Loại QG-120 này sử dụng Động cơ chống nước.

2. Các thông số kỹ thuật:
