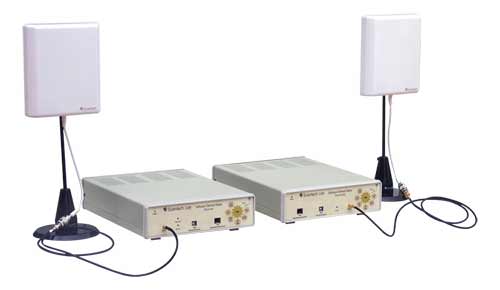

Đài phát thanh được xác định phần mềm Scientech 2281 V2.0

Những việc bạn có thể làm
Cài đặt và hiểu toàn bộ cài đặt Radio Defined Radio.
Thực hiện và hiểu sóng mang không điều chế trong miền tần số bằng cách sử dụng Phân tích phổ.
Thiết lập, phân tích và xác minh liên kết giao tiếp không dây từ đầu đến cuối giữa Máy phát và Máy thu bằng dữ liệu thử nghiệm và điều chế BPSK, QPSK và OQPSK.
Hiểu được ảnh hưởng của nhiễu AWGN từ đầu đến cuối liên kết truyền thông không dây.
Hiểu về phép đo BER.
Hiệu ứng Doppler trong giao tiếp không dây.
Thiết lập nghiên cứu, đo lường & phân tích hoàn chỉnh MSK & GMSK không dây trong miền thời gian và tần số.
Thông số kỹ thuật
Máy phát SDR
Tốc độ biểu tượng tối đa: lên tới 40 Mbps.
Thiết bị Xilinx Artix7 FPGA (XC7A100T-1) để tính toán song song lớn.
Bộ chuyển đổi D / A kép 500 MSPS 16 bit cho Kênh I và Kênh Q.
Bộ lọc từ chối đồng hồ Butterworth 6 cực.
Băng thông điều chế băng rộng> 200 MHz.
Từ chối đồng hồ DAC @ 40 MHz> 84 dBc.
Điện áp đầu ra: 1Vpp với độ lệch DC 0,85V.
Đầu nối USB JTAG cho cấu hình FPGA.
Các điều chế tích hợp chuẩn như BPSK, QPSK và OQPSK.
Sửa lỗi chuyển tiếp tích hợp chuẩn là Mã Turbo.
Bộ lọc kỹ thuật số: Ra gốc Root Cosine với cuộn thay đổi với cơ sở nội suy và số thập phân.
Phần mềm tích hợp thời gian thực để phân tích tín hiệu máy phát.
Trình tạo dữ liệu tích hợp làm mẫu thử nghiệm.
Bộ điều chế bậc hai 400 MHz đến 4GHz.
Đã sửa lỗi Bộ tạo dao động cục bộ 10 MHz (± 2.5PPM).
Cổng Ethernet cho dữ liệu, điều khiển và giám sát.
Màn hình và điều khiển cổng USB2.0.
Đầu nối SMA.
Đầu thu SDR
Tốc độ biểu tượng tối đa: lên tới 40 Mbps.
Thiết bị Xilinx Artix7 FPGA (XC7A100T-1) để tính toán song song lớn.
Đầu nối USB JTAG cho cấu hình FPGA.
40 MHz – Bộ điều chế khử cầu phương 3GHz.
ADC 14 bit với đồng hồ lấy mẫu bên trong 100 MHz.
Bộ tổng hợp tần số nhiễu thấp có thể được điều chỉnh trên toàn bộ phạm vi theo các bước 100, 31,25 hoặc 25 KHz
Được xây dựng trong RF AGC.
Tạo suy giảm kênh tích hợp: AWGN và bù tần số (Doppler)
Cổng Ethernet cho dữ liệu, điều khiển và giám sát.
Màn hình và điều khiển cổng USB2.0
Đầu nối SMA
Danh sách phụ kiện
Máy phát SDR
1 không
Đầu thu SDR
1 không
Anten bảng vá (800-960 & 1710-2500 MHZ)
2 số
Cáp Ethernet
2 số
cáp USB
2 số
Bộ chuyển đổi N-Type BNC (nam) sang BNC (Nữ)
2 số
Bộ chuyển đổi BNC (Nam) sang SMA (Nữ)
2 số
Cáp SMA (Nam) đến SMA (Nam)
2 số

Things you can do

• Install and understand the complete Software Defined Radio setup.
• Perform and understand unmodulated carrier in frequency domain using Spectrum Analyzer.
• Establish, analyze and verify end to end wireless communication link between Transmitter and Receiver using test data and BPSK, QPSK and OQPSK modulation.
• Understanding the effect of AWGN noise over end to end wireless communication link.
• Understanding BER measurement.
• Doppler effect in wireless communication.
• Establish wireless MSK & GMSK Modulation & Demodulation complete study, measurement & analysis in time & frequency domain.

SDR Transmitter

• Maximum Symbol Rate: up to 40 Mbps.
• Device Xilinx Artix7 FPGA (XC7A100T-1) for massive parallel computing.
• Dual 500 MSPS 16-bit D/A converters for I Channel and Q Channel.
• 6-pole Butterworth clock rejection filters.
• Wideband modulation bandwidth > 200MHz.
• DAC clock rejection @ 40 MHz > 84 dBc.
• Output voltage: 1Vpp with 0.85V DC bias.
• JTAG USB connector for FPGA configuration.
• Standard built-in modulations like BPSK, QPSK, & OQPSK.
• Standard built-in Forward Error Correction is Turbo Code.
• Digital Filters: Raised Root Cosine with variable roll-off with interpolation and decimation facility.
• Built-in real time Software for Transmitter signal analysis.
• Built-in Data Generator as test pattern.
• 400MHz to 4GHz Quadrature Modulator.
• Fixed 10 MHz Local Oscillator (±2.5PPM).
• Ethernet port for data, control and monitor.
• USB2.0 port control and monitor.
• SMA connector.

SDR Receiver

• Maximum Symbol Rate: up to 40 Mbps.
• Device Xilinx Artix7 FPGA (XC7A100T-1) for massive parallel computing.
• JTAG USB connector for FPGA configuration.
• 40MHz – 3GHz Quadrature De-modulator.
• 14 bit ADC with 100 MHz internal sampling clock.
• Low-noise frequency synthesizer can be tuned over entire range by steps of 100, 31.25 or 25 KHz
• Built in RF AGC.
• Built-in channel impairments generation: AWGN and frequency offset (Doppler)
• Ethernet port for data, control and monitor.
• USB2.0 port control and monitor
• SMA connector
