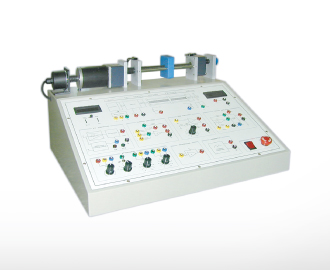

DC Servo Morot Trainer CPE-ER190

Liên hệ

Tính năng / Chức năng ㆍ Nghiên cứu các tính năng và nguyên lý của… Xem thêm

Mua hàng
Từ khóa:
Thông tin chi tiết
Tính năng / Chức năng

ㆍ Nghiên cứu các tính năng và nguyên lý của Động cơ Servo DC
ㆍ Thí nghiệm quyết định vị trí bằng dẫn hướng tuyến tính và vít TM
ㆍ Điều khiển tốc độ và vị trí
ㆍ Điều khiển động cơ bằng PWM
ㆍ Hiển thị kỹ thuật số tốc độ động cơ và khoảng cách di chuyển

Thông số kỹ thuật
A. Nguồn DC
　- Nguồn cho động cơ Servo
　- Điện áp đầu ra ± 15V
B. Suy hao
　- Đồng hồ đo điện trở 100kΩ (10turn): 1ea
　- 100kΩ VR: 2ea
C. Bộ khuếch đại tổng hợp
　- AMP âm
　- Đầu vào: 3ea
D. Bộ khuếch đại tiền
　- OP AMP
　- GAIN ADJ by VR
E. Motor Drive Amplifier
　- Bộ khuếch đại vi sai để vận hành động cơ Servo
　- Mạch bảo vệ quá tải – Mạch đầu vào vi sai
　“+”, “-”
F. Bộ chuyển đổi F / V
　- Chuyển đổi cực
　- Đầu vào: Pha A, Pha B
　- Màn hình CW, CCW (LED)
　- Đầu ra: DC ± 0V ~ 10V
G. Động cơ servo
　- DC 12V
　- Bộ giảm tốc
H. Tích hợp
　- Tích hợp để điều khiển PI
　- Đầu ra ± 12V
　- Mạch tích hợp RC bằng OP AMP
I. Đồng hồ RPM & mm METER
　- Số vòng quay và khoảng cách di chuyển Hiển thị bằng công tắc
　- 3 chữ số, 7 đoạn, chỉ báo FND
J. Bộ tạo chức năng
　- Hình tam giác sóng và sóng vuông Đầu ra
K. Thiết bị quyết định vị trí
　- Hướng dẫn tuyến tính
　- TM Screw & Nut
　- Công tắc LIMIT
　- Max. Khoảng cách di chuyển: Hơn 100mm
L. Phát hiện vị trí
　- Đồng hồ đo điện thế (10turn): 1ea
　- Thiết bị giảm
M. Bộ mã hóa quay
　- Giai đoạn đầu ra A, B, Z
　- Độ phân giải: 200P / R
　- Cực đầu ra Totem
　- Tối đa. tần số đáp ứng: 180kHz
N. Đồng hồ đo điện áp kỹ thuật số
　- 3 chữ số, 7 đoạn, chỉ báo FND
　- Dải đầu vào: DC ± 0 ~ 99,9 [V]
　- Độ phân giải: 0,1 [V]
O. POWER
　- AC 220 [V], 50/60 [Hz]
　- Công tắc nguồn – Công tắc
　khẩn cấp
Tùy chọn / Phụ kiện
ㆍ Cáp kết nối: 1 bộ
ㆍ Cáp nguồn: 1ea
ㆍ Hướng dẫn sử dụng: 1ea
