DLA-12D3 Chống sét đường dữ liệu 12V RS232/RS485 trên Din rail Model: DLA-12D3 Xuất xứ: CITEL / France

DLA-12D3  : Bảo vệ cho 1 đôi dây 12V RS232 / RS485

DLA2-12D3 : Bảo vệ cho 2 đôi dây 12V, RS232 / RS485

Sơ đồ mạch bảo vệ chống sét của DLA2

Dòng sản phẩm Citel DLA được thiết kế để chống lại, triệt tiêu các xung quá áp lặp lại lan truyền do sét gây ra trên các đường cáp đồng truyền tín hiệu và dữ liệu. Các thiết bị được sản xuất và kiểm tra phù hợp tiêu chuẩn IEC 61643-21 và IEC 61643-22, tương thích các dòng tín hiệu có điện áp từ 6V đến 170V, tốc độ truyền dữ liệu có thể đặt 10 Mbit/s.

Trong đó, DLA 12D3 &  DLA2 12D3 được thiết kế áp dụng cho đường dây truyền tín hiệu 12Vdc RS232 hoặc RS485 với tần số trên 3 MHz.

Với sơ đồ mạch điện của dòng DLA12D3 và DLA212D3 kết hợp từ các phần tử bảo vệ như ống phóng khí (GDT) và di-ốt có khả năng giải phóng một cách tức thì và mạnh mẽ các xung điện quá áp trên đường dây để xuống đất một cách an toàn.

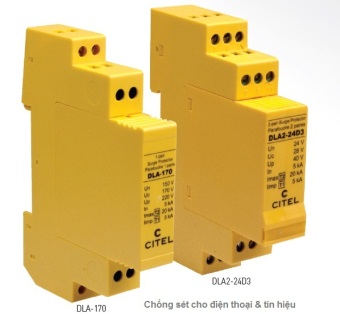

Thiết bị chống sét đường tín hiệu DLA có cấu tạo kiểu cắm rút với bộ đế được gán trên din-ray cố định, kết nối dây vào và ra, phần bảo vệ chống sét được gắn trên bộ đế này. Với thiết kế như vậy sẽ rất thuận lợi cho công tác bảo trì thay thế mà không làm ảnh hưởng, gián đoạn việc truyền tín hiệu.
