Tính năng / Chức năng
Tính năng

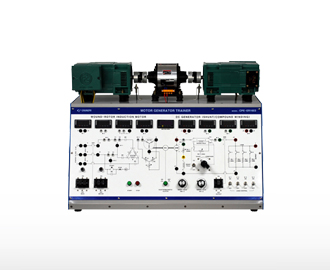

• Được thiết kế để dạy các đặc điểm của động cơ cảm ứng rôto quấn 3 pha và máy phát điện hỗn hợp / ngắt DC
• Được trang bị đồng hồ chỉ thị kỹ thuật số bao gồm vôn kế, ampe kế và RPM và oát kế
• Ghép nối động cơ và máy phát điện thông qua phương pháp ly hợp điện tử
Thông số kỹ thuật
CPE-ER1603
| ĐỘNG CƠ | MÁY PHÁT ĐIỆN | ||
|---|---|---|---|
| Loại quanh co | Cuộn dây rôto và stato | Loại quanh co | Shunt / Hợp chất |
| Tốc độ, vận tốc | 1450 ~ 1750 vòng / phút | Tốc độ, vận tốc | 1450 ~ 1750 vòng / phút |
| Điện áp đầu vào | AC 208V, 50 / 60Hz, 3 pha (* 360V trong trường hợp kết nối Y) | Đầu ra | DC 115V 1.5A |
| Số lượng cực | 2 cực | ||
| Sức ngựa | 1 / 3HP | Kích thích trường | Tự hào |
| Tối đa tải hiện tại | 1.7A | Shunt Field Rheostat | 0 ~ 300Ω, 50W |
| Số lượng cực | 4 cực | Dòng điều khiển trường | 0 ~ 50Ω, 50W |
| Đồng hồ số | Ampe kế: 2ea Vôn kế: 1ea RPM: 1ea Wattmeter: 1ea |
Đồng hồ số | Ampe kế: 2ea Vôn kế: 2ea |
| Chịu tải | 48Ω ~ 480Ω, 500W | ||
| Chuyến đi quá tải | 3A (ước chừng) | Chuyến đi quá tải | 4A (ước chừng) |
| NỐI | THÔNG TIN CHUNG | ||
| Thể loại | Ly hợp điện tử | Nguồn điện chính | AC 3 pha 220V / 380V |
| Mômen ma sát | 1,0Kg m | Công tắc điện | MCCB 30A |
| Điện áp đầu vào | DC 24V, 15W | Hoạt động binh thương | 30 phút |
| Tối đa tốc độ, vận tốc | 6000 vòng / phút | Kích thước | 870 (Rộng) x390 (D) x630 (H) mm |
Tùy chọn / Phụ kiện
Phụ kiện
• Dây nguồn: 1ea
• Cáp kết nối mạch: 1 bộ
• Hướng dẫn sử dụng: 1ea
Options
• Power Electronics & Green Energy CAD Software (CASPOC)
