Tính năng / Chức năng
Tính năng

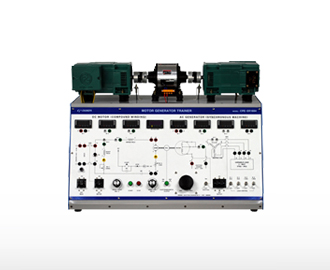

• Được thiết kế để dạy các đặc tính của động cơ hỗn hợp / ngắt DC và máy phát điện đồng bộ xoay chiều
• Được trang bị các đồng hồ chỉ thị kỹ thuật số như vôn kế, ampe kế và RPM
• Ghép nối động cơ và máy phát thông qua phương pháp Ly hợp điện tử
Thông số kỹ thuật
CPE-ER1604
| ĐỘNG CƠ | MÁY PHÁT ĐIỆN | ||
|---|---|---|---|
| Loại quanh co | Shunt / Hợp chất | Loại quanh co | Máy đồng bộ |
| Tốc độ, vận tốc | 1250 ~ 1800 vòng / phút | Tốc độ, vận tốc | 1250 ~ 1800 vòng / phút |
| Điện áp đầu vào | DC 120V 3.6A | Điện máy phát điện | 120VA |
| Sức ngựa | 1 / 3HP | Đầu ra | AC 200V 3 pha 4 dây |
| Số lượng cực | 2 cực | Số lượng cực | 4 cực |
| Trường Shunt | 120V 1.4A (ước chừng) | Tính thường xuyên | 50 / 60Hz |
| Shunt Field Rheostat | 0 ~ 300Ω, 50W | Sức mạnh thú vị | DC 0 ~ 120V 1A |
| Dòng điều khiển trường | 0 ~ 10Ω, 80W | Chịu tải | 375Ω ~ 2kΩ, 600W |
| Đồng hồ số | Ampe kế: 2ea Vôn kế: 1ea RPM: 1ea |
Đồng hồ số | Ampe kế: 2ea Vôn kế: 2ea |
| Chuyến đi quá tải | 4A (ước chừng) | Chuyến đi quá tải | 2A (ước chừng) |
| NỐI | THÔNG TIN CHUNG | ||
| Thể loại | Ly hợp điện tử | Nguồn điện chính | AC một pha 220V |
| Mômen ma sát | 1,0Kg m | Công tắc năng lượng chính | MCCB 15A |
| Điện áp đầu vào | DC 24V, 15W | Hoạt động binh thương | 30 phút |
| Tối đa tốc độ, vận tốc | 6000 vòng / phút | Kích thước | 870 (Rộng) x390 (D) x630 (H) mm |
Tùy chọn / Phụ kiện
Phụ kiện
• Dây nguồn: 1ea
• Cáp kết nối mạch: 1 bộ
• Sách hướng dẫn sử dụng: 1ea
Options
• Phần mềm CAD Điện tử & Năng lượng Xanh (CASPOC)
