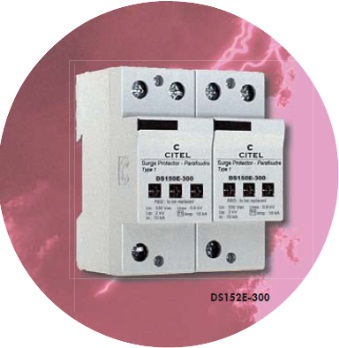

DS152E Thiết bị chống sét 1 pha 140kA Model: DS152E-300 Xuất xứ: CITEL / France

DS152E gồm các model

DS152E-300 : Bảo vệ một pha kiểu L-N với điện áp tối đa 300 Vac

DS152E-300/G : Bảo vệ một pha kiểu L-N và N-G với điện áp tối đa 300 Vac

DS152E-400 : Bảo vệ một pha kiểu L-N với điện áp tối đa 440 Vac

DS152E-400/G : Bảo vệ một pha kiểu L-N và N-G với điện áp tối đa 440 Vac

DS152E là thiết bị cắt sét sơ cấp cho nguồn điện AC, được thiết kế lắp tại các tủ điện chính của hệ thống điện một pha. Chúng bảo vệ trên cả hai dây (Pha và Trung tính) với khả năng cắt được các xung sét mạnh, và đặc biệt chống được các xung dạng 10/350us phát sinh từ hiệu ứng dòng sét đánh thẳng từ các kim thu sét ese xuống.

DS152E là thiết bị chống sét nguồn điện Type 1, bảo vệ sơ cấp theo tiêu chuẩn phân loại và kiểm tra.

DS152E đươc kết hợp từ 2 mdoul DS150E hoặc DS150E kết hợp DS100EG. Chúng thừa hưởng các tính năng kỹ thuật từ các modul này.

Modul có tiếp điểm kết nối đến hệ thống tiếp địa và dây báo hiệu tình trạng hoạt động từ xa phía dưới.

Cấu hình kết nối bảo vệ của các modul:

Kiểu bảo vệ đồng hướng (theo sơ đồ 1): 2 modul DS150E đều kết nối đến hệ thống tiếp đất (PE).

Kiểu bảo vệ khác hướng (theo sơ đồ 2): DS150E được kết nối giữa dây pha (L) với dây trung tính (N). DS100EG kết nối giữa dây (N) với đất (PE).
