DS154E Bộ thiết bị cắt sét 3 pha Type 1+2 140kA Model: DS154E Xuất xứ: CITEL / France

DS154E được kết hợp từ 4 x DS150E, hoặc 3x DS150E + DS100EG

Đây là bộ thiết bị bảo vệ cắt sét Type 1+2 cho hệ thống điện 3 pha 4 dây (gồm 3 dây pha và 1 dây trung tính) tại tủ điện chính. Chúng có thể được lắp đặt bảo vệ ngay tại lối vào của hệ thống mà công trình đó có hoặc không trang bị hệ thống bảo vệ bên ngoài bằng cột thu lôi.

Chúng được kết hợp và liên kết thành một khối từ 4 module DS150E hoặc từ 3 modul DS150E và DS100EG.

Bảo vệ Type 1+2 cho HT điện 3 pha 4 dây

Khả năng cắt xung 140kA/dây (8/20us), 15kA xung 10/350us

Bảo vệ kiểu L/N-G hoặc L-N, N-G

Chỉ thị cảnh báo tình trạng hoạt động

Kết nối báo động từ xa

Dạng Din-ray, dễ dàng lắp trong tủ điện

Mỗi kiểu phối hợp khác nhau như vậy sẽ cho ra các kiểu bảo vệ đồng hướng hoặc lệch hướng, phù hợp với đặc điểm của mỗi kiểu hệ thống điện đang sử dụng

DS154E-400 : Kiểu bảo vệ đồng hướng (theo sơ đồ 5) gồm 3 modul DS150E được kết nối với dây pha (L) và 1 module  kết nối dây trung tính (N) với hệ thống tiếp đất (PE).

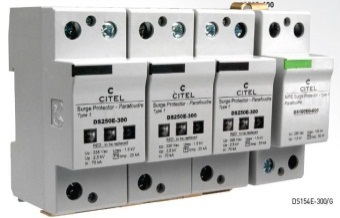

DS154E-300/G : Kiểu bảo vệ lệch hướng (theo sơ đồ 4) gồm 3 modul  DS150E được kết nối giữa dây pha (L) với dây trung tính (N). Một thiết bị chống sét đặc biệt  DS100EG kết nối giữa dây trung tính (N) với hệ thống tiếp đất (PE). Bảo vệ theo sơ đồ này cho hiệu quả chống sét tốt hơn
