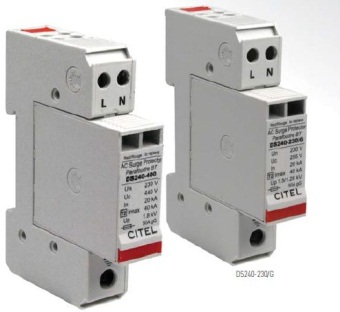

DS240 Thiết bị cắt sét 1 pha (L+N) Type 2- 40kA Model: DS240 Xuất xứ: CITEL / France

Dòng thiết bị cắt sét Type 2 DS240 của Citel được thiết kế bảo vệ nguồn điện AC đầy đủ cho cả dây pha và trung tính. Với kích thước bằng một CB tép, chúng rất thuận lợi để lắp đặt chung trong các tủ điện nhánh.

DS240 sử dụng các phần tử bảo vệ là Varistor năng lượng cao, kết nối giữa dây nguồn (L+N) nhằm giải phóng các xung quá áp đột biến trên mạch điện AC. Bên cạnh đó còn có bản kết hợp với phần tử ống phóng khí đặc biệt GSG theo kiểu lệch hướng (L-N, N-G, L-G) để chống quá áp tạm thời xảy ra trên N/PE.

Các phiên bản bảo vệ đồng hướng bằng Varistor:

DS240-400: Chịu quá áp liên tục 440Vac, quá áp ngắn hạn 580Vac

DS240S-400: Chịu quá áp liên tục 440Vac, ngắn hạn 580Vac, kết nối báo hiệu từ xa.

DS240-230: Chịu quá áp liên tục 255Vac, quá áp ngắn hạn 335Vac

DS240S-230: Chịu quá áp liên tục 255Vac, quá áp ngắn hạn 335Vac, kết nối báo hiệu từ xa

Các phiên bản bảo vệ lệch hướng bằng Varistor + GDT :

DS240-230/G: Chịu quá áp liên tục 255Vac, ngắn hạn 335Vac,

DS240S-230/G: Chịu quá áp liên tục 255Vac, quá áp ngắn hạn 335Vac, kết nối báo hiệu từ xa.

Thiết bị cắt sét DS40 được thiết kế theo kiểu Pug-in (gồm một đế kết nối với dây, din-ray và một module chống sét cắm vào) nên sẽ rất dễ dàng thay thế khi chúng bị hư hỏng mà không cần phải tháo lắp hệ thống điện. Ngoài ra, trên mặt thiết bị có 2 chỉ thị màu để cảnh báo tình trạng hoạt động, khi chuyển sang màu đỏ nghĩa là hư hỏng cần thay thế.

DS240 được lắp đặt trên din-ray tiêu chuẩn, có thể đấu nối song song hoặc nối tiếp (tải tối đa 20A) với hệ thống điện theo dây L và N, có điểm kết nối đến hệ thống tiếp đất bên dưới.

DS240 đã được kiểm tra và đáp ứng các tiêu chuẩn chống sét EN 61643-11, IEC 61643-11 và UL1449 ed.4.
