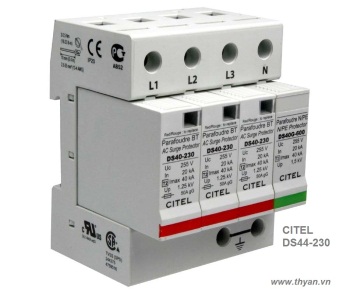

DS44 Thiết bị cắt sét 3 pha 4 dây Model: DS44 Xuất xứ: CITEL / France

DS44 được kết hợp từ 4 module DS40.

CITEL DS44 là thiết bị cắt sét 3 pha 4 dây dạng module gắn trên din-ray, bảo vệ hệ thống điện xoay chiều 3 pha 380Vac có trung tính, khả năng cắt 40kA trên mỗi dây pha hoặc trung tính. DS44 là thiết bị cắt sét type 2 và 3 theo tiêu chuẩn.

Thiết bị cắt sét DS44 được phân ra các model theo mức điện áp hoạt động tối đa:

DS44-230 : dùng cho mạng điện 3 pha 220/380 Vac với mức chịu quá áp liên tục tối đa 255V/pha

DS44-400 : dùng cho mạng điện 3 pha 220/380 Vac với mức chịu quá áp liên tục tối đa 400V/pha

Nếu chọn thêm chức năng có kết nối báo động từ xa vào DS44 thì chúng sẽ có ký hiệu tương ứng là DS44S-230 và DS44S-400

DS44 có thể được phối hợp từ 4 module DS41 hoặc 3 modul DS41 với DS40G để cho ra 2 kiểu bảo vệ gồm:

Kiểu đồng hướng : DS40 kết nối giữa dây pha và trung tính với tiếp đất (xem hình 4)

Kiểu khác hướng : DS40 kết nối giữa dây pha với trung tính để bảo vệ khác hướng. Thiết bị đặc biệt DS40G kết nối giữa trung tính với đất để bảo vệ đồng hướng. Kiểu bảo vệ này cho hiệu quả cao để chống sét lan truyền trên nguồn đện AC
