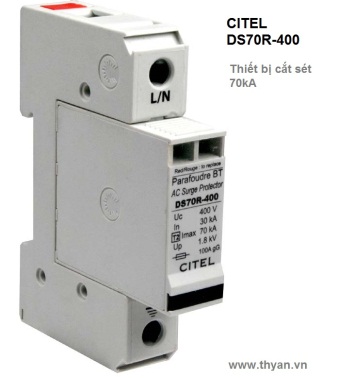

DS70R Thiết bị cắt sét 70kA Model: DS70R Xuất xứ: CITEL / France

CITEL DS70 (hay DS71) là thiết bị cắt sét 70kA bảo vệ thứ cấp cho nguồn điện AC dạng module lắp trên din-ray của tủ điện. Mỗi thiết bị bảo vệ cho 1 dây pha hoặc trung tính, có thể kết hợp 2, 3 hoặc 4 module để bảo vệ cho hệ thống điện 1 hoặc 3 pha.

Các quy ước để chọn thêm tính năng từ nhà sản xuất đưa ra là DS 7x (R)(S) -yyy, trong đó:

x (=1/2/3/4) là số dây bảo vệ

(R) : kiểu cắm rút

(S) : kết nối báo động từ xa

yyy : mức điện áp

Từ đó, DS70 tạo ra các phiên bản phối hợp như:

DS71R-230 (gồm 1 DS70R-230) : Bảo vệ cho 1 cực / dây của hệ thống điện 220V

DS72R-230 (gồm 2 DS70R-230) : Bảo vệ 1 pha cho 2 dây (L & N) 220V

DS74R-230 (gồm 4 DS70R-230) : Bảo vệ cho 4 dây của điện 3 pha 220/380V ( 3 dây pha và 1 trung tính)

Hoặc được phân theo mức điện áp hoạt động tối đa:

DS70R-230 : có khả năng chịu quá áp liên tục tối đa là 255V

DS70R-400 : chịu quá áp tối đa liên tục là 400V

Thiết bị cắt sét 70kA DS70 có khả năng chịu được các dòng phóng điện lớn, sử dụng trong các vùng có mật độ sét đánh cao. Theo yêu cầu của tiêu chuẩn IEC60364 thì các thiết bị bảo vê thứ cấp phải được lắp đặt nếu ở đó có mức Nk cao hơn 25.

DS70 trên cơ bản là sử dụng công nghệ Varistor năng lượng cao với công tắc nhiệt và hiển thị tình trạng bị hư hỏng. Phiên bản có kết nối từ xa để báo hiệu tình trạng hoạt động có ký hiệu S : DS70RS (không có kết nối từ xa là DS70R)

DS70R được sản xuất phù hợp với kiểu lắp trên din-ray, tạo thành từ phần chống sét dạng cắm rút trên bộ đế của modul, nó có thể được tháo lắp để thay thế và bảo trì một cách dễ dàng.
