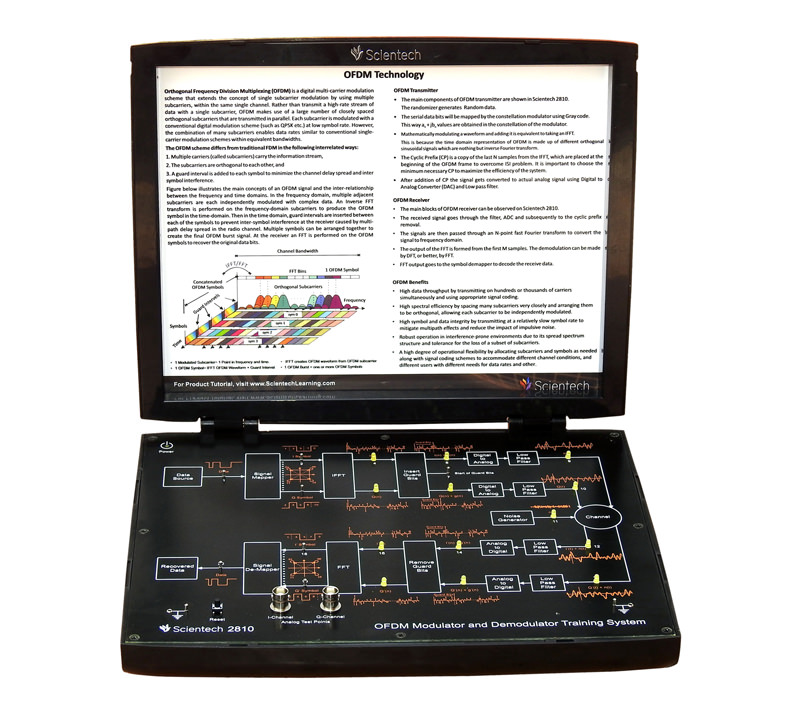

Hệ thống đào tạo điều chế và giải điều chế OFDM Scientech 2810

Mô tả Sản phẩm

Hệ thống đào tạo bộ giải mã và giải điều chế OFDM TechBook 2810 Gần đây, một sự hội tụ trên toàn thế giới đã xảy ra đối với việc sử dụng Bộ ghép kênh phân chia tần số trực giao (OFDM) như một công nghệ mới nổi cho tốc độ dữ liệu cao. Đặc biệt, nhiều tiêu chuẩn không dây (Wi-Max, IEEE802.11a, LTE, DVB) đã áp dụng công nghệ OFDM như một phương tiện để tăng đáng kể truyền thông không dây trong tương lai. OFDM là một hình thức truyền dẫn đa sóng mang đặc biệt và phù hợp với các kênh chọn lọc tần số và tốc độ dữ liệu cao. Kỹ thuật này biến đổi kênh băng rộng chọn lọc tần số thành một nhóm kênh băng hẹp không chọn lọc, giúp nó mạnh mẽ chống lại sự lan truyền độ trễ lớn bằng cách duy trì tính trực giao trong miền tần số. Hơn nữa, việc giới thiệu khéo léo dự phòng chu kỳ tại máy phát làm giảm độ phức tạp chỉ xử lý FFT và cân bằng một lần nhấn ở đầu thu.

Trong TechBook này, chúng tôi đã tập trung vào việc học và thử nghiệm thực tế OFDM với phân tích tín hiệu ở các giai đoạn khác nhau.

Nhà khoa học 2810, Bộ điều biến và giải điều chế OFDM là một trợ giúp giảng dạy lý tưởng để tăng cường giáo dục, đào tạo, kỹ năng và phát triển trong tâm trí trẻ của chúng ta.

Tính năng sản phẩm
Hệ thống điều chế và giải điều chế OFDM trong TechBook tiện dụng
Phần mềm thu thập và kiểm soát tương tác thời gian thực thân thiện với người dùng để nghiên cứu chi tiết về OFDM
Điều khiển phần mềm tạo mẫu dữ liệu tích hợp
IFFT & FFT 64 điểm với Kỹ thuật điều chế & giải phóng QPSK cơ sở.
Máy hiện sóng tín hiệu hỗn hợp tích hợp để phân tích trong miền thời gian ở các giai đoạn khác nhau của OFDM
Bộ tạo nhiễu tích hợp để phân tích mức tăng nhiễu trên tín hiệu.
Đầu nối BNC trên bo mạch để phân tích tín hiệu I-Q cơ sở OFDM trên DSO bên ngoài.
Đèn LED trên TechBook
Giao diện USB
Phạm vi học tập

Bộ điều chế và giải điều chế OFDM Thử nghiệm có và không có nhiễu. Phân tích SIgnal ở các giai đoạn khác nhau như Truyền dữ liệu & Dữ liệu đã nhận, IFFT & FFT, Trình ánh xạ biểu tượng & khử ánh xạ trên mỗi kênh và tiền tố Cyclic & loại bỏ nó.

Thông số kỹ thuật
Kỹ thuật: OFDM với điều chế & giải điều chế QPSK
Tốc độ dữ liệu lập trình phần mềm
Được xây dựng trong hệ thống thu thập dữ liệu thời gian thực với phân tích tín hiệu miền thời gian
Buit trong Bộ tạo nhiễu Gaussian trắng phụ gia hai kênh
Bộ giải mã kênh I & Q-10 bit
Bộ lọc khử răng cưa thấp với băng thông 3dB của bộ lọc kênh I & Q: Sallen Key 6 cực Butterworth.
Đèn LED chỉ báo mức khối trên TechBook.
Nguồn cung cấp chính: 110-220 V AC, 50 / 60Hz
Điều kiện hoạt động: 0-40 C, 80% rh
Trọng lượng: 2 Kg (khoảng)

Product Description

TechBook Scientech 2810 OFDM Modulator and Demodulator Training System Recently, a worldwide convergence has occurred for the use of Orthogonal Frequency Division Multiplexing (OFDM) as an emerging technology for high data rates. In particular, many wireless standards (Wi-Max, IEEE802.11a, LTE, DVB) have adopted the OFDM technology as a mean to increase dramatically future wireless communications. OFDM is a particular form of Multi-carrier transmission and is suited for frequency selective channels and high data rates. This technique transforms a frequency-selective wide-band channel into a group of non-selective narrowband channels, which makes it robust against large delay spreads by preserving orthogonality in the frequency domain. Moreover, the ingenious introduction of cyclic redundancy at the transmitter reduces the complexity to only FFT processing and one tap scalar equalization at the receiver.

In this TechBook, we have focused on the practical learning and experimentation of OFDM with signal analysis at various stages.

Scientech 2810, OFDM Modulator and Demodulator is an ideal teaching aid to enhance education, training, skills & development amongs our young minds.

Product Features

• OFDM Modulator and Demodulator system in a handy TechBook
• User friendly real-time interactive control and acquisition software for detail study of OFDM
• Software control built-in data pattern generator
• 64 point IFFT & FFT with Baseband QPSK modulation & Demoudulation Techniques.
• Built-in Mixed signal oscilloscope to analyze in time domain at various stages of OFDM
• Built-in noise generator for analysis of noise gain on the signal.
• On-board BNC connector for OFDM baseband I-Q signal analysis on external DSO.
• LED indications on TechBook
• USB Interface

Scope of Learning

OFDM Modulator and Demodulator Experimentation with and without noise gain. SIgnal Analysis at various stages like, Transmit data & Received data, IFFT & FFT, Symbol mapper & de-mapper per channel, and Cyclic prefix & its removal.

Technical Specification

• Technique : OFDM with QPSK modulation & Demodulation
• Software programmable data rate
• Built in real-time data acquisition system with time domain signal analysis
• Buit in Two channel Additive White Gaussian Noise Generator
• I & Q Channel DACs-10 bit
• Anti aliasing low pass filter with 3dB bandwidth of I & Q channel filter: Sallen Key 6-pole Butterworth.
• Block Level LED indication on TechBook.
• Mains Supply : 110-220 V AC, 50/60Hz
• Operating Conditions : 0-40 C, 80% RH
• Weight : 2 Kg (approximately)
