Hệ thống đào tạo đường truyền tải điện Nvis 7063

Mô tả Sản phẩm

Đường truyền là khái niệm học tập quan trọng cho Kỹ sư điện. Hệ thống đào tạo đường truyền Nvis 7063 được thiết kế độc quyền để cung cấp các khía cạnh học tập của đường truyền điện. Màn hình kỹ thuật số được cung cấp để dễ dàng đo điện áp, dòng điện, công suất, hệ số công suất, v.v. Những thông số này giúp học sinh tìm hiểu các đặc điểm của đường truyền và tính toán của các thông số ABCD, H, Z.

Học sinh có thể thực hiện các thí nghiệm khác nhau như đường truyền ngắn, trung bình và dài và hành vi của họ. Ngoài ra một trong những thí nghiệm quan trọng có thể được thực hiện với hệ thống đào tạo này là Hiệu ứng Ferranti.

Nvis 7063, Hệ thống đào tạo đường truyền là một nền tảng lý tưởng để tăng cường giáo dục, đào tạo, kỹ năng và phát triển trong tâm trí trẻ của chúng ta.

Tính năng sản phẩm
Màn hình LCD đồ họa 240 x 128
Thiết kế dựa trên vi điều khiển RISC để đo lường
Hiển thị đồng thời các tham số gửi và nhận
Rất nhạy cảm với sự thay đổi trong việc đọc để kiểm soát tốt hơn
ADC độ phân giải cao để đo chính xác
Inbuilt Variac một pha để điều tiết nguồn cung
Được trang bị tải R, L & C cố định
Cơ sở để định cấu hình Đường truyền ngắn, trung bình và dài bằng nhiều giá trị của R, L & C
Được thiết kế bằng cách xem xét tất cả các tiêu chuẩn an toàn
Biểu diễn biểu đồ để dễ dàng kết nối
CD tài liệu học tập
Phạm vi học tập
Nghiên cứu ngắn mạch, trung bình, đường truyền dài
Xác định các tham số ABCD, H, Z và hình ảnh của Đường truyền ngắn
Xác định các tham số ABCD, H, Z và Hình ảnh của Đường truyền trung bình cho mạng T và cho mạng pi
Xác định các tham số ABCD, H, Z và Image cho Đường truyền dài
Đo điện áp đầu cuối nhận của mỗi dòng trong điều kiện không tải hoặc tải nhẹ để hiểu hiệu ứng Ferranti
Hiểu hiệu suất của đường truyền dưới các tải khác nhau

Product Description

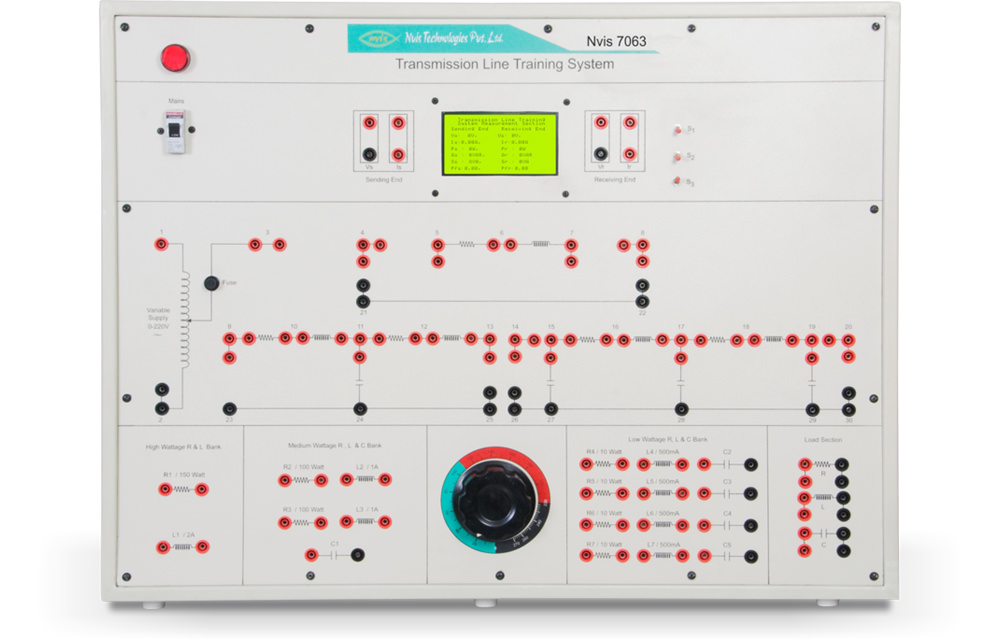

Transmission Line is the key learning concept for Electrical Engineers. Nvis 7063 Transmission Line Training System is exclusively designed to deliver the learning aspects of the electrical transmission line. Digital display is provided for easy measurement of Voltage, Current, Power, Power Factor, etc. These parameters help students to learn the characteristics of transmission line and calculations of the ABCD, H, Z parameters.

Students can perform various experiments like short, medium and long transmission line and their behavior. Also one of the important experiment which can be performed with this training system is Ferranti Effect.

Nvis 7063, Transmission Line Training System is an ideal platform to enhance education, training, skills & development amongs our young minds.

Product Features

•  240 x 128 Graphical LCD Display
•  RISC Microcontroller based design for measurement
•  Simultaneous display of sending and receiving parameters
•  Highly sensitive to change in reading for better controlling
•  High Resolution ADC for accurate measurement
•  Inbuilt Single Phase Variac to regulate supply
•  Equipped with fixed R, L & C Load
•  Facility to configure Short, Medium & Long Transmission Line using multiple value of R, L & C
•  Designed by considering all the safety standards
•  Diagrammatic representation for the ease of connections
•  Learning material CD

Scope of Learning
