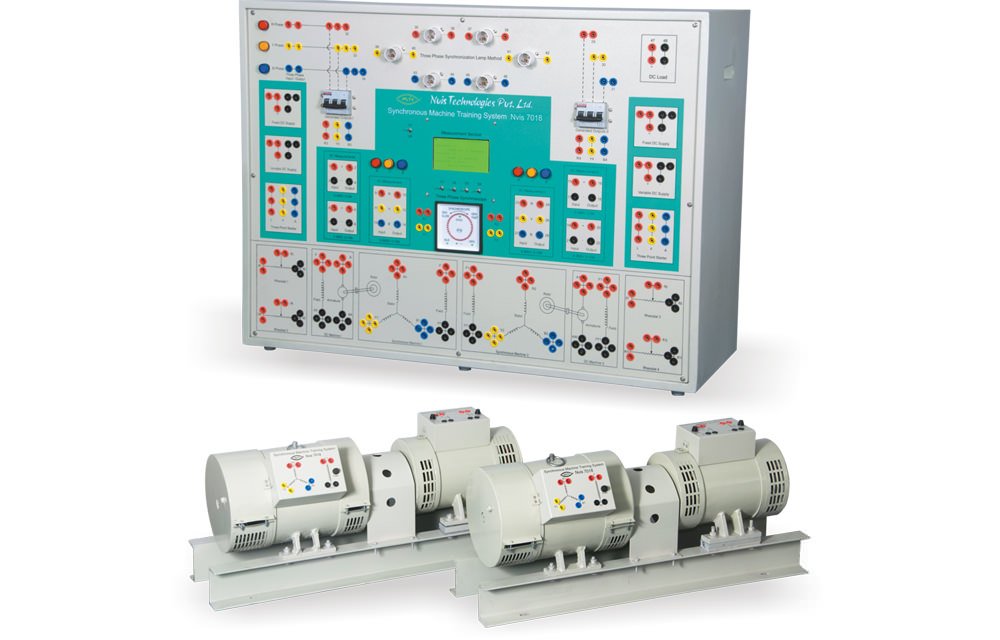

Hệ thống đào tạo máy đồng bộ Nvis 7018

Mô tả Sản phẩm

Máy đồng bộ được sử dụng làm Máy phát điện trong các nhà máy điện vì mối quan hệ đặc trưng của tốc độ với tần số. Nghiên cứu về máy phát điện là một phần của hầu hết các chương trình giảng dạy.

Hệ thống đào tạo máy đồng bộ NV7018 là một sản phẩm độc quyền được thiết kế để thể hiện các khái niệm cơ bản về hoạt động song song của Máy phát đồng bộ ba pha.

Sản phẩm này được trang bị hệ thống đo lường tiên tiến cho Thông số AC và Thông số DC. Nó có sẵn Bộ chỉ thị Pha liên tục, rất ổn định và chính xác. Do sử dụng màn hình LCD kích thước lớn, có thể quan sát nhiều thông số cùng một lúc. Thiết kế dựa trên vi điều khiển RISC cung cấp độ phân giải và độ nhạy tốt hơn so với các đồng hồ analog. Bảng điều khiển cũng được trang bị Đồng bộ kỹ thuật số tiên tiến cũng như Đèn thông thường (Phương pháp đèn tối) để thực hiện đồng bộ hóa hai máy phát.

Học sinh có thể học những điều cơ bản cũng như các thí nghiệm nâng cao và điều kiện an toàn với các biện pháp phòng ngừa gặp phải trong khi tạo ra nguồn điện với nhiều máy phát.

Các thiết bị đầu cuối khác nhau bao gồm ba thiết bị đầu cuối pha được cung cấp trên bảng điều khiển phía trước để cung cấp sự linh hoạt và dễ dàng kết nối trong khi thực hiện các thí nghiệm. Học sinh có thể thực hiện các thí nghiệm như Đồng bộ hóa máy phát song song bằng các phương pháp tiên tiến và thông thường, hành vi của máy phát, chia sẻ tải, tham số truyền tải điện, phân tích điều chỉnh điện áp của máy phát, đường cong V và đường cong V nghịch đảo trong Máy phát đồng bộ ba pha với độ linh hoạt cao.

Tính năng sản phẩm
Hai bộ máy phát điện động cơ giống hệt nhau
Sắp xếp tải điện
Màn hình LCD đồ họa 240 X 128
Thiết kế dựa trên vi điều khiển RISC để đo lường
ADC độ phân giải cao để đo chính xác
Độ nhạy cao để thay đổi cách đọc để kiểm soát tốt hơn
Chỉ báo trình tự pha kỹ thuật số sẵn có
Được trang bị Synchroscope
Đồng hồ đo đa năng sẵn có để đo AC & DC
Đèn được cung cấp trên bảng điều khiển phía trước để đồng bộ hóa
Được thiết kế xem xét tất cả các tiêu chuẩn an toàn
Được cung cấp với vỏ bảo vệ trục
Được trang bị đèn chỉ dẫn cung cấp
Cơ sở / kênh hạng nặng
Máy có lớp cách điện “B”
Biểu diễn biểu đồ để dễ dàng kết nối
Hướng dẫn sản phẩm (CD)
Phạm vi học tập
Đồng bộ hóa hai máy phát điện ba pha bằng

a) Phương pháp đồng bộ

b) Phương pháp ba bóng tối

c) Hai phương pháp một bóng tối

Quy định của máy phát điện ba pha bằng

a) Kiểm tra mạch hở

b) Kiểm tra ngắn mạch

Nghiên cứu & phân tích V-Curve & nghịch đảo V-Curve của động cơ đồng bộ

Product Description

Synchronous Machines are used as Generators in power plants because of their characteristic relation of speed with frequency. The study of power generators is the part of most of the curriculum.

NV7018 Synchronous Machine Training System is an exclusive product designed to demonstrate the fundamental concepts of parallel operation of Three Phase Synchronous Generators.

This product is equipped with advanced measurement system for AC Parameters and DC Parameters. It has inbuilt Phase Sequence Indicator which is highly stable and accurate. Due to use of big size LCD display it is possible to observe multiple parameters simultaneously. The RISC microcontroller based design provides better resolution and sensitivity as compared to analog meters. The panel is also equipped with advanced Digital Synchroscope as well as Conventional Lamps (Dark Lamp Method) to perform the synchronization of two generators.

Students can learn the basics as well as advanced experiments and safety conditions with precautions that are encountered while generating power with multiple generators .

Various terminals including three phase starter terminals are provided on front panel to provide flexibility and ease of connections while performing experiments. Students can perform experiments like Synchronization of parallel generators using advanced and conventional methods, behavior of generator, load sharing, power transfer parameters, analysis of voltage regulation of generator, V curve and inverse V curve in Three Phase Synchronous Generators with a vast flexibility.

Product Features

• Two Identical Motor Generator Set
• Electrical Loading Arrangement
• 240 X 128 Graphical LCD Display
• RISC Microcontroller based design for measurement
• High resolution ADC for accurate measurement
• High sensitive to change in reading for better controlling
• Inbuilt Digital Phase Sequence Indicator
• Equipped with Synchroscope
• Inbuilt Multifunction Meter for AC & DC Measurement
• Lamps are provided on front panel for synchronisation
• Designed considering all the safety standards
• Provided with shaft protection cover
• Equipped with supply indication lamps
• Heavy Duty Base/Channel
• Machine with Class “B” Insulation
• Diagrammatic representation for the ease of connections
• Product tutorial (CD)

Scope of Learning
