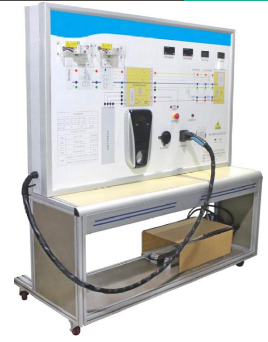

Hệ thống đào tạo sạc thông minh trên ô tô điện AC Nvis 484

Hệ thống đào tạo sạc thông minh AC Nvis 484

Cọc sạc AC BYD 7KW ban đầu được chọn, có các đặc điểm kết nối nhanh, vận hành đơn giản, hiệu quả cao, tiết kiệm năng lượng, không gây ô nhiễm và thông minh cao. Thông qua trình diễn minh bạch, đối tượng thực sự của hệ thống kiểm soát cọc sạc được trình bày trên bảng điều khiển nền tảng đào tạo. Bằng cách tương ứng với sơ đồ mạch, mối quan hệ kết nối và điều khiển giữa các thành phần cốt lõi của cọc sạc AC được tô sáng. Nó có thể được sử dụng để giảng dạy nhận thức về cấu trúc hệ thống sạc của xe điện cắm điện, phát hiện điện áp sạc, phát hiện dòng sạc và phát hiện lỗi phổ biến và dạy chẩn đoán hệ thống sạc, để tăng cường khả năng sử dụng cọc sạc AC của học sinh và phân tích lỗi và xử lý. Nó được áp dụng cho các nhu cầu giảng dạy về việc sử dụng và bảo trì các cọc sạc AC ở các trường cao đẳng và kỹ thuật trung cấp và cao hơn, cao đẳng của các cơ sở giáo dục và đào tạo nói chung.

Đặc trưng
• Trên cơ sở hệ thống sạc xe nguyên bản BYD, nền tảng đào tạo lập kế hoạch cho các mạch như sạc chậm giao diện, dây sạc chậm, sạc xe, pin điện, vv Các tín hiệu chính có thể được đo và phím các thành phần và mạch có thể được thiết lập cho sự thất bại, mà thực sự cho phép sinh viên trải nghiệm quá trình kiểm soát của. Hệ thống, nghĩa là làm thế nào để đánh thức hệ thống, làm thế nào để kiểm soát rơle, và cách theo dõi quá trình sạc.
• Nền tảng đào tạo được trang bị mạch hệ thống sơ đồ. Học sinh có thể hiểu và phân tích quá trình làm việc và chiến lược  kiểm soát trực tiếp bằng cách so sánh sơ đồ mạch với vật thật. Trong khi đó, hệ thống có thể được thiết lập cho sự thất bại.
• Nền tảng được trang bị tải điện công suất cao thiết bị tải và các tải khác nhau có thể được chọn thông qua một dừng công tắc.
• Dải đèn LED được bố trí trong lớp bảo vệ của dây nối cao áp. Khi có dòng điện trong hệ thống dây điện khai thác, dải LED có thể được sử dụng để hiển thị hướng của hiện tại.
• Hệ thống được trang bị đồng hồ hiển thị điện áp sạc, sạc đồng hồ hiển thị hiện tại, sạc nhiệt độ súng, nhiệt độ pin pin, và màn hình khác thiết bị.
• Nó được trang bị hệ thống cài đặt lỗi hệ thống Android, có thể thiết lập các lỗi của cọc sạc thông minh.

Thông số kỹ thuật
Công tắc rò rỉ: 1no
Công tắc điều khiển nhiệt độ: 4nos
Công tắc khí: 1no
Bảo vệ sốc điện: 1no
Công tắc tơ AC: 1no
Bộ mô phỏng tải sạc: 1no
Bảng điều khiển thông minh: 1no
Đặt giao diện tải sạc GB: 1no
Bộ súng sạc: 1no
Giá đỡ súng: 1no
Công tắc dừng khẩn cấp: 1no
Sạc vôn kế tải: 1no
Sạc ampe kế tải: 1no
Nhiệt kế tải sạc: 1no
Nhiệt kế giữ súng: 1no
Bộ sơ đồ giảng dạy và khung hợp kim nhôm: 1no
