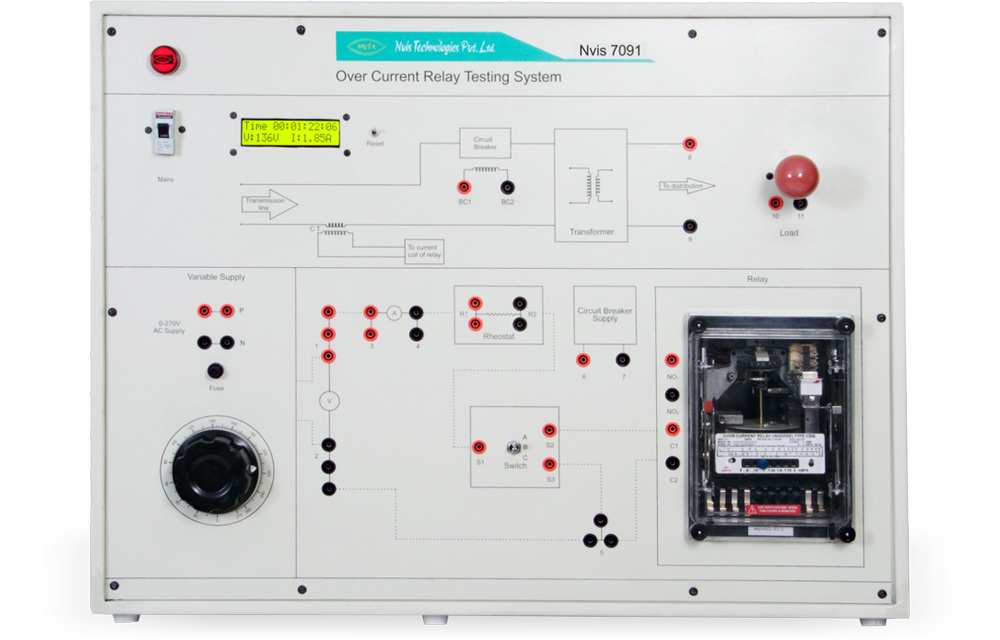

Hệ thống kiểm tra rơle hiện đại Nvis 7091

Mô tả Sản phẩm

Nvis 7091 Over Hệ thống kiểm tra rơle hiện tại là một sản phẩm học tập hữu ích cho các phòng thí nghiệm điện. Rơle hiện tại giám sát quá tải cân bằng chung và có cài đặt hiện tại / thời gian. Các cài đặt này xác định các sơ đồ bảo vệ. Rơle là loại IDMT có các đặc điểm thời gian vấp khác nhau với các điều kiện hiện tại khác nhau. Chúng được phân loại theo các đường cong đặc trưng của chúng cho biết tốc độ hoạt động vấp ngã. Các cài đặt thông thường cho rơle là 0,5-2 Ampe trong 1-10 giây.

Nvis 7091 có điện áp chính xác, đo dòng điện và thời gian. Nó bao gồm nguồn cung cấp biến tích hợp, vôn kế kỹ thuật số, ampe kế, bộ đếm thời gian. Hoạt động hẹn giờ là tự động khi dòng điện được áp dụng cho rơle. Hoạt động tự động này đảm bảo đo thời gian vấp chính xác.

Nvis 7091, Hệ thống kiểm tra chuyển tiếp hiện tại là một nền tảng lý tưởng để tăng cường giáo dục, đào tạo, kỹ năng và phát triển trong tâm trí trẻ của chúng ta.

Tính năng sản phẩm
Bảng chữ cái LCD chữ lớn 16X2 cho khả năng hiển thị tốt hơn
Rơle điện để hiểu cơ chế bên trong và hoạt động của nó
Hiển thị đồng thời điện áp, dòng điện trên LCD
Hẹn giờ tự động sẵn có khởi động và dừng với rơle
Nguồn điện sẵn có cho rơle
Biểu đồ biểu diễn kết nối rơle trong đường truyền
Thiết kế độc quyền và hấp dẫn
Được thiết kế bằng cách xem xét tất cả các tiêu chuẩn an toàn
CD tài liệu học tập
Phạm vi học tập
Để nghiên cứu IDMT qua rơle hiện tại và các ứng dụng của nó
Để nghiên cứu và sử dụng hệ số cài đặt phích cắm
Để nghiên cứu và sử dụng hệ số cài đặt thời gian
Để nghiên cứu và xác minh Đặc tính hoạt động của Rơle quá dòng ở các cài đặt thời gian cắm & cắm khác nhau

Product Description

Nvis 7091 Over Current Relay Testing System is a useful learning product for electrical laboratories. Over Current Relay monitors general balanced overloading and has current/time settings. These settings determine the protective schemes. The relay is IDMT type which has different tripping time characteristics with different current conditions. These are classified in accordance with their characteristic curves which indicate the speed of tripping operation. The typical settings for relay is 0.5-2 Amp in 1-10 seconds.

Nvis 7091 has accurate voltage, current & time measurement.It includes built-in variable supply, digital voltmeter, ammeter, timer. The timer operation is automatic when current is applied to relay. This automatic operation ensures accurate tripping time measurement.

Nvis 7091, Over Current Relay Testing System is an ideal platform to enhance education, training, skills & development amongs our young minds.

Product Features

•  Alphanumeric 16X2 Big Font LCD for better visibility
•  Electromechanical relay to understand internal mechanism and its working
•  Simultaneous display of voltage, current on LCD
•  Inbuilt automatic timer that starts and stop with relay
•  Inbuilt Power Source for relay
•  Diagrammatic representation of relay connection in transmission line
•  Exclusive and attractive design
•  Designed by considering all the safety standards
•  Learning material CD

Scope of Learning
