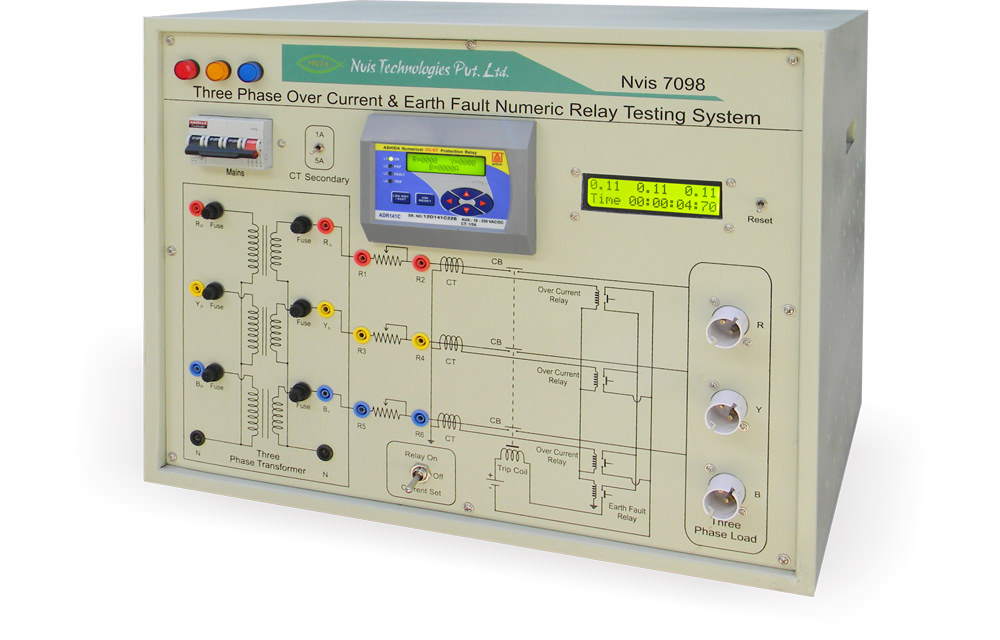

Hệ thống kiểm tra rơle số lỗi ba pha Nvis 7098

Mô tả Sản phẩm

Nvis 7098 Lỗi ba pha so với hiện tại & Trái đất Hệ thống kiểm tra rơle số là một sản phẩm hữu ích cho các phòng thí nghiệm hệ thống điện. Mục đích chính của rơle bảo vệ là phát hiện và xác định lỗi và ngắt nguồn điện cho thiết bị để tránh toàn bộ mạng bị hỏng hoặc gây ra nhiều thiệt hại hơn cho nhân viên hoặc thiết bị. Rơle quá dòng hoạt động khi dòng tải vượt quá giá trị đặt trước, trong khi chức năng của Rơle nối đất là bảo vệ bất kỳ hệ thống nào khỏi sự cố chạm đất.

Nvis 7098 bao gồm Bộ vi xử lý chuyển tiếp ba pha dựa trên bộ vi điều khiển dựa trên bộ vi điều khiển có sẵn để điều khiển các đường cong đặc trưng khác nhau ở các cài đặt hệ số nhân thời gian (TMS) khác nhau và Cài đặt hiện tại. Việc cài đặt và lựa chọn các đường cong đặc trưng được thực hiện bằng bàn phím cảm ứng mềm được cung cấp trên bảng mặt trước của Rơle số. Có một màn hình LCD phông chữ lớn để hiển thị tất cả các thông số cần thiết trong một khung hình duy nhất.

Nvis 7098 cũng cung cấp cơ sở để tiêm và điều chỉnh dòng điện để phân tích Rơle số ở các giá trị hiện tại khác nhau. Tất cả các thiết bị bảo vệ cần thiết như MCB, Cầu chì, vv đã được sử dụng để đảm bảo an toàn tối đa.

Nvis 7098, Hệ thống kiểm tra rơle số lỗi ba pha trên hiện tại và trái đất là một nền tảng lý tưởng để tăng cường giáo dục, đào tạo, kỹ năng và phát triển trong tâm trí trẻ của chúng ta.

Tính năng sản phẩm
Bốn phần tử (Lỗi ba pha + Trái đất) Không chuyển hướng trên Rơle số IDMT / DMT hiện tại
Rơle số cung cấp Cơ sở lựa chọn đường cong: Nghịch đảo bình thường 1 (C1), Nghịch đảo bình thường 2 (C2), Nghịch đảo cực kỳ (C3), Nghịch đảo cực kỳ (C4), Nghịch đảo thời gian dài (C5) và xác định thời gian (C6)
Tương thích để tính toán nội bộ của dòng điện không tuần tự (3Io) trong lỗi đất
Được cung cấp với Cơ sở lựa chọn thứ cấp CT (1A hoặc 5A)
LCD phông chữ lớn để hiển thị hiện tại đầu vào và thời gian vấp
Được cung cấp với nguồn tiêm hiện tại
Trình diễn vi điều khiển dựa trên số vi điều khiển
Được thiết kế bằng cách xem xét tất cả các biện pháp an toàn
Biểu diễn biểu đồ để dễ dàng kết nối
Tài liệu học tập trực tuyến phong phú
Phạm vi học tập
Nghiên cứu và xác minh Đặc điểm hoạt động của Chuyển tiếp số lỗi ba pha trên hiện tại và trái đất với các cài đặt hệ số nhân thời gian (TMS) và cài đặt hiện tại khác nhau
Nghiên cứu và sử dụng Hệ số thiết lập thời gian (TMS) trong Rơle số
Nghiên cứu về hoạt động và kết nối của rơle số ba pha trên hiện tại và trái đất trong đường truyền

Product Description

Nvis 7098 Three Phase Over Current & Earth fault Numeric Relay Testing System is a useful product for Electrical Power System Laboratories. The main purpose of protection relay is to detect and identify faults and interrupts power to the equipment to avoid the entire network to fail or cause more damages to personnel or equipment. An Over Current Relay operates when the load current exceeds a preset value, whereas the function of Earth Fault Relay is to protect any system from earth fault.

Nvis 7098 includes inbuilt Microcontroller based Three Phase Over Current and Earth Fault Numerical Relay with facilities to select various characteristic curves at different Time Multiplier Settings (TMS) and Current Settings. The setting and selection of characteristic curves are carried out by a soft touch keypad provided on the front panel of the Numeric Relay. There is a large font LCD to display all necessary parameters in a single frame.

Nvis 7098 also provides facility to inject and adjust the current to analyze the Numerical Relay at different current values. All the requisite protective devices such as MCB, Fuses, etc. have been used for utmost safety.

Nvis 7098, Three Phase Over Current & Earth Fault Numeric Relay Testing System is an ideal platform to enhance education, training, skills & development amongs our young minds.

Product Features

• Four element (Three Phase + Earth Fault) Non Directional Over Current IDMT/DMT Numeric Relay
•  Numeric Relay provides with Curve�s Selection Facility: Normal Inverse 1(C1), Normal Inverse 2(C2), Very Inverse (C3), Extremely Inverse (C4), Long time Inverse (C5) and define Time (C6)
•  Compatible for Internal calculation of zero sequence current (3Io) under earth fault
•  Provided with CT Secondary Selection Facility (1A or 5A)
•  Large Font LCD for input current and tripping time display
•  Provided with Current Injection Source
•  Microcontroller based Numeric Relays Demonstration
•  Designed by considering all the safety measures
•  Diagrammatic Representations for the ease of connections
•  Rich online learning material

Scope of Learning
