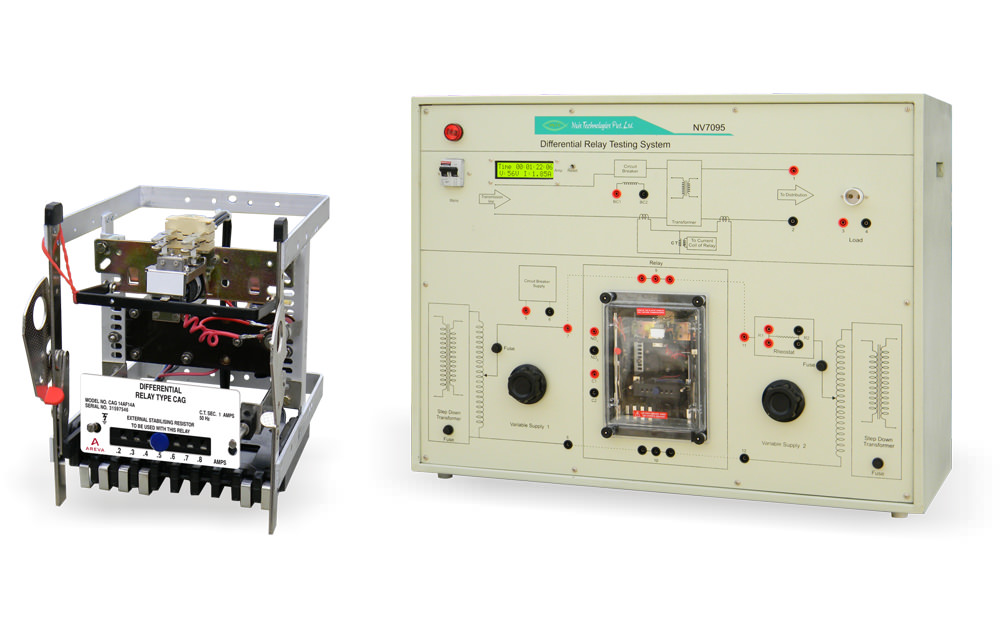

Hệ thống kiểm tra rơle vi sai Nvis 7095

Mô tả Sản phẩm

Hệ thống kiểm tra rơle vi sai Nvis 7095 là một sản phẩm đa năng cho các phòng thí nghiệm điện. Các loại rơle khác nhau được sử dụng làm thiết bị bảo vệ kết hợp với bộ ngắt mạch trong hệ thống điện. Rơle khác nhau hoạt động do dòng điện vi sai chạy trong mạch. Khi dòng điện giữa hai phần khác nhau từ một giá trị đã biết và cho phép, rơle sẽ bị ngắt và bảo vệ thiết bị được kết nối.

Rơle vi sai yêu cầu hai nguồn hiện tại để vận hành và thử nghiệm. Đối với điều này, hai đơn vị tiêm hiện tại được cung cấp với hệ thống. Dòng điện của cả hai đơn vị tiêm được hiển thị trên LCD với dòng điện vi sai để thực hiện thí nghiệm với độ ổn định và độ chính xác cao hơn. Các sinh viên có thể hiểu hoạt động của rơle vi sai bằng cách đo các đặc tính vận hành. Họ cũng có thể tìm hiểu kết nối của thiết bị bảo vệ này trong mạch điện.

Nvis 7095, Hệ thống kiểm tra rơle vi sai là một nền tảng lý tưởng để tăng cường giáo dục, đào tạo, kỹ năng & phát triển trong tâm trí trẻ của chúng ta.

Tính năng sản phẩm
Bảng chữ cái LCD chữ lớn 16X2 cho khả năng hiển thị tốt hơn
Rơle điện để hiểu cơ chế bên trong và hoạt động của nó
Inariilt Variac một pha với sự cô lập
Hai đơn vị tiêm hiện tại thay đổi
Cài đặt chức năng vấp
Thiết kế độc quyền và hấp dẫn
Biểu đồ biểu diễn kết nối rơle trong đường truyền
Được thiết kế bằng cách xem xét tất cả các tiêu chuẩn an toàn
CD tài liệu học tập
Phạm vi học tập
Để nghiên cứu và xác minh các đặc tính hoạt động của Rơle vi sai với cài đặt phích cắm khác nhau
Nghiên cứu kết nối Rơle vi sai trong mạch điện

Product Description

Nvis 7095 Differential Relay Testing System is a versatile product for electrical laboratories. Various type of relays are used as protection devices in combination with circuit breaker in electrical system. The Different Relay operates due to differential current flowing in the circuit. When current between two sections vary from a known and permissible value, the relay gets tripped and protects the connected device.

The Differential Relay requires two current sources for its operating & testing. For this, two current injection units are provided with the system. The current of both the injection units are displayed on LCD with the differential current to perform the experiment with higher stability & accuracy. The students can understand the working of differential relay by measuring the operating characteristics. They can also learn the connection of this protection device in the electrical circuit.

Nvis 7095, Differential Relay Testing System is an ideal platform to enhance education, training, skills & development amongs our young minds.

Product Features

•  Alphanumeric 16X2 Big Font LCD for better visibility
•  Electromechanical relay to understand internal mechanism and its working
•  Inbuilt Single Phase Variac with isolation
•  Two variable current injection units
•  Tripping function settings
•  Exclusive and attractive design
•  Diagrammatic representation of relay connection in transmission line
•  Designed by considering all the safety standards
•  Learning material CD

Scope of Learning
