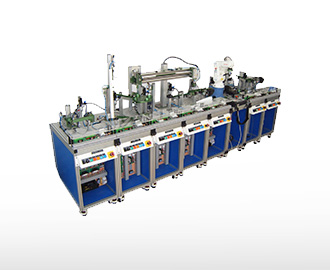

Hệ thống sản xuất mô-đun I CPE-MPS200

Liên hệ

Tính năng / Chức năng Các tính năng • Hệ thống sản xuất mô-đun linh… Xem thêm

Mua hàng

Từ khóa:

Thông tin chi tiết

Tính năng / Chức năng

Các tính năng
• Hệ thống sản xuất mô-đun linh hoạt có thể thích ứng với các yêu cầu khác nhau của khách hàng thông qua các biến thể trong các trạm của nó
• Được thiết kế để giúp người dùng tìm hiểu cơ chế sản xuất và lập trình PLC
• Hỗ trợ đào tạo kỹ thuật cấp cao về công nghệ cảm biến, rô bốt, mạng PLC và khí nén
• Cấu hình hệ thống của từng quy trình: Phân phối, Kiểm tra, Khoan, Đệm, Robot, Máy ép thủy lực và Phân loại kho

Thông số kỹ thuật

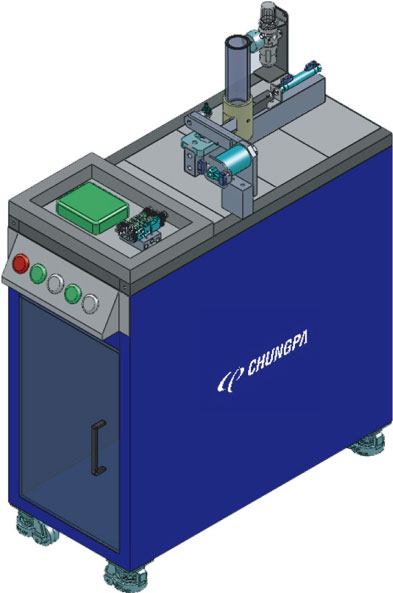

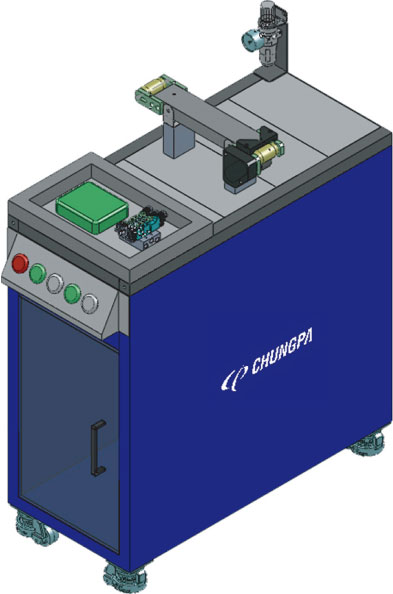

Trạm phân phối CPE-MPS200A
	Cấu hình hệ thống 1) Nhà cung cấp vật liệu 2) Tạp chí 3) Xylanh quay 4) Tấm làm việc hồ sơ 5) Bộ phận bảo dưỡng 6) Bảng thí nghiệm 7) Khối điện từ Bảng điều khiển 1) Đẩy S / W: 4EA 2) Chọn S / W: 1EA 3) Dừng khẩn cấp S / W: 1EA 4) Bộ rung 5) Bảng tên: 8 loại Điều khiển hệ thống 1) Đầu vào / ra 2) Đầu cuối giao diện bảng điều khiển (SIU-I16, SIU-O16) 3) Bảo vệ mạch 4) Nguồn điện 5) Bộ lọc tiếng ồn 6) Ống dẫn cáp
Trạm kiểm tra (CPE-MPS200B)
	Cấu hình hệ thống 1) Thiết bị kiểm tra 2) Xylanh quay 3) Tấm làm việc hồ sơ 4) Bộ phận bảo dưỡng 5) Bảng thí nghiệm 6) Khối điện từ Bảng điều khiển 1) Đẩy S / W: 4EA 2) Chọn S / W: 1EA 3) Dừng khẩn cấp S / W: 1EA 4) Bộ rung 5) Bảng tên: 8 loại Điều khiển hệ thống 1) Đầu vào / ra 2) Đầu cuối giao diện bảng điều khiển (SIU-I16, SIU-O16) 3) Bảo vệ mạch 4) Nguồn điện 5) Bộ lọc tiếng ồn 6 ) Ống dẫn cáp

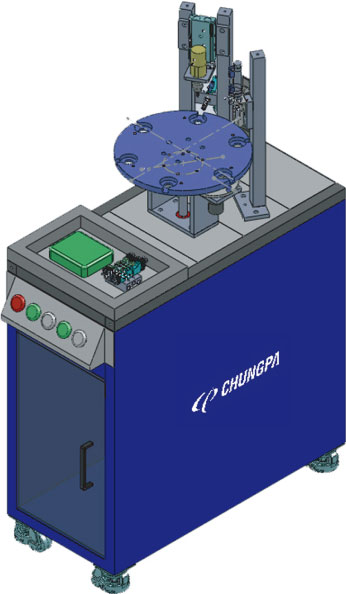

Trạm xử lý (CPE-MPS200C)
	Cấu hình hệ thống 1) Chỉ số 2) Thiết bị kẹp 3) Máy khoan nhỏ 4) Thanh trượt di chuyển 5) Kiểm tra quy trình 6) Hồ sơ làm việc 7) Bộ phận bảo dưỡng 8) Bảng thí nghiệm 9) Khối điện từ Bảng điều khiển 1) Đẩy S / W: 4EA 2) Chọn S / W: 1EA 3) Dừng khẩn cấp S / W: 1EA 4) Bộ rung 5) Bảng tên: 8 loại Điều khiển hệ thống 1) Đầu vào / ra 2) Đầu cuối giao diện bảng điều khiển (SIU-I16, SIU-O16) 3) Bảo vệ mạch 4) Nguồn điện 5) Bộ lọc tiếng ồn 6) Ống dẫn cáp
Trạm xử lý (CPE-MPS200D)
	Cấu hình hệ thống 1) Truyền song song 2) Truyền dọc 3) Bộ kẹp 4) Thiết bị cung cấp và phân phối 5) Tấm làm việc hồ sơ 6) Bộ phận bảo dưỡng 7) Bảng thí nghiệm 8) Khối điện từ Bảng điều khiển 1) Đẩy S / W: 4EA 2) Chọn S / W: 1EA 3) Dừng khẩn cấp S / W: 1EA 4) Bộ rung 5) Bảng tên: 8 loại Điều khiển hệ thống 1) Đầu cuối I / O 2) Đầu cuối giao diện bảng điều khiển (SIU-I16, SIU-O16) 3) Bảo vệ mạch 4) Nguồn điện 5) Bộ lọc tiếng ồn 6) Ống dẫn cáp
Trạm đệm (CPE-MPS200E)
	Cấu hình hệ thống 1) Thiết bị đệm 2) Tấm làm việc hồ sơ 3) Bảng điều khiển bảng thí nghiệm 1) Thiết bị đệm 2) Tấm làm việc cấu hình 3) Bảng điều khiển hệ thống thí nghiệm 1) Đầu nối I / O 2) Đầu cuối giao diện bảng điều khiển (SIU-I16, SIU -O16) 3) Bảo vệ mạch 4) Nguồn điện 5) Bộ lọc tiếng ồn 6) Ống dẫn cáp

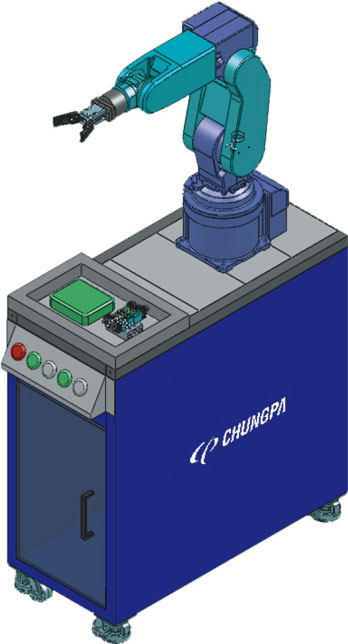

Trạm Robot (CPE-MPS200F)
	Cấu hình hệ thống 1) Robot 2) Bộ điều khiển 3) Bộ điều khiển hoạt động 4) GRIPPER 5 ) Bệ robot 6) Tấm làm việc hồ sơ 7) Bộ phận bảo dưỡng 8) Bảng thí nghiệm 9) Điều khiển hệ thống khối van 1) Đầu nối I / O 2) I / O Cáp 3) Bảng điều khiển 4) Đầu nối giao diện bảng điều khiển (SIU-I16, SIU-O16) 5) Bảo vệ mạch 6) Nguồn điện 7) Bộ lọc tiếng ồn 8) Ống dẫn cáp

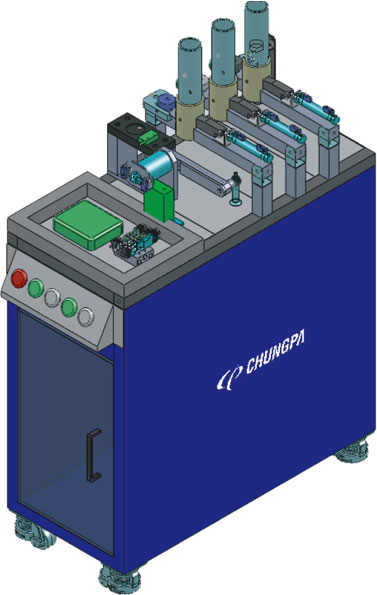

Trạm lắp ráp (CPE-MPS200G)
	Cấu hình hệ thống 1) Thiết bị phát hiện và lắp ráp vật liệu 2) Nhà cung cấp linh kiện (3 BỘ) 3) Xylanh quay 4) Tấm làm việc hồ sơ 5) Bộ phận bảo dưỡng 6) Bảng thí nghiệm 7) Bảng điều khiển khối điện từ 1) Đẩy S / W: 4EA 2) Chọn S / W: 1EA 3) Dừng khẩn cấp S / W: 1EA 4) Bộ rung 5) Bảng tên: 8 loại Điều khiển hệ thống 1) Đầu vào / ra 2) Đầu cuối giao diện bảng điều khiển (SIU-I16, SIU-O16) 3) Bảo vệ mạch 4) Nguồn điện 5) Bộ lọc tiếng ồn 6) Ống dẫn cáp

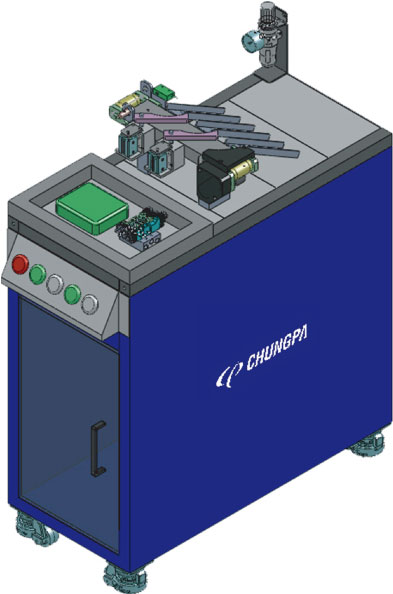

Trạm phân loại (CPE-MPS200H)
	Cấu hình hệ thống 1) Thiết bị phát hiện vật liệu 2) Thiết bị chuyển 3) Thiết bị phân loại 4) Tấm làm việc hồ sơ 5) Bộ phận bảo dưỡng 6) Bảng thí nghiệm 7) Khối điện từ Bảng điều khiển 1) Đẩy S / W: 4EA 2) Chọn S / W: 1EA 3) Dừng khẩn cấp S / W: 1EA 4) Bộ rung 5) Bảng tên: 8 loại Điều khiển hệ thống 1) Đầu vào / ra 2) Đầu cuối giao diện bảng điều khiển (SIU-I16, SIU-O16) 3) Bảo vệ mạch 4) Nguồn điện 5) Bộ lọc tiếng ồn 6) Ống dẫn cáp

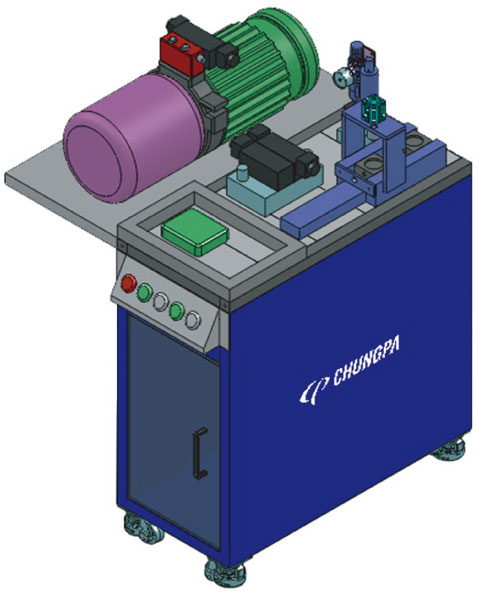

Trạm đột thủy lực (CPE-MPS200I)
	Cấu trúc: Nhôm profi le [750 (W) x 750 (D) x 30 (H) mm] Khoảng trống: 25mm Giao diện PLC – Đầu vào: 8 điểm – Đầu ra: 8 điểm – Đầu nối I / O hệ thống: 25 chân Van khí nén – 5 / Van khí nén 2 chiều: 3ea Van thủy lực – Van thủy lực 2/2 chiều: 2ea – Van thủy lực 4/2 chiều: 1ea – Van thủy lực 3/4 3 chiều: 1ea Ống cấp liệu: Nắp cuối kiểu thẳng đứng Thiết bị truyền động khí nén : 3ea (tác động đơn x 1, tác động kép x 2) Cảm biến kỹ thuật số : 8ea (cảm biến tiệm cận x 6, cảm biến áp suất x 1, bộ phát x 1) Đầu vào và đầu ra: [Đầu vào] 8 điểm, [đầu ra] 4 điểm Thiết bị bảo dưỡng: Đồng hồ áp suất, van an toàn 3/2 chiều và bộ điều chỉnh khí nén Áp suất làm việc: Max. 60 Bar Nguồn điện: 24VDC

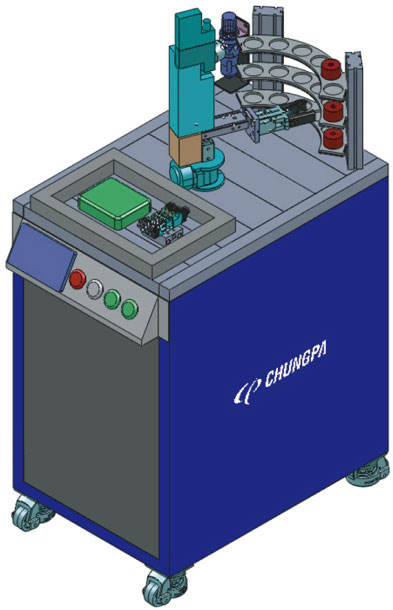

Trạm phân loại kho (CPE-MPS200J)
	Cấu trúc: Nhôm profi le [750 (W) x 750 (D) x 30 (H) mm] Khoảng trống: 25mm Giao diện PLC – Đầu vào: 8 điểm – Đầu ra: 8 điểm – Đầu nối I / O hệ thống: 25 chân Van khí nén – 5 / Van khí nén 2 chiều: 2ea Phát hiện: Cảm biến quang học, bảng điều khiển cảm ứng màu, 12 ~ 32mm Vị trí cấp : Động cơ, bộ mã hóa dọc, bộ điều khiển servo Vị trí khe cắm : Động cơ, bộ mã hóa dọc, bộ điều khiển xoay Bộ truyền động khí nén : 2ea (tác động kép x 1 , bộ kẹp song song khí nén x 1) Cảm biến kỹ thuật số : 3ea (cảm biến tiệm cận x 2, bộ phát / bộ thu x 1) Đầu vào và đầu ra : [Đầu vào] 8 điểm, [đầu ra] 8 điểm Thiết bị bảo trì : Đồng hồ đo áp suất, van an toàn 3/2 chiều và bộ điều chỉnh khí nén Áp suất làm việc : 5 ~ 6 Bar Nguồn điện : 24VDC
