Hệ thống sản xuất mô-đun II CPE-MPS300

Liên hệ

Tính năng / Chức năng Các tính năng • Hệ thống sản xuất mô-đun linh… Xem thêm

Mua hàng

Từ khóa:

Thông tin chi tiết

Tính năng / Chức năng

Các tính năng
• Hệ thống sản xuất mô-đun linh hoạt có thể thích ứng với các yêu cầu khác nhau của khách hàng thông qua các biến thể trong các trạm của nó
• Được thiết kế để giúp người dùng tìm hiểu cơ chế sản xuất và lập trình PLC
• Hỗ trợ đào tạo kỹ thuật cấp cao về công nghệ cảm biến, rô bốt, mạng PLC và khí nén
• Cấu hình hệ thống của từng quy trình: Phân phối, Kiểm tra, Khoan, Robot, Lắp ráp và Phân loại

Thông số kỹ thuật

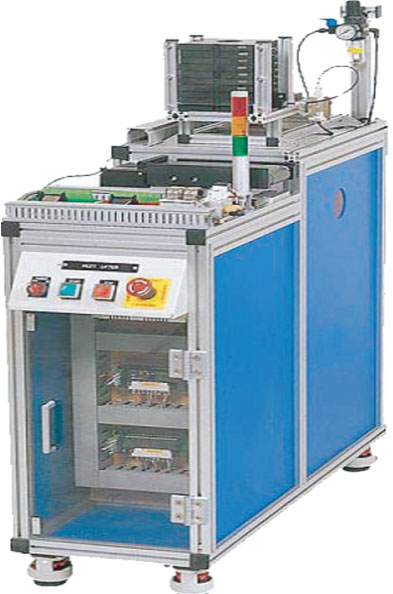

Bộ nâng đầu vào (CPE-MPS300A)
	Cấu hình hệ thống 1) Nhà cung cấp Pallet và Băng tải nâng 2) Tấm làm việc hồ sơ 3) Bộ phận bảo dưỡng 4) Bảng thí nghiệm 5) Khối điện từ 6) Bảng điều khiển

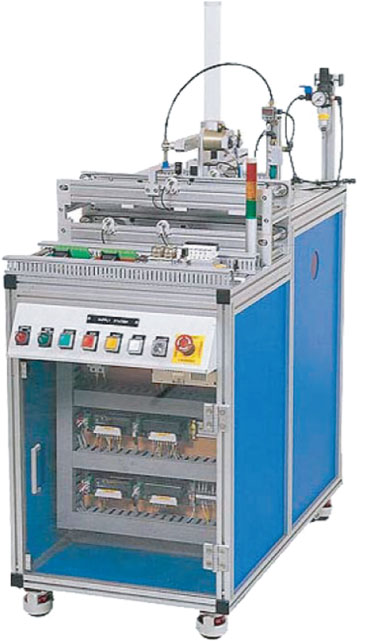

Trạm phân phối I (CPE-MPS300B)
	Quy trình và Đặc điểm Trong Quy trình Cung cấp, vật liệu được cung cấp cho pallet JIG đứng tại băng tải, bởi Nhà cung cấp Pallet và Nhà cung cấp vật liệu thông qua Xi lanh xoay. Nhà cung cấp vật liệu cung cấp các vật liệu được nạp trong Tạp chí đến một vị trí đã chọn theo chuỗi của xi lanh. Sinh viên sẽ hiểu cách các tài liệu được cung cấp cho Tạp chí Tải trong công nghiệp. Cấu hình hệ thống 1) Nhà cung cấp nguyên liệu và tạp chí 2) Tấm làm việc hồ sơ 3) Băng tải hai cấp 4) Bộ phận bảo dưỡng 5) Bảng thí nghiệm 6) Khối điện từ 7) Bảng điều khiển
Trạm kiểm tra (CPE-MPS300C)
	Quy trình và Đặc điểm Vật liệu trên pallet đứng đang được hút bằng Chân không và đưa đến bệ kiểm tra bằng trụ quay tay để phân biệt kích thước của vật liệu. Với dữ liệu phân biệt, vật liệu đi qua được đưa đến pallet đứng bằng trụ quay. Vật liệu không đi qua được sẽ được chuyển đến Chute. Sau đó, Nhà cung cấp vật liệu thứ 2 cung cấp vật liệu và thực hiện quy trình tương tự. Cấu hình hệ thống 1) Thiết bị kiểm tra 2) Xi lanh quay 3) Nhà cung cấp vật liệu thứ 2 và tạp chí 4) Tấm làm việc hồ sơ 5) Băng tải hai cấp 6) Bộ phận bảo dưỡng 7) Bảng thí nghiệm 8) Khối điện từ 9) Bảng điều khiển

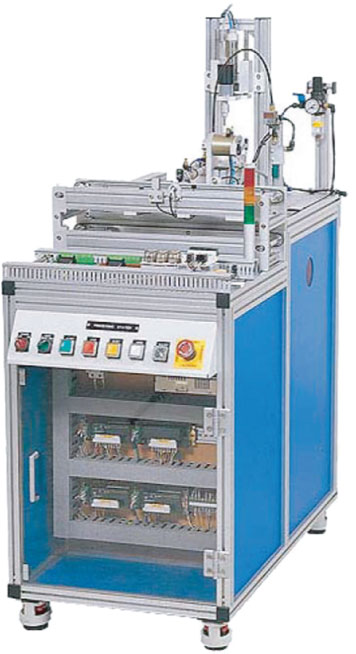

Trạm xử lý (CPE-MPS300D)
	Quy trình và Đặc điểm Trong quy trình này, vật liệu trong pallet đứng được hút chân không qua trụ ram quay và được chuyển đến JIG Chế tạo Máy khoan. Sau khi được kẹp và khoan, vật liệu được chuyển đến pallet dự phòng trên băng tải nhờ trụ quay tay. Cấu hình hệ thống 1) Xi lanh cánh tay quay 180 ° 2) Thiết bị kẹp 3) Máy khoan nhỏ 4) Thanh trượt chuyển 5) Băng tải hai cấp 6) Tấm làm việc cấu hình 7) Bộ phận bảo dưỡng 8) Bảng thí nghiệm 9) Khối điện từ 10) Bảng điều khiển

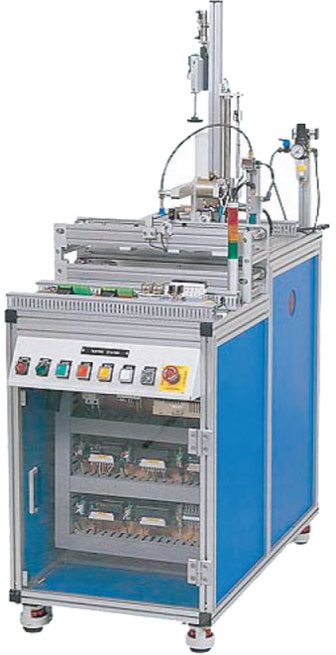

Trạm phân phối II (CPE-MPS300E)
	Quá trình và Đặc điểm Trong quá trình này, vật liệu chế tạo trên pallet đứng được đưa đến vị trí cảm biến để kiểm tra chất lượng của vật liệu. Sau đó, vật liệu được cung cấp cho Assembly JIG với dữ liệu đã được cảm nhận. Thông qua dữ liệu đó, các thành phần của Nhà cung cấp phụ tùng trở nên tải (nhôm, nhựa trắng, nhựa xanh). Cấu hình hệ thống 1) Thiết bị phân loại 2) Nhà cung cấp bộ phận: 3 bộ 3) Tấm làm việc hồ sơ 4) Băng tải hai cấp. 5) Bộ phận bảo dưỡng 6) Bảng thí nghiệm 7) Khối điện từ 8) Bảng điều khiển

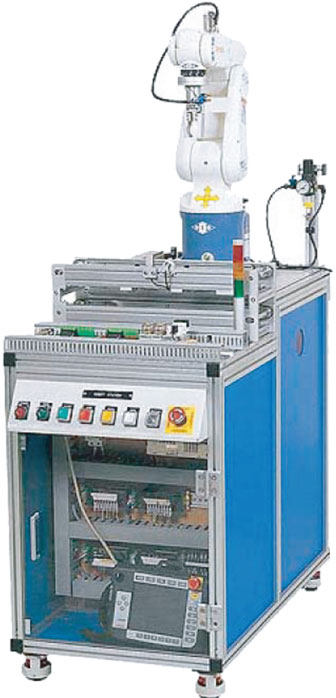

Trạm Robot (CPE-MPS300F)
	Cấu hình hệ thống 1) Robot (VP-6242FM) 2) Bộ điều khiển robot 3) Bộ điều khiển vận hành 4) GRIPPER 5) Đế robot 6) Bảng thí nghiệm 7) Băng tải hai cấp 8) Rơle 9) Khối van 10) Bảng điều khiển

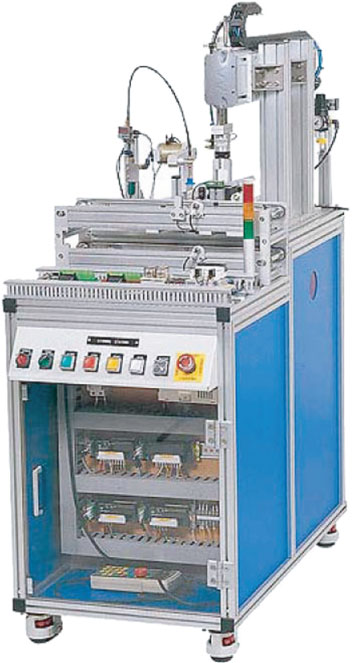

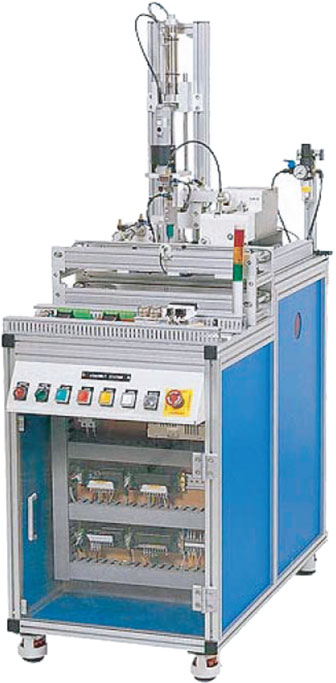

Trạm lắp ráp (CPE-MPS300G)
	Quy trình và Đặc điểm Vật liệu đã nạp được robot vận chuyển đến vị trí lắp ráp. Và vít được cung cấp để lắp ráp vật liệu từ bộ cấp vít. Khi hoàn thành việc cung cấp vít, vật liệu được đưa đến vị trí bắt vít bằng cách lắp ráp rô bốt và bắt vít bằng trình điều khiển điện tử. Các sản phẩm đã được bắt vít hoàn chỉnh được đưa đến vị trí chờ bằng robot. Robot nhặt các sản phẩm đã hoàn thành và đưa đến pallet chờ. Cấu hình hệ thống 1) Bộ điều khiển trục vít & Hệ thống nạp liệu 2) Xi lanh xoay 3) Thiết bị kẹp 4) Băng tải hai cấp 5) Tấm làm việc cấu hình 6) Bộ phận bảo dưỡng 7) Khối điện từ 8) Bảng điều khiển

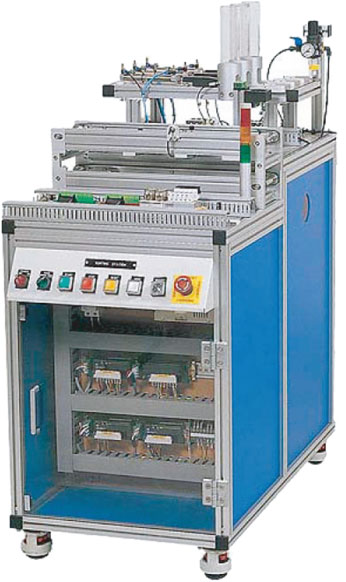

Trạm phân loại (CPE-MPS300H)
	Quy trình và đặc điểm Vật liệu chế tạo trên pallet đứng được Robot Descartes nhặt và đưa đến vị trí cảm biến để kiểm tra chất lượng của vật liệu. Sau đó, vật liệu được cung cấp cho Thanh trượt phân loại với dữ liệu đã được cảm nhận. Thông qua dữ liệu đó, nó được tự động sắp xếp và lưu trữ theo chất lượng của vật liệu (nhôm, nhựa trắng, nhựa xanh). Cấu hình hệ thống 1) Thiết bị phân loại và xi lanh quay 2) Tấm làm việc hồ sơ 3) Băng tải hai cấp 4) Bộ phận bảo dưỡng 5) Bảng thí nghiệm 6) Khối điện từ 7) Trang trình bày 8) Robot Cartesian 9) Băng tải nâng 10) Bảng điều khiển
Outlet Lifter (CPE-MPS300I)
	Cấu hình hệ thống 1) Băng tải nâng 2) Tấm làm việc hồ sơ 3) Bộ phận bảo dưỡng 4) Bảng thí nghiệm 5) Khối điện từ 6) Bảng điều khiển
