Hệ Thống Thiết Bị Làm Lạnh Nước Muối – Sản Xuất Nước Đá – METAL 6000

Hệ thống dạy học làm lạnh nước muối – sản xuất nước đá

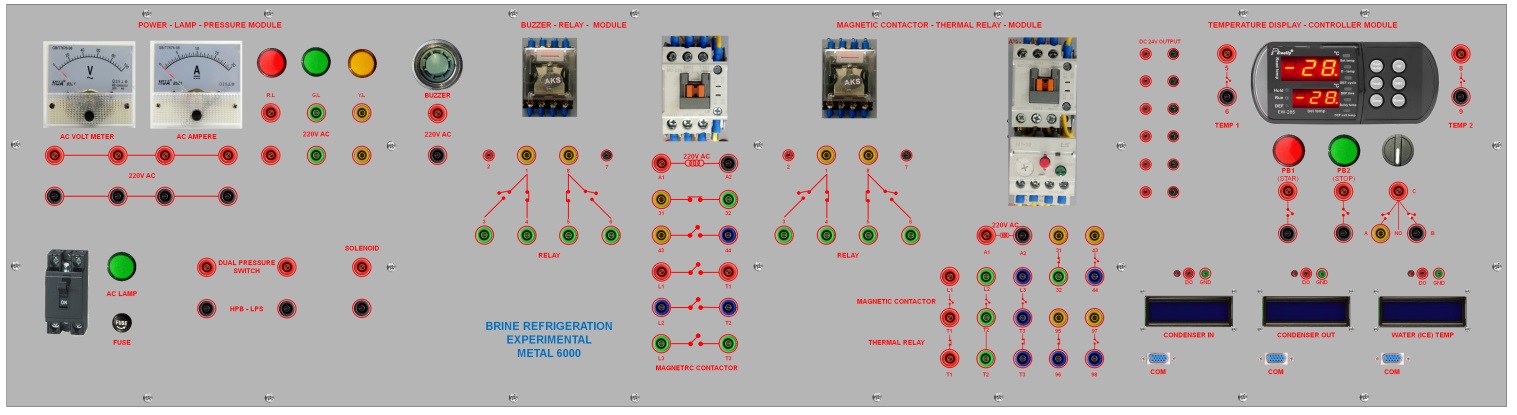

PANEL ĐIỀU KHIỂN: Nguồn điện xoay chiều 220V AC kết nối với  MCB, Công tắc MCB ON OFF, Đồng hồ đo điện áp và dòng điện, Bộ còi báo động, Đèn cảnh báo (Đỏ, Xanh lục, Cam), Công tắc áp suất cao, áp suất thấp, Công tắc từ, Rơle trung gian, Rơle nhiệt, Nút nhấn, công tắt 3 vị trí, bộ hiển thị và điều khiển nhiệt độ. 03 bộ hiển thị và điều khiển nhiệt độ bằng phần mềm gồm LCD, board Arduino, board giao tiếp RS232 với máy tính. Nguồn DC 24V.

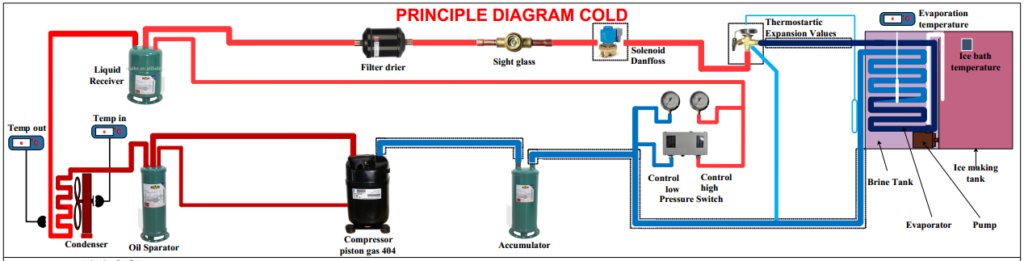

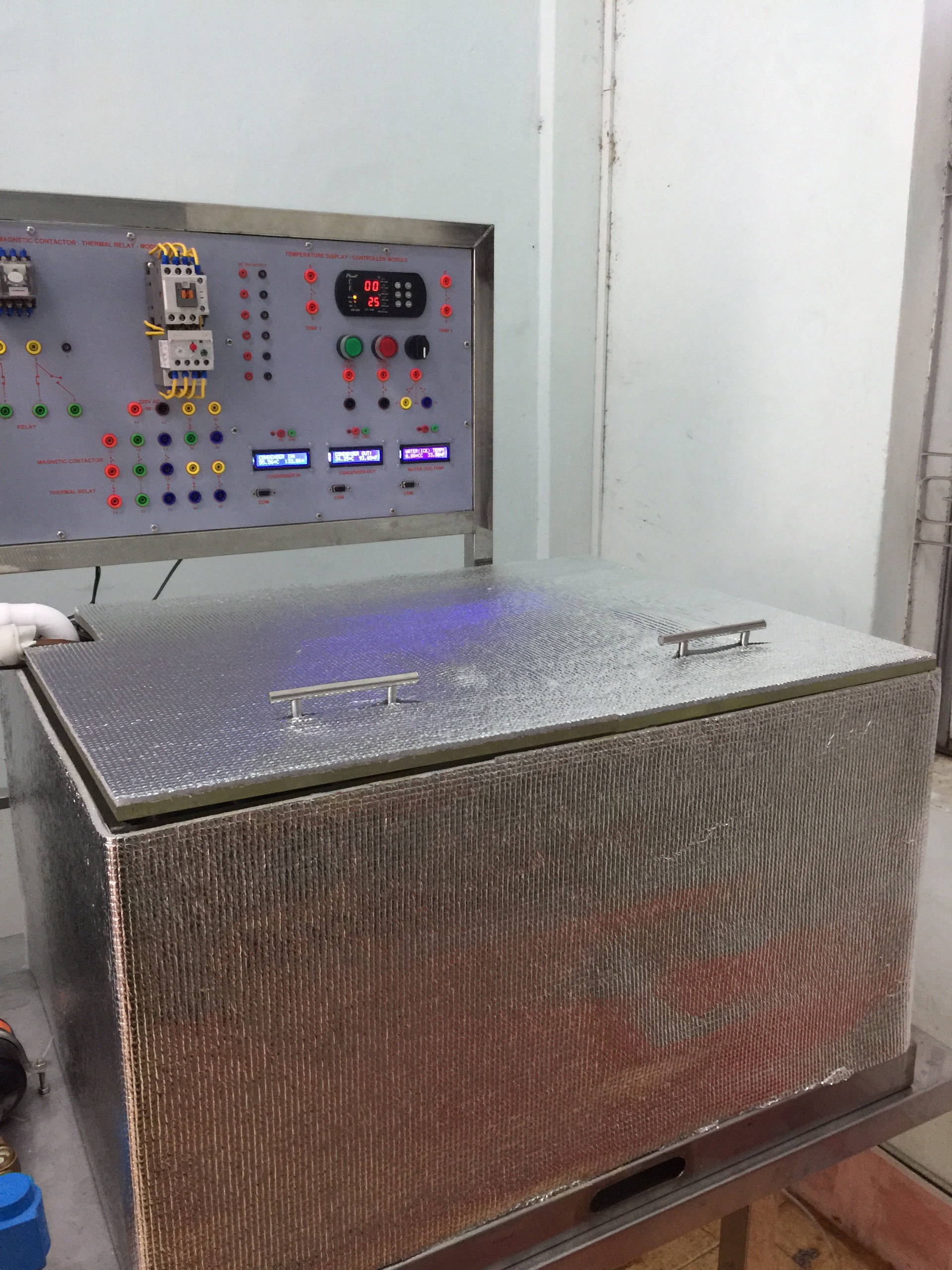

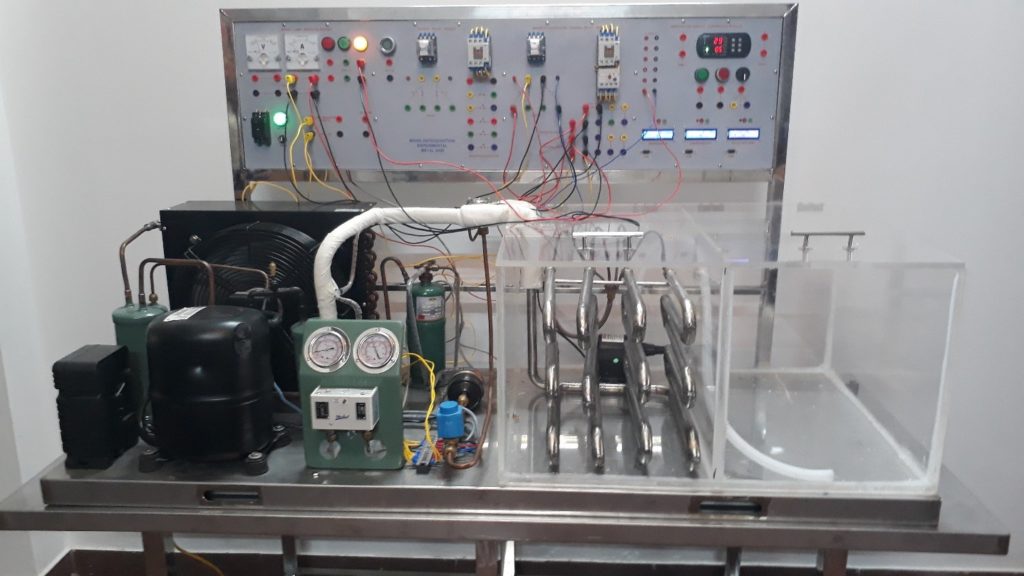

Thành phần ĐIỆN LẠNH: Thành phần với Máy nén Piston gas 404, Bình tách dầu, Dàn ngưng, bình tách lỏng, phin lọc, kính gas, van điện từ, bình ngưng, đồng hồ báo áp suất hút nén, van tiết lưu, dàn làm lạnh nước muối inox 316, bể chứa nước muối, bể tạo đá cây, các cảm biến nhiệt độ (Condenser IN, Condenser OUT, ICE).

Các bài thực hành căn bản

Bài 1. Thực hành bố trí hệ thống lạnh.

Bài 2: Thực hành hoạt động của Relay trung gian.

Bài 3: Thực hành hoạt động của khởi động từ (Contactor).

Bài 4: Thực hành hoạt động của cụm Relay trung gian và khởi động từ.

Bài 5. Thực hành khảo sát hiển thị nhiệt độ.

Bài 6. Thực hành điều khiển nhiệt độ bằng Visual Basic qua kết nối RS232 với máy tính.

Bài 7. Khảo sát thiết bị EW-285 để đo nhiệt độ kho lạnh.

Bài 8. Thực hành mạch bảo vệ hệ thống lạnh từ áp suất hút, nén.

Bài 9. Thực hành điều khiển hệ thống lạnh từ bộ điều khiển nhiệt độ EW285.

Bài 10. Thực hành điều khiển hệ thống lạnh từ nhiệt độ.
