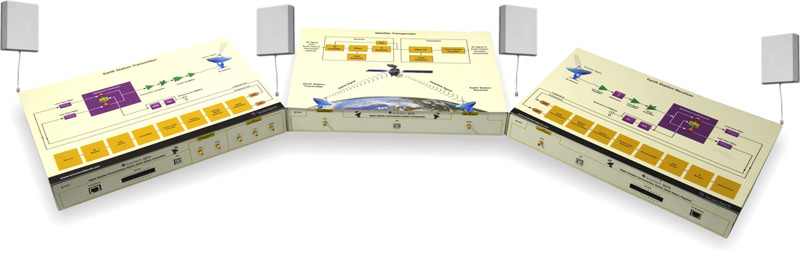

Hệ thống thông tin vệ tinh kỹ thuật số Scientech 2274

Mô tả Sản phẩm

Nhà khoa học 2274 được thiết kế để hiểu các công nghệ viễn thông hiện đại sử dụng liên kết vệ tinh hoạt động đầy đủ. Nó giải thích khái niệm chuyển đổi tần số của UPLINK & DOWNLINK cho truyền thông vệ tinh kỹ thuật số.

Hệ thống cho phép người dùng quan sát và nghiên cứu các khái niệm về viễn thông như điều chế kỹ thuật số, xáo trộn và chuyển đổi tần số cũng như các khái niệm khác liên quan đến thông tin vệ tinh kỹ thuật số.

Bộ phát trạm Trái đất thực hiện điều chế kỹ thuật số tín hiệu băng cơ sở và sau đó truyền tín hiệu đường lên được chuyển đổi lên tới Transponder. Transponder chuyển tín hiệu đường lên đến tần số thấp hơn, khuếch đại nó và sau đó truyền lại dưới dạng tín hiệu đường xuống. Bộ thu tín hiệu Earth Station chuyển đổi xuống và giải điều chế tín hiệu đường xuống để phục hồi tín hiệu băng cơ sở.

Nó cũng cho thấy vai trò của ăng ten Chỉ thị trong hệ thống thông tin vệ tinh.

Khoa học 2274, Hệ thống thông tin vệ tinh kỹ thuật số là một trợ giúp giảng dạy lý tưởng để tăng cường giáo dục, đào tạo, kỹ năng & phát triển trong tâm trí trẻ của chúng ta.

Tính năng sản phẩm
Truyền và nhận tín hiệu âm thanh / video kỹ thuật số qua bộ định tuyến IP bằng cách sử dụng truyền phát UDP.
Từng bước học khối.
Hỗ trợ liên kết trực tiếp & vệ tinh.
Được xây dựng trong phần mềm thời gian thực.
Thiết kế di động.
Chế độ dữ liệu thử nghiệm nội bộ để đo BER.
Phân tích tín hiệu cơ sở của Kênh I & Q.
Chế độ xem chòm sao cho I & Q.
Bộ chuyển đổi D / A kép 125 MSPS cho kênh I và kênh Q.
Cài đặt điều khiển cho các khối riêng lẻ.
Tích hợp bộ chuyển đổi RF-up & RF xuống.
Tích hợp bộ tổng hợp tần số tiếng ồn thấp.
Có thể tháo rời ăng ten đĩa chỉ thị tại mỗi trạm.
Dải tần số RF có thể định cấu hình của người dùng, từ 1,71GHz – 2,05 GHz (trong 4 tùy chọn cài đặt).
Cổng USB cho giao tiếp PC.

Product Description

Scientech 2274 is designed to understand modern telecommunications technologies using a fully operational satellite link. It explains “UPLINK & DOWNLINK frequency conversion” concept for Digital Satellite communication.

The system allows user to observe and study the concepts of telecommunication such as digital modulation, scrambling, and frequency conversion as well as other concepts related to digital satellite communications.

The Earth Station Transmitter performs digital modulation of the baseband signal, and then transmits the up-converted uplink signal, to the Transponder. The Transponder shifts the uplink signal to a lower frequency, amplifies it, and then retransmits it as the downlink signal. The Earth Station Receiver down-converts and demodulates the downlink signal to recover the baseband signal.

It also shows the role of Directive antennas in Satellite communication system.

Scientech 2274, Digital Satellite Communication System is an ideal teaching aid to enhance education, training, skills & development amongs our young minds.

Product Features

• Transmitting & receiving digital audio/video signals via IP router using UDP streaming.
• Step by Step Block level study.
• Supports direct & satellite link.
• Built in real time software.
• Portable design.
• Internal test data mode for BER measurement.
• Baseband signal Analysis of I & Q Channel.
• Constellation view for I & Q.
• Dual 125 MSPS 10-bit D/A converters for I Channel and Q Channel.
• Control setting for individual blocks.
• Built-in RF-up & RF down converters.
• Built-in low-noise frequency synthesizer.
• Detachable  Directive dish antenna at each station.
• User configurable RF frequency range, from 1.71GHz – 2.05 GHz (in 4 setting options).
• USB port for PC communication.
