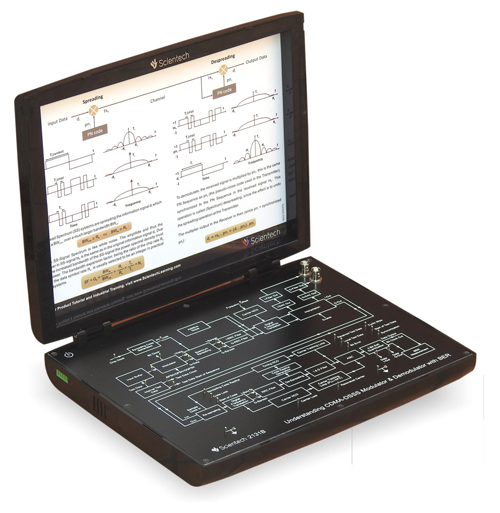

Hệ thống truyền thông CDMA-DSSS bằng phép đo BER Scientech 2131B

Mô tả Sản phẩm

Các hệ thống thông tin di động không dây cung cấp quyền truy cập vào các khả năng của mạng toàn cầu bất cứ lúc nào, bất kể vị trí hoặc tính di động của người dùng. Kỹ thuật phổ chuỗi trình tự trực tiếp (DS-SS), được tích hợp vào CDMA có thể đáp ứng số lượng lớn người dùng trong một kênh radio tùy thuộc vào mức độ hoạt động của giọng nói. Tính năng này cũng cung cấp khả năng miễn dịch đối với các tín hiệu gây nhiễu và cho phép phân giải các thành phần đa đường trong kênh truyền phát vô tuyến phân tán theo thời gian.

Phổ Spectrum là một loại điều chế giúp truyền phát dữ liệu trên dải tần có sẵn, vượt quá băng thông tối thiểu cần thiết để gửi thông tin. Lan truyền làm cho Tín hiệu chống lại nhiễu và nhiễu khác. Phổ Spectrum thường được sử dụng với các thiết bị liên lạc cá nhân như điện thoại di động và mạng LAN. Phổ Spectrum có nhiều đặc tính độc đáo không thể tìm thấy trong các kỹ thuật khác như khả năng loại bỏ hoặc giảm bớt nhiễu đa đường, bảo mật thông tin do mã ngẫu nhiên không xác định, khả năng xử lý đa người dùng trong một tần số và mật độ phổ công suất thấp vì Tín hiệu là trải rộng trên một dải tần số lớn.

Techech 2131B TechBooks cung cấp sự hiểu biết chi tiết về các khái niệm đằng sau CDMA-DSSS và các điểm khác nhau cần được xem xét trong thiết kế Hệ thống phổ trải chuỗi liên tiếp trực tiếp. Chúng bao gồm việc tạo ra các mã giả khác nhau (PN) như Gold, MLS & Barker với các vòi có thể lựa chọn của người dùng, tốc độ Chip thay đổi và các điều chế băng cơ sở BPSK, QPSK, OQPSK và tiếng ồn AWGN kỹ thuật số với bộ lọc thông thấp Root Raised Cosine (RRC). Phép đo tỷ lệ lỗi bit (BER) với chuỗi dữ liệu đã biết, các tham số phụ thuộc tốc độ dữ liệu tổng thể, trải rộng và phân tán bằng DSSS, điều khiển SNR, điều khiển bù và có thể được thực hiện trên Victech 2131B.

Nhà khoa học 2131B, Tìm hiểu hệ thống truyền thông CDMA-DSSS với Đo lường BER là một trợ giúp giảng dạy lý tưởng để tăng cường giáo dục, đào tạo, kỹ năng và phát triển trong tâm trí trẻ của chúng ta.

Tính năng sản phẩm
Một hệ thống phổ rộng chuỗi trình tự trực tiếp CDMA (DSSS) hoàn chỉnh
Phần mềm thời gian thực tùy chỉnh
Phân tích trong thời gian kỹ thuật số, thời gian tương tự và miền tần số
Bộ điều chế và giải điều chế CDMA-DSSS riêng biệt để học cao hơn
Hơn 25 số điểm kiểm tra
Đầu nối BNC trên bo mạch để phân tích tín hiệu Analog I-Q
Biến dựa trên phần mềm Tốc độ chip lên tới tối đa 10Mchip / s
Người dùng có thể lựa chọn các loại mã vàng khác nhau
Người dùng có thể lựa chọn các loại khác nhau của Chuỗi độ dài tối đa
Người dùng có thể lựa chọn các loại mã Barker khác nhau
Phân tích miền thời gian và tần số và đo lường của điều chế BPSK, QPSK và OQPSK băng cơ sở với bộ lọc I-Q định hình phổ đầu ra.
Bộ lọc Cosine được tích hợp gốc kênh I & Q để định hình phổ.
Trình tạo dữ liệu số tích hợp
Tích hợp bộ tạo nhiễu Gaussian trắng (AWGN) tích hợp để phân tích hiệu ứng tăng nhiễu trên Tín hiệu
Bộ tạo tần số bù (Doppler) tích hợp để phân tích hiệu ứng bù tần số trên Tín hiệu
Đo BER với dữ liệu nội bộ đang được truyền
Đo BER với SNR khác nhau
Đầu nối hàng kép tiêu chuẩn 40 pin cho đầu vào và đầu ra bên ngoài
Phạm vi học tập
Phân tích mối quan hệ giữa tốc độ Bit, tốc độ Biểu tượng và tốc độ Chip.
Tạo mã Barker và mã Vàng khác nhau với độ dài khác nhau và nghiên cứu các đặc điểm của chúng.
Tạo các loại trình tự chiều dài tối đa khác nhau với độ dài khác nhau và nghiên cứu các đặc điểm của chúng.
Phân tích độ lợi xử lý Gp với tỷ lệ băng thông truyền với băng thông thông tin.
Phân tích miền thời gian và tần số của bộ lọc Cosine gốc đã tăng với tốc độ Chip thay đổi.
Phân tích miền thời gian và tần số của bộ điều chế quang phổ chuỗi liên tục CDMA hoàn chỉnh với tốc độ Chip thay đổi, mã PN, BPSK, QPSK và điều chế dải cơ sở OQPSK và có & không có bộ lọc định hình phổ.
Nghiên cứu và phân tích chòm sao BPSK, QPSK và OQPSK có hoặc không có bộ lọc định hình quang phổ.
Nghiên cứu về tần số bù, tức là hiệu ứng Doppler như một sự suy yếu khi sử dụng điều chế băng cơ sở QPSK.
Nghiên cứu hệ thống điều chế và giải điều chế chuỗi phổ trực tiếp CDMA-Direct Sequence. Phân tích và giám sát các tín hiệu khác nhau tại các điểm kiểm tra khác nhau của bộ điều biến và giải điều chế.
Đo tỷ lệ lỗi bit (BER) của hệ thống hoàn chỉnh CDMA-DSSS bằng cách sử dụng mức tăng tín hiệu và mức nhiễu khác nhau, tức là SNR và vẽ đồ thị giữa SNR và BER.

Product Description

The Wireless mobile communication systems provide access to the capabilities of the global network at any time, irrespective of the location or mobility of the user. The Direct Sequence Spread Spectrum (DS-SS) technique, incorporated into CDMA can accommodate large number of users in one radio channel depending on the voice activity level. This feature also provides immunity to jamming signals and enables resolution of multi-path components in a time dispersive radio propagation channel.

Spread Spectrum is a type of modulation that spreads data transmission across available frequency band, in excess of minimum bandwidth required to send the information. Spreading makes Signal resistive to noise and other interference. Spread Spectrum is commonly used with personal communication devices such as cell phones and LAN’s. Spread Spectrum has many unique properties that cannot be found in other techniques like the ability to eliminate or alleviate multi-path interference, communication privacy due to unknown random codes, multi user handling capacity over a single frequency, and low power Spectral density since Signal is spread over a large frequency band.

Scientech 2131B TechBooks provide a detailed understanding of the concepts behind CDMA-DSSS, and various points that need to be considered in the design of a Direct Sequence Spread Spectrum System. They include generation of various pseudorandom (PN) codes like Gold, MLS & Barker with user selectable tappings,  variable Chip rate, and baseband modulations BPSK, QPSK, OQPSK & Digital AWGN noise with Root Raised Cosine filter (RRC) FIR low pass filter. Bit Error Rate (BER) measurement with known data sequence, overall data rate dependency parameters, spreading & despreading with DSSS, SNR control, offset control & so on can be performed on Scientech 2131B.

Scientech 2131B, Understanding CDMA-DSSS Communication System with BER Measurement is an ideal teaching aid to enhance education, training, skills & development amongs our young minds.

Product Features

• A complete CDMA-Direct Sequence Spread-Spectrum (DSSS) system
• Customized real-time software
• Analysis in Digital time, Analog time, and Frequency domain
• Separate CDMA-DSSS Modulator and Demodulator for higher learning
• More than 25 nos. of test point
• On-board BNC connector for Analog I-Q signal analysis
• Software based variable Chip rate up to maximum 10Mchip/s
• User selectable different types of Gold code
• User selectable different types of Maximum Length Sequences
• User selectable different types of Barker code
• Time and Frequency domain analysis and measurement of baseband BPSK, QPSK and OQPSK Modulation with output spectral shaping I-Q filter.
• Built-in I & Q channel root-raised Cosine filter for spectral shaping.
• Built-in Digital Data Generator
• Built-in additive White gaussian noise (AWGN) Generator for analysis of noise gain effect on the Signal
• Built-in Frequency offset (Doppler) Generator for analysis of frequency offset effect on the Signal
• Measurement of BER with internal data which is being transmitted
• Measurement of BER with different SNR
• Standard 40 pin dual row connectors for external input and output

Scope of Learning

• Analysis of relation between Bit rate, Symbol rate and Chip rate.
• Generation of different Barker codes and Gold codes with different length and study their characteristics.
• Generation of different types of maximum length sequence with different length and study their characteristics.
• Analysis of processing gain Gp with the ratio of transmitted bandwidth to the information bandwidth.
• Time and Frequency domain analysis of root raised Cosine filter with variable Chip rate.
• Time and Frequency domain analysis of complete CDMA-Direct Sequence Spread Spectrum modulator with variable Chip rate, PN code, BPSK, QPSK, and OQPSK baseband modulation and with & without spectral shaping filter.
• Study and analysis of BPSK, QPSK, and OQPSK constellation  with or without spectral shaping filter.
• Study of frequency offset i.e. Doppler effect as an impairment using QPSK baseband modulation.
• CDMA-Direct Sequence Spread Spectrum modulator and demodulator complete system study. Analysis and monitoring different signals at various test points of modulator and demodulator.
• Bit Error Rate (BER) measurement of CDMA-DSSS complete system using different signal gain and noise gain i.e. SNR and plotting graph between SNR and BER.
