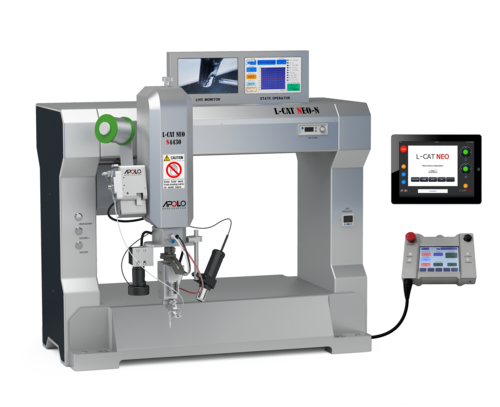

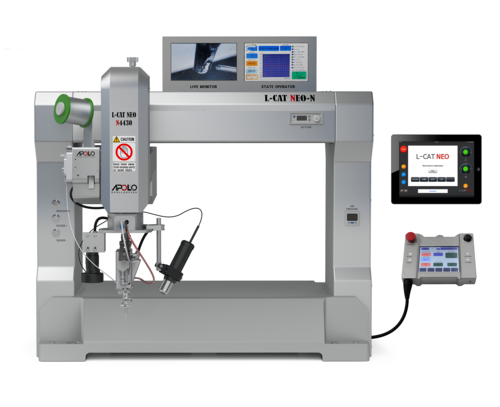

L-CAT NEO-N
ROBOT GANTRY-STYLE SOLDER THẾ HỆ 3RD
L-CAT NEO-N là sản phẩm đỉnh cao của hơn 45 năm kinh nghiệm trong ngành hàn robot.
Với robot thế hệ tiếp theo này, chúng tôi đã trực tiếp chế tạo tất cả các yếu tố cần thiết của quá trình hàn chọn lọc hiện đại. Được thiết kế cho quy trình sản xuất trong dây chuyền hoặc sản xuất tinh gọn, L-CAT NEO-N là sự hoàn thiện của cả sự tinh tế tiên tiến và hiệu suất hoạt động tốc độ cao.
Màn hình tích hợp trên NEO-N cho phép xem quá trình hàn và hỗ trợ lập trình ứng dụng. Việc giảng dạy bằng rô-bốt có thể được thực hiện bằng bảng điều khiển cảm ứng Mặt dây chuyền giảng dạy, PC hoặc IPAD. Có thể dễ dàng thêm tính năng nhận dạng Fiducial và căn chỉnh vị trí đầu tip để đảm bảo căn chỉnh tip & PCB phù hợp. Điều này đảm bảo vị trí chính xác và đảm bảo kết quả hàn chất lượng cao nhất.
Đặc trưng
Dễ dàng điều chỉnh Nhận dạng Fiducial và Căn chỉnh Vị trí Mẹo
Đảm bảo dễ dàng căn chỉnh đầu tip & PCB. Các tính năng này đảm bảo định vị đầu mũi chính xác và kết quả hàn chất lượng cao nhất.
Montior tích hợp + Nhiều loại thiết bị được hỗ trợ
Màn hình tích hợp cho phép xem ngay quá trình hàn và hỗ trợ lập trình ứng dụng. Phần mềm cho ứng dụng chính có sẵn cho PC Windows (OS: 7, 8.1, 10). Quản lý dữ liệu và giảng dạy bằng robot cũng có thể được quản lý từ các thiết bị điện thoại thông minh iPhone, iPad, Android và Windows.
Tự do lập trình
Thông thường robot hàn có một trình tự cố định để lập trình các thông số hàn. Tuy nhiên, L-CAT NEO-N có trình tự hàn rất linh hoạt có thể được tùy chỉnh để đáp ứng nhu cầu của ứng dụng cụ thể của bạn. L-CAT NEO-N cung cấp sự linh hoạt của trình tự thông số để cung cấp các giải pháp cho năng lượng nhiệt cao, thiết bị có bước nhỏ, kết hợp chì lớn và nhỏ, v.v. Các thông số hàn (lượng cấp hàn, tốc độ và nhiệt độ) có thể được sắp xếp theo một trình tự cung cấp giải pháp cho từng thách thức hàn cụ thể.
Thông số kỹ thuật
| Thể loại | L-CAT NEO-N4330 | L-CAT NEO-N4430 | L-CAT NEO-N4530 | |
|---|---|---|---|---|
| Phương pháp lái xe | Động cơ bước | |||
| Mã hoá | 4 trục có thể áp dụng | |||
| Nghị quyết | Trục X, Y, Z | 0,01 mm | ||
| Trục R | 0,1 ° | |||
| Phạm vi hoạt động | Trục X, Y | 300×300 mm | 400×300 mm | 500×300 mm |
| Trục Z | 80 mm | |||
| Trục R | ± 180 ° | |||
| Trọng lượng di động | 6 kg | |||
| Tốc độ trục | Trục X, Y | Tối đa: 1200mm / giây. , Tối thiểu: 0,1mm / giây. | ||
| Trục Z | Tối đa: 320mm / giây. , Tối thiểu: 3.2mm / giây. | |||
| Trục R | Tối đa: ± 800 ° / giây. , Tối thiểu: 8 ° / giây. | |||
| Tính lặp lại | Trục X, Y, Z | ± 0,01mm | ||
| Trục R | ± 0,02 ° | |||
| Phương pháp giảng dạy | Dạy từ xa (JOG) | |||
| Nhập dữ liệu thủ công (MDI) | ||||
| Đầu vào / Đầu ra bên ngoài | Đầu vào: 39 Đầu ra: 39 | |||
| Dung lượng chương trình | 511 chương trình | |||
| Dung lượng bộ nhớ | 500.000 điểm | |||
| Cài đặt nhiệt độ | 0 ~ 500 ℃ | |||
| Tốc độ cho ăn hàn | 1,0 ~ 50,0 mm / giây | |||
| Độ phân giải lượng cho ăn hàn | 0,1 mm | |||
| Đường kính hàn | Với ZSB Feeder | φ0,4 ~ φ1,0mm (Tùy chọn: φ0,3,1.2,1,6mm) | ||
| Với khay nạp bình thường | φ0.3 ~ φ1.6mm | |||
| Công suất lò sưởi | 130W (Tùy chọn: 200W khả dụng) | |||
| Máy phát điện nitơ | Thiết bị tiêu chuẩn cho robot bao gồm đồng hồ đo lưu lượng kỹ thuật số | |||
| Ngôn ngữ hiển thị | Tiếng Anh, tiếng Trung, tiếng Hàn, tiếng Nhật | |||
| Nguồn năng lượng | AC94 ~ 260V (Một pha) | |||
| Sự tiêu thụ năng lượng | Tối đa 650W | |||
| Khác | Trang bị camera giám sát | |||
| Kích thước (WxDxH, tính bằng mm) | 690x686x800 | 790x686x800 | 890x686x800 | |
| Trọng lượng (kg) | 90 | 95 | 100 | |
