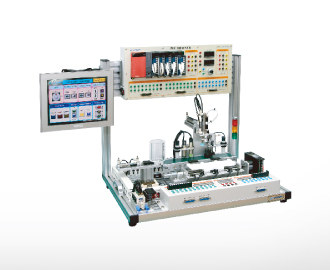

Máy đào tạo đa chương trình tự động hóa mini CPS-AT3450U

Cấu hình của Mini MPS Trainer
ㆍ Quy trình cung cấp sản phẩm (Phần cung cấp)
ㆍ Quy trình vận chuyển sản phẩm (Phần băng tải)
ㆍ Quy trình kiểm tra (Phần cảm biến)
ㆍ Quy trình đóng nút (Phần nút)
ㆍ Quy trình phân loại sản phẩm (Phần chuyển hấp phụ)
ㆍ Quy trình xếp hàng (Phần xếp hàng )
ㆍ Bảng điều

khiển Trình huấn luyện điều khiển PLC
ㆍ Phần cấp nguồn
ㆍ Phần CPU ㆍ Phần
mô-đun đầu vào ㆍ Phần mô-đun
đầu ra
ㆍ Phần đầu vào kỹ thuật số
ㆍ Hiển thị phân đoạn 7 (Tùy chọn)

Cấu hình của Phần điều khiển dựa trên PC (Phần bảng điều khiển)
ㆍ Bộ tạo BUS
USB – USB máy phát điện
– Bộ điều khiển vi mô (Atmega128)
ㆍ Thiết bị giao diện BUS
ㆍ Bảng điều khiển LED ㆍ Bảng điều khiển
đầu vào công tắc ㆍ Đầu vào
kỹ thuật số 8 kênh 24V
Điều khiển DC – TR B / D
ㆍ Đầu ra kỹ thuật số 8 kênh
Điều khiển 24V DC – TR B / D
ㆍ Bảng điều khiển 7 Segment
ㆍ Động cơ DC Bảng điều khiển
ㆍ Bảng điều khiển động

cơ bước Phần cơ khí
1. Bảng
1) Bảng làm việc
– 580 (W) * 360 (D) * 30 (H) ở trên
– Loại hướng dẫn hồ sơ, Tay cầm di chuyển
– Cơ sở nhôm

2. Quy trình
cung cấp sản phẩm Cung cấp sản phẩm cho quy trình băng tải Thành phần
xi lanh cung cấp, khối cung cấp và ổ đạn
1) Xi lanh cung cấp vật liệu * 1EA
– Đường kính bên trong ống 10Φ, Hành trình 45㎜
– Cảm biến xi lanh: Điện áp tải DC24V, Dòng tải 5 ~ 40㎃
– Điốt phát ánh sáng đỏ, Không tiếp xúc
– Bộ điều khiển tốc độ đính kèm để điều khiển dòng chảy
– Sử dụng ống: 4Φ
– Hướng dẫn cung cấp vật liệu: Kiểu lắp đầu xi lanh 40 * 45 * 8㎜
2) Cảm biến ảnh * 1EA
– Kiểm tra công việc
– Nguồn sáng: Đèn LED đỏ, Nguồn cung cấp: DC12 ~ 24V
– Tốc độ đáp ứng 1㎳ bên dưới, Loại đầu ra: Bộ thu mở NPN
– Sợi quang Loại
3) Tạp chí * 1EA
– 58 (W) * 50 (H) * 52 (D) ㎜ trên
4) Công việc: Nhựa: 2EA, Nhôm: 3EA

3. Quy trình chuyển sản phẩm (Phần băng tải)
Cung cấp sản phẩm cho quá trình kiểm tra
Cấu tạo băng tải, động cơ truyền động và puli dây đai tròn
1) 280 (W) * 80 (D) * 80 (H) ㎜ trên
2) Đai: 600 * 50㎜ trên
3) Cấu hình: 30 * 60 * 225㎜ (1EA) trên
4) Hồ sơ: 40 * 20 * 80㎜ (4EA) trên
5) Phần
băng tải – Loại dây đai Vật liệu PVC
– Động cơ DC: DC 24V, 20RPM
– Vòng bi: Đường kính trong 6Ф, Đường kính ngoài 17Ф ( 4EA) ở trên
– Giá đỡ: Loại lắp động cơ (43 * 35 * 20㎜) ở trên
– Bộ truyền động: Ròng rọc loại đai tròn (AL6061)

4. Quy trình kiểm tra (Phần cảm biến)
Kiểm tra sản phẩm bằng cảm biến
1) Cảm biến tiệm cận * 1EA
– 18Φ, Khoảng cách phát hiện 8㎜ (Phát hiện kim loại, phi kim)
– DC12 ~ 24V
– Tần số đáp ứng: 200㎐
– Đầu ra: Bộ thu mở NPN
– Giá đỡ kiểu lắp: Quy trình loại L
2) Cảm biến điện dung * 1EA
– 18Φ, Khoảng cách phát hiện: 8 ㎜ (Phát hiện vật liệu)
– DC12 ~ 24V
– Tần số đáp ứng: 50㎐
– Đầu ra: Bộ thu mở NPN
– Giá đỡ kiểu lắp: L Quy trình loại

5. Phần
nút cố định vị trí sản phẩm để chuyển
1) Xi lanh chặn * 1EA
– Đường kính bên trong ống 12Φ, Hành trình 20㎜ trên
– Cảm biến xi lanh: Điện áp tải: DC24V
– Dòng tải: 5 ~ 40㎃
– Điốt phát quang màu đỏ, Không tiếp xúc
– Bộ điều khiển tốc độ được đính kèm để điều khiển dòng chảy
– Sử dụng ống: 4Φ
– Ngăn quay : Bộ vỏ tuyến tính Bush
– Loại khối Ф6 * 50㎜ (1EA) ở trên
– Hướng dẫn phát hiện vật liệu: Loại lắp xylanh ( L) 42 * 25 * 5T trên
– Giá đỡ: Kiểu lắp xylanh (L) 25 * 70㎜ trên
2) Cảm biến ảnh * 1EA
– Phát hiện vật liệu trên nút
– Nguồn sáng: LED đỏ, Nguồn điện: DC12 ~ 24V
– Tốc độ đáp ứng: 1㎳ dưới đây
– Đầu ra: Bộ thu mở NPN
– Loại sợi quang

6. Quy trình phân loại sản phẩm (Phần truyền hấp phụ)
Phân loại sản phẩm để tải
Bố cục đệm chân không, hình trụ trục X và trục Z
1) Xi lanh truyền động ngang * 1EA
– Đường kính bên trong ống 10Φ, Hành trình 100㎜ ở trên
– Cảm biến xi lanh: Điện áp tải: DC24V, Dòng điện tải: 5 ~ 40㎃
– Phát sáng màu đỏ diode, Không tiếp xúc
– Bộ điều khiển tốc độ đính kèm để điều khiển dòng chảy
– Sử dụng ống: 4Φ
– Ngăn quay: Bộ phận nhà ở
bụi tuyến tính – Loại khối Ф6 * 130㎜ Thêm (1EA) ở trên
– Giá đỡ: Loại lắp xylanh (L) 32 * 65 * 4㎜ trên
– Bu lông khớp nối: 5 * 10㎜ (4EA) trên
2) Xi lanh truyền thẳng đứng * 1EA
– Đường kính trong ống 6Φ, Hành trình 15㎜ trên
– Cảm biến xi lanh: Điện áp tải: DC24V, Dòng tải: 5 ~ 40㎃
– Điốt phát sáng màu đỏ, Không tiếp xúc
– Bộ điều khiển tốc độ đi kèm để điều khiển dòng chảy
– Sử dụng ống: 4Φ
– Giá đỡ: Kiểu lắp xylanh 25 * 65 * 10㎜ trên
3) Máy tạo chân không * 1EA
– Loại máy phát chân không phun khí sử dụng nguyên lý của venturi
– Điều khiển chuyển động với một đế điện từ duy nhất
4) Tấm đệm và giá đỡ * 1EA
– LOẠI khớp nối một chạm – Lò
xo mức được tải để giảm sốc

7. Quy trình xếp hàng (Phần xếp hàng)
Đang tải sản phẩm lên bảng xếp hàng
Sáng tác động cơ truyền động, Vít TM và bảng tải
1) Động cơ DC * 1EA
– DC 24V, 90RPM
– Bộ phát hiện cảm biến HOLE: 4EA
– Trục vít TM: Chì TMR10 / 2
– Vòng bi: Đường kính trong Ф6, Đường kính ngoài 17Ф (2EA)
– Khớp nối: Ф16 * 24㎜
2) Cảm biến vi mô *
5EA – Tiểu đề, Loại tiếp xúc
– Phát hiện kho hàng: 3 Tiếp điểm
– Phát hiện cho giới hạn trên và dưới: 2 Tiếp điểm
3) Hộp tải * 1EA
– Pallet tải: Hơn 3EA
– Kích thước: 70 * 55 * 14㎜ 2 trên

8. Bảng điều khiển
Khả năng tương thích tuyệt vời với thiết bị ban đầu cho nghiên cứu
Cung cấp giắc cắm cách ly có lỗ kết nối φ4, loại cáp nguồn một chạm cho việc học và kiểm tra
1) Tiếp điểm đầu vào: Hơn 22 điểm
2) Tiếp điểm đầu ra: Hơn 6 điểm
3) Đầu vào nguồn: Nhiều hơn 2 điểm
4) Cấu hình
nguồn điện – Công tắc nguồn, Bảo vệ điện tử nhúng, Thiết bị chống quá dòng
– Đầu nối loại một chạm: 5V, Hơn 10 điểm
– Đầu nối loại một chạm: 24V, Hơn 5 điểm
– Đầu nối loại một chạm: GND, Hơn 15 điểm
– Giắc cách ly φ4: 24V, Hơn 3 điểm
– Giắc cách ly φ4: GND Hơn 3 điểm

9. Bộ điều khiển chương trình (Hợp pháp): 1 bộ (Tùy chọn)
1) Hệ điều hành: Windows XP
2) Bộ xử lý
– CPU: Core2 Duo E6550 2.33GHz
– TYPE: 64BIT, Dual Core
3) Đĩa cứng: 250GB (
7200 vòng / phút ) 4) Bộ nhớ: 1.024MB DDR2 (512 X 2)
5) Tốc độ xung nhịp: FSB 1333 MHz
6) Đĩa quang (ODD): RW-COMBO
7) Đồ họa: DVMT
8) Loại khe cắm mở rộng: PCI X 2ea, PCI Express X 1EA
9) Âm thanh: Âm thanh độ nét cao
10) FDD: 3.5 “đã cài đặt
11) Cổng I / O
– Mặt trước: USB 2.0 X 2EA, IEEE1394
– Mặt sau: SIO X 1EA, PIO X 1EA, PS / 2 X 2EA, USB 2.0 X 4EA, IEEE1394 X 1EA
12) Hơn 17 inch màn hình
– Độ phân giải tối đa: 1280 × 1024
– Chấm điểm: 0,264 mm

OPTIONS
• MiCOM trainer
• Bảng điều khiển cảm ứng
