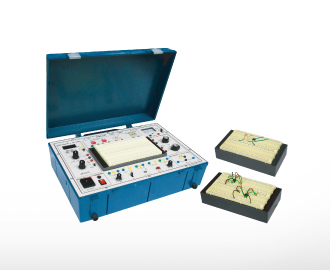

Máy đào tạo mạch AMP Analog OP CPE-EO2240

ㆍ Bao gồm 7 mô-đun cho 28 thí nghiệm mạch và một đơn vị chính cho các thí nghiệm tương tự khác nhau.
ㆍ Có thể thực hiện một thử nghiệm ứng dụng bằng nhiều IC và TR khác nhau.
ㆍ Phần thân chính được thiết kế dạng vali để dễ dàng cất giữ và mặt trước được làm bằng Epoxy để tránh chập điện.

A. Thân chính
1) Đầu ra DC: 3V / 5V / 6V / 9V / 15V Đầu ra kép
2) Tụ thập kỷ: 0,001㎌ ~ 0,999㎌ (2 chữ số)
3) Điện trở thập kỷ: 10㏀ ~ 150㏀, 100㏀ ~ 1500㏀ (Chọn theo BCD 2ea)
4) Bộ tạo AF
a. 100㎐ ~ 10㎑ (Trong 2 dải) (Hiển thị bộ đếm kỹ thuật số)
b. Đầu ra: 1V / 10V (Trong 2 phạm vi)
c. Dạng sóng: Sine và Square
5) Multi – Tester
a. DC: 20㎷ ~ 500V, Dải ô tô (3½ Kỹ thuật số)
b. AC: 2V ~ 500V, Dải ô tô
c. Điện trở: 200Ω ~ 20㏁, Dải ô tô
d. Bộ kiểm tra buzzer & Diode
6) Đầu ra AC: 30V CT (15V + 15V) 0,1A Tối đa
7) Điện trở biến đổi: 1.000Ω và 100㏀
8) Công tắc: Trượt, Đẩy, SPDT-Toggle
9) Công suất đầu vào: AC 220V, 60㎐
10) Kích thước: 380 (W) × 130 (H) × 260 (D) ㎜
11) Bread – Board: 1ea (Socket 1260 point, Bus 300 point)
12) Kích thước mô-đun: 200 (W) × 45 (H) × 108 (Đ) ㎜

ㆍ Hướng dẫn sử dụng: 1 bản sao
ㆍ Mô-đun và Túi đựng: 1ea
ㆍ Dây nhảy : 1 bộ
ㆍ Cáp nguồn: 1ea

Mô-đun
A. (M01) Đặc tính OP-AMP
1) Thực hành đo điện áp
đầu vào lệch 2) Thực hành đo dòng điện phân cực đầu vào
3) Thực hành đo trở kháng đầu vào nội bộ
4) Thực hành đo tốc độ chậm
5) Thực hành đo tỷ lệ loại bỏ pha chung (CMRR)
6) Thực hành đo đáp ứng vòng kín

B. (M02)
Bộ khuếch đại tuyến tính cơ bản 1) Đặc điểm của bộ khuếch đại không đảo
2) Đặc điểm của bộ khuếch đại nghịch lưu
3) Thực hành đặc tính ngắt DC
4) Thực hành theo điện áp
5) Thực hành tính tổng Bộ khuếch đại
6) Thực hành Bộ khuếch đại vi sai

C. (M03) Bộ phân biệt và tích hợp
1) Thực hành phân biệt OP-Amp
2) Thực hành tích hợp OP-Amp

D. (M04) Mạch điện áp và dòng điện
1) Thực hành nguồn
dòng điện không đổi
2) Thực hành biến đổi dòng điện thành điện áp 3) Thực hành chuyển đổi điện áp thành dòng điện
4) Đảo ngược Thực hành Bộ khuếch đại điện áp-dòng điện
5) Thực hành bộ khuếch đại điện áp thành dòng điện không đảo

E. (M05) Xử lý tín hiệu không tuyến tính
1) Thực hành bộ khuếch đại so sánh
2) Thực hành máy dò đỉnh
3) Thực hành chỉnh lưu nửa sóng
4) Toàn sóng Thực hành chỉnh lưu
5) Thực hành Bộ khuếch đại lôgarit

F. (M06) Máy phát điện
1) Thực hành Bộ dao động sin & Cosine
2) Thực hành Bộ dao động sóng vuông
3) Thực hành Bộ dao động sóng vuông và sóng tam giác

G. (M07) Bộ lọc hoạt động
1) Bơ VCVS thành phần bằng nhau
2) Thực hành bộ lọc thông thấp đáng giá
3) Thực hành bộ lọc thông dải
4) Thực hành bộ lọc biến trạng thái

H. (M08) Mạch trừ / mạch Adder
1) Luyện tập mạch cộng
2) Thực hành mạch trừ

I. (M09) Mạch giá trị tuyệt đối
1) Thực hành mạch giá trị tuyệt đối
2) Thực hành bộ khuếch đại giá trị tuyệt đối

J. (M10) Mạch giao diện
1) Thực hành giao diện với rơle

K. (M11) Breadboard
1) Dải ổ cắm (630 lỗ) × 2ea
2) Dải bán thân (100 lỗ) × 3ea
