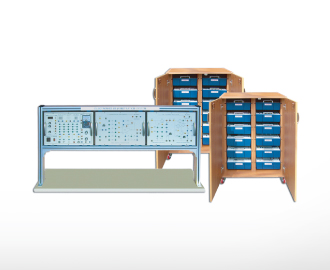

Máy đào tạo mạch điện tử & bán dẫn CPE-EO2210

ㆍ Gồm 24 mô-đun thí nghiệm và 52 mạch thí nghiệm.
ㆍ Tổ chức một thí nghiệm và xây dựng mạch với mạch trang điểm được in trên bảng điều khiển phía trước.
ㆍ Thực hành các đặc điểm của phần tử bán dẫn và mạch điện cơ bản.
ㆍ Bổ sung nguồn và tín hiệu cần thiết cho việc thực hành mạch của mô-đun hỗ trợ chính.
ㆍ Biểu diễn các mạch ứng dụng.

1) Bảng thí nghiệm (Tổng 24ea)
① Thí nghiệm đặc tính bán dẫn (7ea)
ㆍ M01: Đặc tính điốt và diode Zener
ㆍ M02: Đặc tính nối đất của Transistor và Bộ phát chung
ㆍ M03: Đặc tính FET và MOS-FET
ㆍ M04: Đặc tính SCR
ㆍ M05: Đặc tính UJT
ㆍ M06: Ứng dụng của SCR và Triac
ㆍ M07: Đặc tính của thiết bị hình ảnh và LED
② Thí nghiệm mạch bán dẫn (5ea)
ㆍ M08:
Bộ khuếch đại mặt đất cơ sở và bộ phát chung ㆍ M09: Bộ khuếch đại DC
ㆍ M10: Bộ khuếch đại bổ sung
ㆍ M11: Bộ khuếch đại vi sai
ㆍ M12: Bộ khuếch đại hoạt động
③ Kiểm tra mạch điện tử (12ea)
ㆍ M13: Mạch lọc hoạt động (LPT, HPF, BPF)
ㆍ M14: Nguồn điện không được
điều chỉnh
ㆍ M15: Bộ điều chỉnh điện áp một chiều ㆍ M16: Bộ điều chỉnh điện áp thay đổi Nguồn điện một chiều
ㆍ M17: Mạch bình chứa và cộng hưởng
ㆍ M18: Bộ tạo dao động LC (Hartley, Colpuitt )
ㆍ M19: Bộ dao động tinh thể
ㆍ M20: Bộ tạo dao động cầu Wien
ㆍ M21: Bộ điều khiển đa nhịp (Ast, Mon, Bis) và Bộ kích hoạt Schmitt
ㆍ M22: Ứng dụng IC hẹn giờ
ㆍ M23: Bộ tạo đường dốc
ㆍ M24: Điều chế và giải điều chế
④ Kích thước bảng: 380 (W ) × 260 (D) × 85 (H) ㎜
2) Giá bảng thí nghiệm
① Một số thiết lập bảng: 3ea
3) Tủ lưu trữ bảng
① Tủ 12 × 2, gắn bánh xe di chuyển, chức năng khóa
② Chất liệu: gỗ
4) Mô-đun hỗ trợ chính
① Đầu ra DC: 3, 5, 6, 9, 12, 15 Đầu ra kép
② Tụ thập kỷ: 0,001 [㎌] ~ 0,099 [㎌] 2 chữ số
③ Điện trở thập kỷ: 1 [㏀] ~ 999 [㏀] 3 chữ số
④ Bộ tạo AF
ㆍ 100 [㎐] ~ 10 [㎑] (Trong 2 phạm vi)
ㆍ Đầu ra — 1 [V] / 10 [V] (Trong 2 phạm vi)
ㆍ Dạng sóng — Sine và Square
⑤ Multi Tester
ㆍ
Dải
điện áp DC 10/50/250 / 500V ㆍ Dải DC 250㎃ ㆍ Điện áp AC 50/250 / 500V Điện trở
× 10 / × 1K Dải Max 500㏀
ㆍ Kiểm tra pin 1.5V / 9V
⑥ Đầu ra AC: 30 [V] CT (15 [V] +15 [V]) 0,1 [A] Max
⑦ Điện trở biến đổi: 1 [㏀] và 100 [㏀]
⑧ Chuyển đổi: Trượt, Đẩy, SPDT-Chuyển đổi
⑨ Công suất đầu vào: 220 [V], 60 [㎐]
⑩ Kích thước: 380 (W) × 260 (D) × 85 (H) ㎜
