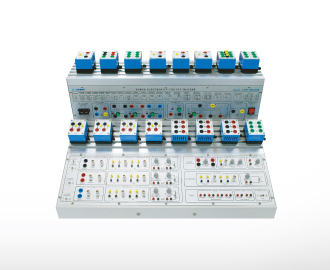

Tính năng / Chức năng
ㆍ Thực hành thí nghiệm một pha / ba pha
ㆍ Toán học cho các mạch cơ bản của điện tử công suất
ㆍ Mô-đun riêng của phần tử Nguồn và phần tử RL C
ㆍ Tích hợp các mạch bảo vệ quá dòng cho thực hành
ㆍ Tích hợp và đo các mạch tạo dạng sóng khác nhau
ㆍ Chương trình mô phỏng điện tử công suất CASPOC
ㆍ Tính toán các mạch cơ bản để trực quan hóa và các thí nghiệm ứng dụng mạch khác nhau
ㆍ Dạng sóng đo các thí nghiệm với đầu cuối BNC của máy hiện sóng gắn trong mạch PWM, mạch điều khiển pha và mạch chuyển đổi.
ㆍ Vẽ biểu đồ bằng chương trình mô phỏng điện tử công suất CASPOC và các kết quả thí nghiệm đặc trưng từ mô phỏng
Thông số kỹ thuật
| Mạch cơ bản | 1Ø Mạch biến áp 3Ø Máy biến áp △ – △ Mạch kết nối 3Ø Máy biến áp △-Mạch kết nối Y 3Ø Máy biến áp Y- △ Mạch kết nối 3Ø Máy biến áp YY Mạch kết nối 1Ø Mạch chỉnh lưu nửa sóng 1Ø Mạch chỉnh lưu toàn sóng 1Ø Mạch chỉnh lưu điều khiển nửa sóng 1Ø Toàn -mạch chỉnh lưu điều khiển sóng 1Ø Mạch chuyển đổi điều khiển pha (Điều khiển bật-tắt) 1Ø Mạch chuyển đổi điều khiển pha (Điều khiển pha) 1Ø Mạch biến áp 3Ø Máy biến áp △ – △ Mạch kết nối 3Ø Máy biến áp △-Mạch kết nối Y 3Ø Máy biến áp Y- △ Mạch kết nối 3Ø Máy biến áp YY Mạch kết nối 1Ø Mạch chỉnh lưu nửa sóng 1Ø Mạch chỉnh lưu toàn sóng 1Ø Mạch chỉnh lưu điều khiển nửa sóng 1Ø Mạch chỉnh lưu điều khiển toàn sóng 1Ø Mạch chuyển đổi điều khiển pha (Điều khiển bật-tắt) 1Ø Mạch chuyển đổi điều khiển pha (Điều khiển pha ) |
|---|---|
| Mô-đun thành phần | FET (200V / 10A 1ea): 4 bộ SCR (400V / 4A 2ea): 4 bộ DIODE (1000V / 1A 3ea): 2 bộ DIODE (SBD 3ea): 1 bộ L Tải (10uH 1ea, 100mH 2ea): 1 bộ C Tải (330uF, 100uF, 0,47uF mỗi 1ea): 1 bộ R Tải (500Ω / 10W 3ea): 1 bộ R Tải (2kΩ / 5W 3ea): 1 bộ Tải đèn (24V 3ea): 1 bộ |
| Kiểm soát pha | Zero Crossing: Kiểm soát độ rộng pha 3ea: Kiểm soát đường dốc 3ea: Đầu ra 3ea BNC: 12ea |
| DAQ | ADC 4CH DAC 2CH Giao diện PC USB I / F |
| Nguồn cấp | DC 24V, 1A: 1ea 1Ø AC 220V: 1ea 3Ø AC 220V: 1ea |
| Máy biến áp 1Ø | Đầu ra: 220V, 110V, 30V, 0V Đầu vào AC (Cách điện 4mm): Đầu ra AC 2ea (Cách điện 4mm): 4ea |
| Biến áp 3Ø | Pha R, S, T: Ngõ vào AC 30V 300mA (Cách điện 4mm): Ngõ ra AC 6ea (Cách điện 4mm): 6ea |
| Công cụ chuyển đổi PWM | Điều khiển tần số: 1ea Điều khiển DTC: 1ea F / B Đầu vào: Buck, Boost, Buck-Boost Đầu ra BNC Đầu cuối: 1ea |
| Điều khiển biến tần | Ngõ ra PWM A, B BNC: 2ea |
| Công suất đầu vào | 1Ø AC 220V / 60Hz |
Tùy chọn / Phụ kiện
Phụ kiện ㆍ Mã nguồn: 1ea
ㆍ 4Ø Cáp cách điện: 1 bộ
ㆍ 2Ø Cáp cách điện: 1 bộ
Tùy chọn
ㆍ Phần mềm mô phỏng điện tử nguồn / CASPOC
