Tính năng / Chức năng
ĐẶC ĐIỂM

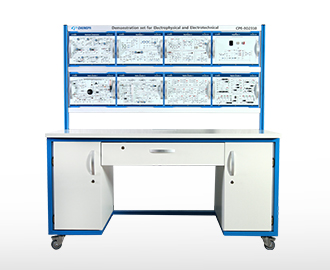

• Được thiết kế để thực hành hiệu quả các nguyên tắc cơ bản của kỹ thuật điện và điện tử
• Bao gồm các nguyên tắc cơ bản của mạch điện tử và thực hành kết nối dây
• Cấu trúc mô-đun hóa với giá đỡ mô-đun để dễ dàng gắn và tháo các mô-đun
• Bàn làm việc có độ bền cao và cứng trong cấu trúc nhôm định hình
• Mô-đun thí nghiệm có trọng lượng nhẹ và bền dựa trên khuôn ép nhựa
• Hộp lưu trữ mô-đun cho phép người dùng thuận tiện trong việc giữ an toàn cho các mô-đun thí nghiệm
• Bề mặt trong suốt của mô-đun OP AMP được thiết kế để kiểm tra các thành phần
• Dễ dàng gắn và tháo OP Các mô-đun AMP thông qua nam châm tích hợp của chúng
• Bánh xe khóa có độ ồn thấp để thuận tiện di chuyển hệ thống đào tạo
• Hỗ trợ cấu hình mạch dễ dàng hơn nhờ sơ đồ mạch được in trên mỗi mô-đun
• Cung cấp năng lượng cho thực hành mạch thông qua mô-đun cấp nguồn
• Được thiết kế để thực hành hiệu quả các nguyên tắc cơ bản của kỹ thuật điện và điện tử
• Bao gồm các nguyên tắc cơ bản của mạch điện tử và thực hành kết nối dây
• Cấu trúc mô-đun hóa với giá đỡ mô-đun để dễ dàng gắn và tháo các mô-đun
• Bàn làm việc có độ bền cao và cứng trong cấu trúc nhôm định hình
• Mô-đun thí nghiệm có trọng lượng nhẹ và bền dựa trên khuôn ép nhựa
• Hộp lưu trữ mô-đun cho phép người dùng thuận tiện trong việc giữ an toàn cho các mô-đun thí nghiệm
• Bề mặt trong suốt của mô-đun OP AMP được thiết kế để kiểm tra các thành phần
• Dễ dàng gắn và tháo OP Các mô-đun AMP thông qua nam châm tích hợp của chúng
• Bánh xe khóa có độ ồn thấp để thuận tiện di chuyển hệ thống đào tạo
• Hỗ trợ cấu hình mạch dễ dàng hơn nhờ sơ đồ mạch được in trên mỗi mô-đun
• Cung cấp năng lượng cho thực hành mạch thông qua mô-đun cấp nguồn
Thông số kỹ thuật
CÁC CHẾ ĐỘ THÍ NGHIỆM
| Danh sách các mô-đun | Nội dung thử nghiệm | ||
|---|---|---|---|
| CPE-EO2310-M01 Điện cơ bản |
|
Định luật Ohm Định luật Kirchoff Điện trở trong kết nối nối tiếp / song song Tụ điện trong kết nối nối tiếp / song song Điện trở phi tuyến tính và VDR Cuộn dây và máy biến áp |
|
| Mạch CPE-EO2310-M02 A.C |
|
Mạch nối tiếp RL / RC / LC / RLC Mạch song song RL / RC / LC / RLC |
|
| Điốt CPE-EO2310-M03 |
|
Đặc tính của điốt Ổn định điện áp sử dụng điốt Zener Rectifi toàn sóng / Nửa sóng Mạch rectifi er cầu |
|
| Bóng bán dẫn CPE-EO2310-M04 |
|
Đặc tính của tranzito: NPN / PNP Mạch tranzito gốc chung Mạch tranzito cực phát chung Mạch tranzito cực góp chung |
|
| Bộ khuếch đại CPE-EO2310-M05 ers-1 |
|
Bộ khuếch đại được ghép nối trực tiếp er Bộ khuếch đại được ghép nối RC er Phản hồi âm – điều khiển âm sắc |
|
| Bộ khuếch đại CPE-EO2310- M06 ers-2 |
|
Bộ khuếch đại công suất một đầu er Bộ khuếch đại công suất đẩy kéo không có biến áp đầu ra |
|
| Bộ khuếch đại CPE-EO2310-M07 ers-3 |
|
Bộ khuếch đại công suất đẩy-kéo với biến áp đầu ra | |
| Bộ tạo dao động CPE-EO2310-M08-1 |
|
Bộ dao động Colpitts Bộ dao động RC Bộ dao động Hartley Bộ dao động tinh thể Mạch kích hoạt Schmitt |
|
| Bộ tạo dao động CPE-EO2310-M09-2 |
|
Bộ tạo đa vi có thể hoạt động được Bộ dao động đa năng có thể uốn nắn Bộ tạo dao động chặn đa năng đơn lẻ Bộ thu được điều chỉnh / Bộ tạo dao động cơ sở |
|
| CPE-EO2310-M10 Mạch vô tuyến-1 |
|
Điều chế AM / FM / RING Đầu dò AM / FM HF / IF amplifi er Máy thu radio siêu dị |
|
| CPE-EO2310-M11 Mạch vô tuyến-2 |
|
Bộ phát nguồn cung cấp 100MHz Bộ tạo dao động FM / 1kHz Bộ dao động 1MHz Điều chế biên độ |
|
| CPE-EO2310-M12 Mạch kỹ thuật số-1 |
|
Logic RTL (cổng: NAND – VÀ – HOẶC – KHÔNG) logic DTL (cổng: NAND – VÀ – HOẶC – KHÔNG) logic TTL (cổng: NAND – VÀ – HOẶC – KHÔNG) |
|
| CPE-EO2310-M13 Mạch kỹ thuật số-2 |
|
RS / JK / D Flip Flop Full bộ cộng / subtractor Đăng ký Counter hiển thị kỹ thuật số |
|
| Linh kiện điện tử CPE-EO2310-M14 |
|
Diode đường hầm / Diode tụ điện / Diode Zener Diode chụp ảnh Bóng bán dẫn quang Diac / Triac SCR / UJT / FET / MOSFET |
|
| Bộ khuếch đại hoạt động CPE-EO2310-M15 er |
|
Mạch tổng hợp / Mạch trừ / Mạch phân biệt / Mạch tích hợp / Điện trở dao động : 50k Ω, 100k Ω, 220R, 2,2k Ω, 10k Ω, 1k Ω, 13k Ω, 22k Ω, 750R, 5k Ω Tụ: 0,0047uF, 0,0022uF , 10nF Diode: 1N4148 OP Amp. Vi mạch |
|
| Bộ cấp nguồn CPE-EO2310-OP1 |
|
Nguồn DC có thể thay đổi: 0 ~ 30V Nguồn DC cố định: + 5V, + 15V, -15V Nguồn AC cố định: ± 6V, ± 7,5V, ± 9V, ± 12V Loa: 2,25 inch, 8 Ω, 0,25W Biến trở: 4ea |
|
| Đồng hồ đo tương tự CPE-EO2310-OP2 |
|
Đồng hồ đo điện áp DC: 30V 2A Ampe kế DC: 2A Đồng hồ đo điện áp AC: 250V Ampe kế AC: 2A
|
|
Tùy chọn / Phụ kiện
PHỤ KIỆN TIÊU CHUẨN
• Dây nguồn: 1 bộ
• Cáp kết nối (loại cách điện): 1 bộ
• Cáp kết nối (loại không cách điện): 1 bộ
• OP Amp. linh kiện cho các thí nghiệm khác nhau: 1 bộ (trong vỏ nhôm)
• Hướng dẫn sử dụng & Sách hướng dẫn thí nghiệm:
• Dây nguồn: 1 bộ
• Cáp kết nối (loại cách điện): 1 bộ
• Cáp kết nối (loại không cách điện): 1 bộ
• OP Amp. linh kiện cho các thí nghiệm khác nhau: 1 bộ (trong vỏ nhôm)
• Hướng dẫn sử dụng & Sách hướng dẫn thí nghiệm:
TÙY CHỌN 1 bộ
• Máy hiện sóng (CPM-1005BE)
• Máy phát chức năng (CPM-8210)
• Máy đo LCR kỹ thuật số (CPM-2840)
• Đồng hồ vạn năng kỹ thuật số (CPM- 8302A)
