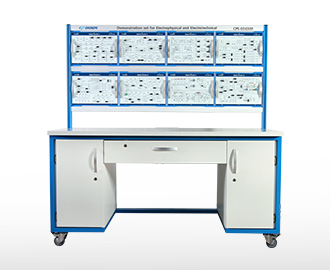

Máy đào tạo mạch kỹ thuật số & tương tự CPE-EO2320

Liên hệ

Tính năng / Chức năng TÍNH NĂNG • Được thiết kế để thực hành hiệu… Xem thêm

Mua hàng

Từ khóa:

Thông tin chi tiết

Tính năng / Chức năng

TÍNH NĂNG
• Được thiết kế để thực hành hiệu quả các nguyên tắc cơ bản của kỹ thuật kỹ thuật số và tương tự
• Bao gồm các nguyên tắc cơ bản của mạch kỹ thuật số và tương tự và thực hành kết nối dây
• Cấu trúc mô-đun hóa với giá đỡ mô-đun để dễ dàng gắn và tháo các mô-đun
• Độ bền và độ cứng cao bàn làm việc kết cấu dầm thép
• Mô-đun thí nghiệm có trọng lượng nhẹ và bền dựa trên khuôn ép nhựa
• Hộp lưu trữ mô-đun cho phép người dùng thuận tiện trong việc giữ an toàn cho các mô-đun thí nghiệm
• Bề mặt trong suốt của mô-đun OP Amp được thiết kế để kiểm tra các thành phần
• Dễ dàng gắn và tháo rời các mô-đun OP Amp thông qua nam châm tích hợp của chúng
• Bánh xe khóa có độ ồn thấp để thuận tiện di chuyển hệ thống đào tạo
• Hỗ trợ cấu hình mạch dễ dàng hơn nhờ sơ đồ mạch được in trên mỗi mô-đun
• Cung cấp năng lượng cho thực hành mạch thông qua mô-đun cấp nguồn

Thông số kỹ thuật

CÁC CHẾ ĐỘ THÍ NGHIỆM

Danh sách các mô-đun		Nội dung thử nghiệm
Mạch kỹ thuật số CPE-EO2320-M01-1		Các nguyên tắc cơ bản của các mạch logic cơ bản Chức năng logic của NOR và NAND Các mạch chuyển mạch sử dụng NAND và NOR Các luật của đại số chuyển mạch (Đại số Boolean) Hoàn chỉnh dạng chuẩn liên hợp / liên hợp
Mạch kỹ thuật số CPE-EO2320-M02-2		Kích hoạt Schmitt và monofl op Không đồng bộ RS fl ip fl op với cổng NOR Đồng bộ RS fl ip fl op JK M / S fl ip fl op T / D / RS fl ip fl op Chuyển đổi fl ip fl op Transistor như giai đoạn đảo chiều
Mạch kỹ thuật số CPE-EO2320-M03-3		DRL – OR / AND Cổng DTL – Cổng NAND / NOR VÀ / NAND / OR / NOR / NOT cổng DRL – Mạch kết hợp đơn giản DTL – Mạch kết hợp
Mạch kỹ thuật số CPE-EO2320-M04-4		Bộ giải mã tương đương và tương đương , nhị phân / 0 đến 3 8421 – BCD / 0 đến 4 chữ số thập phân 8421 – BCD / 5 đến 9 chữ số thập phân
Mạch kỹ thuật số CPE-EO2320-M05-5		Bộ cộng đầy đủ 1 bit Bộ nhớ 4 bit Bộ đếm nhị phân 4 bit Bộ đếm số thập phân & bộ giải mã với màn hình 7 đoạn
Mạch kỹ thuật số CPE-EO2320-M06-6		Bộ đếm lên nhị phân đến 5 (0 đến 4) Bộ đếm giảm nhị phân đến 5 (4 đến 0) Bộ đếm thập phân với tự động dừng ở ‘0’ Bộ đếm thập phân LÊN / XUỐNG
Mạch kỹ thuật số CPE-EO2320-M07-7		Bộ tạo điện áp bước với Bộ chuyển đổi DA. Bộ tạo xung nhịp Bộ tạo xung nhịp đa năng có thể hoạt động được.
Mạch kỹ thuật số CPE-EO2320-M08-8		Điều khiển ánh sáng traffi c đơn giản Điều khiển BẬT / TẮT bị trễ của nút giao thông ba chiều Mạch logic cho xe Bộ tạo xung nhịp 10 Hz / 1 Hz
Mạch kỹ thuật số CPE-EO2320-M09-9		Đồng hồ tốc độ điện tử
Mạch tương tự CPE-EO2320-M10-1		Đơn giản khác biệt amplifi er Differential amplifi er với hằng số hiện tại nguồn UA 741 hoạt động amplifi er không đảo ngược amplifi er sai điện áp amplifi er AC điện áp amplifi er
Mạch tương tự CPE-EO2320-M11-2		Biến tần và trở kháng biến áp Input Dòng tĩnh và đền bù điện áp bù đắp Adder và subtractor sánh (ngưỡng giá trị chuyển đổi) liên tục hiện tại nguồn & điện áp để chuyển đổi hiện nay sánh với khoảng cách khác biệt
Mạch tương tự CPE-EO2320-M12-3		Bộ tích hợp Delta và bộ tạo răng cưa Làm mịn với phần tử trễ bậc một và bậc hai Bộ tạo dao động RC với bộ khuếch đại hoạt động er AD / DA Converter
Mạch tương tự CPE-EO2320-M13-4		Bộ nhớ RAM X4 EE PROM 8 x 8 LED màu 7 đoạn
Bộ khuếch đại hoạt động CPE-EO2320-M14 er		Mạch tổng hợp / Mạch trừ / Mạch phân biệt / Mạch tích hợp / Điện trở dao động : 50k Ω, 100k Ω, 220R, 2,2k Ω, 10k Ω, 1k Ω, 13k Ω, 22k Ω, 750R, 5k Ω Tụ: 0,0047uF, 0,0022uF , 10nF Diode: 1N4148 OP Amp. Vi mạch
Bộ cấp nguồn CPE-EO2320-OP1		Nguồn DC cố định: + 5V, + 15V, -15V Nguồn AC cố định: ± 6V, ± 7,5V, ± 9V, ± 12V Nguồn DC có thể thay đổi: 0 ~ 30V Loa: 2,25 inch, 8 Ω, 0,25W Biến trở: 4ea
Đồng hồ đo tương tự CPE-EO2320-OP2		Vôn kế DC: 30V 2A Ampe kế DC: 2A Vôn kế AC: 250V AC Ampe kế: 2A

Tùy chọn / Phụ kiện

PHỤ KIỆN TIÊU CHUẨN
• Dây nguồn: 1 bộ
• Cáp kết nối cách điện : 1 bộ • Cáp kết nối
không cách điện: 1 bộ
• Linh kiện OP AMP (vỏ nhôm): 1 bộ
• Sách hướng dẫn sử dụng & sách hướng dẫn thí nghiệm: 1 bộ

TÙY CHỌN
• Máy hiện sóng (CPM-1005BE)
• Bộ tạo chức năng (CPM-8210)
• Đồng hồ đo LCR kỹ thuật số (CPM-2840)
• Đồng hồ vạn năng kỹ thuật số (CPM-8302A)
