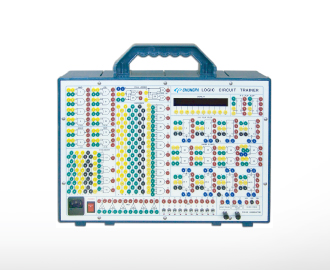

Máy đào tạo mạch logic kỹ thuật số CPE-EO2110

Hotline: 0903 585 396 - Email: metalnt@gmail.com

692 Điện Biên Phủ, P.10, Q.10, TPHCM
20B Lý Tự Trọng, P. Lộc Thọ, TP. Nha Trang, Khánh Hòa

Máy đào tạo mạch logic kỹ thuật số CPE-EO2110

Liên hệ

Tính năng / Chức năng ㆍ Thử nghiệm kết nối với từng biển báo cổng… Xem thêm

Mua hàng

Từ khóa:

Thông tin chi tiết

Tính năng / Chức năng

ㆍ Thử nghiệm kết nối với từng biển báo cổng và thiết bị đầu cuối được định vị trên bảng điều khiển.
ㆍ Thiết kế các mạch khác nhau bằng dây dẫn kết nối điện với đầu vào / đầu ra của mỗi cổng.
ㆍ Giá trị logic được hiển thị “1” hoặc “0” trên màn hình FND.
ㆍ Ứng dụng các thực hành mạch khác nhau với thiết bị này có các yếu tố phong phú.
ㆍ Tích hợp bộ tạo xung nạp và công tắc đầu vào logic.

Thông số kỹ thuật

A. 2 Đầu vào VÀ Cổng: 10ea
B. 4 Đầu vào VÀ Cổng: 10ea
C. 2 Đầu vào HOẶC Cổng: 5ea
D. 4 Đầu vào HOẶC Cổng: 2ea
E. 5 Đầu vào HOẶC Cổng: 1ea
F. Cổng NOT: 6ea
G. 2 Đầu vào Cổng NAND: 6ea
H. 2 Cổng NOR đầu vào: 2ea
I. 2 Cổng XOR đầu vào: 2ea
J. RS Flip Flop: 2ea
K. JK Flip Flop: 4ea
L. 1 Thanh ghi BIT Shift: 4ea
M. LED: 1 :,: 0: Chỉ báo: 10ea
N. Công tắc cài đặt mức: 10ea
O. Đồng hồ : 10/1000 [Hz]
P. Một xung ngắn: 1ea
Q. Bộ tạo xung thủ công: 1ea
R. Mặt trước: FR-4 (1.6t)
S. Kích thước: 130 (H) x 385 (W) x 260 (D) mm

Tùy chọn / Phụ kiện

ㆍ Hướng dẫn sử dụng: 1ea
ㆍ Cáp nguồn: 1ea
ㆍ Dây nhảy thử nghiệm: 1 bộ
