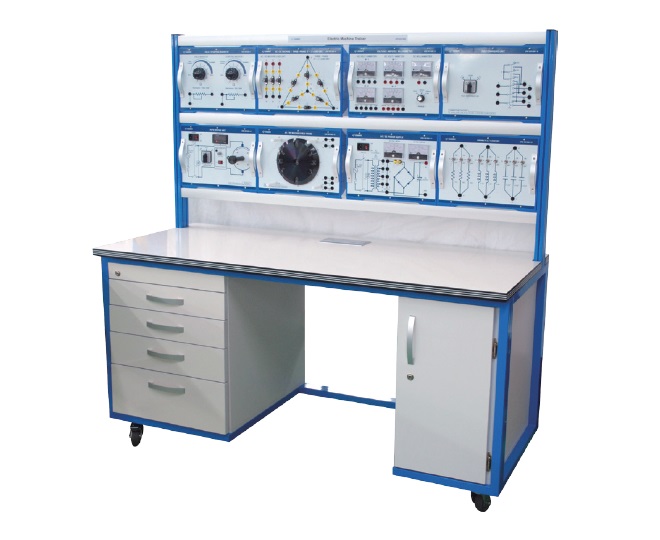

Tính năng
ㆍ Có sẵn các thí nghiệm về cấu trúc, hoạt động và đặc tính điều khiển của các máy phát điện và động cơ khác nhau.
ㆍ Nguyên lý hoạt động và các thí nghiệm đặc điểm có sẵn với nhiều mô-đun khác nhau.
ㆍ Chức năng bảo vệ quá nhiệt bằng bộ ngắt mạch và rôto.
ㆍ Cấu trúc kiểu mở bên ngoài với các thành phần được yêu cầu trong các thiết bị quay điện.
ㆍ Dễ dàng hiểu được các đặc điểm cấu tạo và nguyên lý cơ bản bằng cách tự lắp ráp rôto.
ㆍ Thí nghiệm đơn giản và dễ hiểu cấu trúc bằng bảng đồ họa.
ㆍ Các thí nghiệm hoạt động và tải có sẵn với cấu trúc 1Ø và 3Ø.
Lắp ráp các bộ phận máy
ㆍ Trường Shunt & Cuộn dây trường khác nhau: 10ea
ㆍ Nam châm vĩnh viễn (R): 2ea
ㆍ Bộ hỗ trợ (cho Stator & Rotator): 12ea
ㆍ Rotor 3 cực & Rotor khác nhau: 6ea
ㆍ Mảnh cực khác nhau: 15ea
ㆍ Đèn dây tóc (3V, 6V): 15ea
ㆍ Bộ bàn chải & giá đỡ bàn chải: 3ea
ㆍ La bàn: 1ea
ㆍ Belt (cho Động cơ / Máy phát điện): 1ea
ㆍ Bu lông cố định (Đặc biệt): 10ea
| Mô-đun thiết kế đồ họa | |
|---|---|
| ER1500-1 | Bảng máy ba pha |
| ER1500-2 | Bảng máy DC |
| ER1500-3 | Bảng chuyển đổi quay |
| ER1500-4 | Bảng động cơ phức hợp |
| ER1500-5 | Bảng điều khiển tốc độ động cơ |
| ER1500-6 | Bảng động cơ đẩy |
| ER1500-7 | Bảng động cơ chia pha |
| Mô-đun thử nghiệm | |
| ER1500-8 | Field Rheostat (100Ω / 100W) |
| ER1500-9 | Khởi động Rheostat (50Ω / 100W) |
| ER1500-10 | Bộ tải máy AC / DC (3 dòng) |
| ER1500-11 | Đơn vị tải 3 pha (Y-Δ) |
| ER1500-12 | Đơn vị tải có thể thay đổi R, L, C (10/30 / 50Ω, 0,2 / 0,4 / 0,8H, 8,5uF x 3ea) |
| ER1500-13 | Nguồn điện AC / DC (tối đa 3A) |
| ER1500-14 | AC Volt / Ampere Meter (5/10 / 50V, 0,1 / 1 / 2,5 / 5A) |
| ER1500-15 | Đồng hồ đo điện áp / Ampe DC (5/10 / 50V, 0,1 / 1 / 2,5 / 5A) |
| ER1500-16 | DC Milimét (5/50 / 500mA) |
| ER1500-17 | Khung trường máy AC / DC |
| ER1500-18 | Bộ phận lái xe tự động (3000 vòng / phút, 40W, CW / CCW) |
| ER1500-19 | Bộ điều khiển thay đổi cực (Công tắc Y-Δ, CAM) |
PHẦN MÁY LẮP RÁP
– Cuộn dây rôto khe đĩa (AM1)
– Rotor 2 pha (AM2)
– Rotor 3 pha (AM3)
– Rotor vết thương (AM4)
– Rotor cảm ứng lồng sóc (AM5)
– Vòng ngắn rôto khe đĩa (AM6) )
– Kim quay La bàn (AM7)
– Từ tính tròn (AM8)
– Cực nam châm lớn vĩnh viễn (AM9)
– Cực nam châm lớn quấn quanh trường (AMA)
– Cực nam châm thu hẹp trường (AMB)
– Cực nam châm chia pha theo trường (AMC) )
– Field Winding 300T, 700T, 1700T (AMD, AME, AMF)
– Chổi & Giá đỡ G, H, I (AMG, AMH, AMI)
– Thanh cố định rôto (AMJ)
– Thanh cố định cực nam châm (AMK)
– Bu lông cố định (AML)
– Kéo dài 8mm (AMM)
– Đai dẫn động (AMN)
– Đèn tải (AMO, AMP, AMQ)
– Thanh nam châm vĩnh cửu (AMR)
PHẦN MÁY LẮP RÁP
– Đĩa rôto COIL (AM1)
– Rotor 2 cực (AM2)
– Rotor 3 cực (AM3)
– Vết thương Rotor (AM4)
– Rotor lồng sóc (AM5)
– Disk Slots Rotor Short Ring (AM6)
– La bàn_ Quay kim (AM7)
– Từ tính tròn (AM8)
Phụ kiện
ㆍ Cáp kết nối (Phích cắm Ø4): 1 bộ
ㆍ Cáp nguồn: 2ea
ㆍ Hướng dẫn sử dụng: 1ea
ㆍ Sách hướng dẫn thí nghiệm: 1ea
Options
ㆍ Bàn thí nghiệm: 1500 (W) x800 (D) x850 (H) mm
ㆍ Tủ lưu trữ bảng: 1ea
