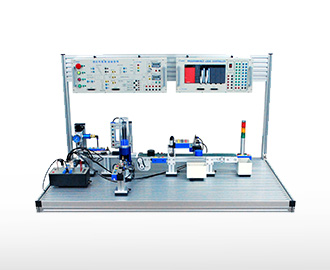

Máy đào tạo tự động hóa nhà máy CPE-AT3680

ㆍ Bộ phận cung cấp vật liệu
– Ổ lăn tròn: 40Ø, Bộ phận mô phỏng lưu trữ 8ea
– Xylanh tác động kép: Ø16-100mm (Xylanh tác động kép, Van điều khiển tốc độ 2ea)
– Công tắc chì: 2ea (để phát hiện vị trí của xi lanh)
– Cảm biến quang học: 1ea (để phát hiện không có vật liệu)

ㆍ Bộ phận chế tạo
– Xi lanh tác động kép: trên Ø16-100mm (Điện từ tác động đơn), hơn Ø16-100mm (Xi lanh tác động đơn)
– Xylanh thanh kép (để chống quay)
– Để chế tạo máy khoan điện

ㆍ Loại xi lanh kết cấu mỏng (DC 12 ~ 24V , 3.5W, 1300rpm)
– điều khiển tốc độ xi lanh & Để phát hiện công tắc dẫn vị trí
– Giá lắp đặt bảng điều khiển & bảng điều khiển
– Bộ phận chuyển và nạp
– Xi lanh tác động kép: Ø16-100mm (Xi lanh tác động đơn, Van điều khiển tốc độ 2ea, Công tắc dẫn 2ea )
– Hệ thống băng tải: 530 (L) x60 (W) x120 (H)
– Động cơ bánh răng: Tốc độ DC24V có thể điều chỉnh (1 ~ 15m / phút)
– Bộ mã hóa: Tạo xung
– Hộp chứa vật liệu: 110 (L) x90 (W) x60 (NS)

ㆍ Bộ phận kiểm tra và phân loại
– Vật liệu và cảm biến phát hiện để phân loại: Cảm biến loại công suất (cơ bản), loại cảm ứng / cảm biến quang (tùy chọn)
– Xylanh tác động kép: Ø16-100mm
– Bộ phận tải hàng kém hơn: 110 (L) x90 (W) x60 (H)
– kiểm soát tốc độ xi lanh và phát hiện vị trí

ㆍ Công tắc vận hành: Khởi động, dừng, đặt lại, EMG: 4ea

ㆍ Đầu nối để kết nối PLC: 25PIN 1ea (Tách đầu vào / đầu ra)

ㆍ Đầu nối nguồn: +, – mỗi 5ea

ㆍ Kích thước mô-đun: 340 (L) x295 (W) x100 (H)

ㆍ Bộ điều khiển tốc độ động cơ
– Di chuyển đồng hồ hiển thị tốc độ (m / phút)
– Đầu nối động cơ: đầu cuối 4mm
– Đầu cuối bộ mã hóa

ㆍ Mô-đun bộ đếm
– Dải cài đặt: 1 ~ 9999
– Bộ đếm đặt trước
– Bộ tăng dần
– Đặt lại chức năng (thủ công / tự động)
