Tính năng / Chức năng

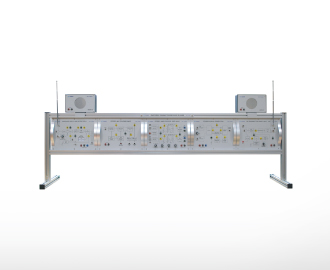

• Cấu trúc mô-đun dựa trên năm mô-đun thử nghiệm có giá đỡ
• Được thiết kế để giúp hiểu nguyên tắc của bộ thu phát FM và âm thanh nổi
• Thực hành điều khiển giai điệu trên mạch cân bằng
• Mô phỏng thực tế phát sóng âm thanh nổi FM
• Được thiết kế để giúp hiểu nguyên tắc của bộ thu phát FM và âm thanh nổi
• Thực hành điều khiển giai điệu trên mạch cân bằng
• Mô phỏng thực tế phát sóng âm thanh nổi FM
Thông số kỹ thuật
| Phần máy phát | Dải tần số | 88 ~ 108MHz (2 kênh trong băng tần phát sóng FM) |
|---|---|---|
| Đầu ra RF | 100mW (Xấp xỉ) | |
| Chế độ điều chế | Mod Reactance. | |
| Chế độ điều khiển tần số | PLL | |
| Độ lệch | ± 75kHz (Xấp xỉ) | |
| Đầu vào âm thanh | 0dBm và -40dB (Đối với micrô) | |
| Phần người nhận | Dải tần số | 88 ~ 108MHz (băng tần phát sóng FM) |
| Nhạy cảm | 2μV (Xấp xỉ) | |
| Tần số trung gian | 10,7MHz | |
| Đầu ra AF | 0dBm (Xấp xỉ) | |
| Phần âm thanh nổi | Tần số thí điểm | 19kHz ± 5Hz |
| Tách biệt | Tốt hơn 50dB trong 400Hz ~ 1kHz, Tốt hơn 40dB trong 100Hz ~ 10kHz | |
| Phản hồi thường xuyên | 50Hz ~ 15kHz | |
| Đầu ra AF | 2Wattsx2-Ch | |
| Thông số kỹ thuật chung |
Công suất đầu vào | DC ± 12V, 1A |
| Kích thước | Bo mạch: 285 (W) x208 (H) x61 (D) mm, Rack: 1500 (W) x460 (H) x300 (D) mm | |
| Trọng lượng hệ thống | 12,55kg | |
| Thành phần mô-đun | ||
| Máy thu FM CPE-TC5001 | Bộ khuếch đại RF, Bộ trộn & OSC cục bộ, BPF, Bộ khuếch đại IF & Bộ giới hạn, Máy dò FM | |
| CPE-TC5002 Stereo De-MOD. & Bộ ghép kênh (MPX) | Giải điều chế & tách âm thanh nổi, Máy dò thí điểm, Khử nhấn mạnh | |
| Bộ khuếch đại âm thanh nổi CPE-TC5003 | Cân bằng Amp. Pre-Amp. & Điều khiển giai điệu, Amp chính. | |
| Bộ tạo tín hiệu âm thanh nổi CPE-TC5004 | Nhấn mạnh trước, Ma trận, Mod cân bằng. Máy phát sóng mang phụ, mạch tổng hợp | |
| Máy phát FM CPE-TC5005 | Điều chế phản ứng, Hệ số tần số, AFC, Bộ khuếch đại công suất.
|
|
Tùy chọn / Phụ kiện
• Mô-đun loa thử nghiệm (CPE-TC5000-1): 2ea
• Micrô (động): 1ea
• Dây kết nối mạch: 1 bộ
• Giá đỡ mô-đun: 1ea
• Sách hướng dẫn sử dụng: 1ea
