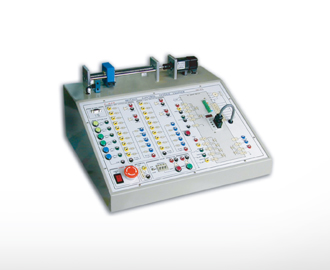

Máy tập điều khiển chuyển động CPE-AT4410

ㆍ Thiết bị điều khiển vị trí điều khiển bằng PC
ㆍ Thiết bị điều khiển vị trí tích hợp bằng TM Screw
ㆍ Điều khiển điểm 0 bằng cảm biến không
ㆍ Vận hành bằng tay bằng bộ tạo xung bằng tay
ㆍ Thực hành điều khiển động cơ servo
ㆍ lập trình các chương trình điều khiển khác nhau bằng chương trình MC

A. Động cơ servo AC
　1) Đầu ra định mức: 100W
　2) Tốc độ tối đa: 3.000 vòng / phút
B. Bộ truyền động AC servo
　1) Nguồn điện đầu vào: Một pha 220V, 50 / 60Hz
　2) Chế độ điều khiển: Sử dụng IPM Điều khiển PWM
　3) Bộ mã hóa: Loại thông dụng / Bộ mã hóa tăng dần loại ngắn
　4) Đầu vào bên ngoài: BẬT / TẮT Servo, bảo vệ xoay CW / CCW, CLEAR
　5) Đầu ra bên ngoài: Vị trí Đầu ra hoàn thành điều khiển, đầu ra cảnh báo
　6) Chức năng bảo vệ: Quá dòng, quá tải, quá áp, quá tốc độ, Quá nhiệt biến tần, điện áp thấp, lỗi CPU, lỗi bộ mã hóa, lỗi giao tiếp, v.v.
C. Bộ điều khiển chuyển động
　1) Chế độ giao tiếp: RS232
　2) Đầu ra xung: 2CH, Chế độ đầu ra Truyền động dòng vi sai
　3) Đầu vào bộ mã hóa bên ngoài: 2CH
　4) Cổng đầu vào bên ngoài: DC 24V, 20Port
　5) Cổng đầu ra bên ngoài: Đầu ra Bộ thu mở 10Port / Max 80㎃ Dòng điện
　6) Chương trình MC: Tối đa 37,5kByte
　7) Biến
　　- Biến vị trí (P) 100EA,
　　- Biến tốc (F) 10EA, yên
　　- biến (D) 10EA, L biến (L) 2.000EA
　8) Chương trình độc quyền: MSW-MCU2
D. Công tắc đầu vào: PB S / W 6ea
E. Thiết bị điều khiển vị trí
　1) Trục vít TM & Điều khiển vị trí bằng Trục vít TM
　2) Khoảng cách vị trí: Hơn 250mm
　3) Tích hợp cảm biến không
　4) Tích hợp công tắc giới hạn bên phải / bên trái
F. Bộ tạo xung
　1) Tần số được quyết định bởi công tắc kỹ thuật số 3 chữ số
　2) Công tắc bật tắt RUN / Dừng
　3) Công tắc điều khiển trái / phải
　4) Đầu ra xung: PPA +, PPA-, PPB +, PPB-
G. Servo Drive
　1) Công tắc PB điều khiển hoạt động
　2) Công tắc giới hạn trái / phải Đầu vào
　3) Đầu vào xung: PP, PG, NP, NG
H. Cảm biến điểm 0: Loại đầu ra Collector mở
I. Nguồn DC: DC 24V, 1.2A
J. Công tắc dừng khẩn cấp
K. Nguồn đầu vào: AC 220V, 60㎐

ㆍ Cáp kết nối: 1 bộ
ㆍ Cáp giao tiếp 9 chân: 1ea
ㆍ CD chương trình: 1ea
ㆍ Hướng dẫn sử dụng: 1ea
