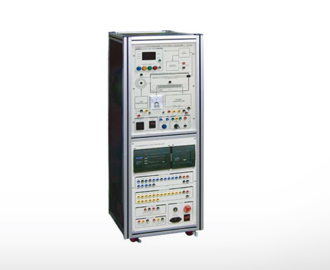

Máy tập điều khiển nhiệt độ dựa trên PLC CPE-AT3710

ㆍ Bộ huấn luyện là thiết bị cho phép thực hiện thí nghiệm và huấn luyện bằng cách sử dụng mô-đun đầu vào / đầu ra tương tự của bộ huấn luyện PLC.
ㆍ Kiểm soát nhiệt độ cho lò điện cỡ nhỏ bằng cách sử dụng lò sưởi và quạt.
ㆍ Hiển thị nhiệt độ kỹ thuật số.

A. PLC
　1) Tính năng
　　a) EEPROM
　　b) Tốc độ xử lý cao (0,5㎲ / bước)
　　c) Chức năng tự kiểm tra
　　d) Giao tiếp với cổng RS-232C
　　e) Ngôn ngữ tiêu chuẩn quốc tế IEC61131-3
　2) Chế độ điều khiển chương trình được lưu trữ
　3 ) Ngôn ngữ chương trình
　　a) IL (danh sách lệnh)
　　b) LD (biểu đồ bậc thang)
　　c) SFC (biểu đồ chức năng tuần tự)
　4) Tốc độ xử lý: 0,5㎲ / bước
　5) Dung lượng bộ nhớ: 68kbyte
　6) Đầu vào: 18 điểm
　7) Đầu ra: 12 điểm
　8) Giắc cắm ø4 của Đầu vào / đầu ra
　9) Đèn đầu ra: DC 24V
　10) Cáp kết nối PLC / PC: Cáp RS-232C
　11) Công tắc đầu vào
　12) Đầu ra nguồn: DC 24V
　13) Mô-đun đầu vào / đầu ra tương tự
　　a) Đầu vào AD
　　　① Phạm vi đầu vào: Điện áp DC 0 ~ 10V
　　b) Dòng điện DC 0 ~ 20mA hoặc 4 ~ 20mA
　　　① Giá trị chuyển đổi kỹ thuật số: 0 ~ 4.000 (12bit)
　　　② Kênh đầu vào: 2 kênh
　　c) Đầu ra DA
　　　① Giá trị chuyển đổi kỹ thuật số: 0 ~ 4.000 (12bit)
　　　② Đầu ra tương tự: điện áp DC 0 ~ 20V (trở kháng tải 2kΩ trở lên)
　　d) Dòng điện DC 0 ~ 20mA (trở kháng tải 2kΩ trở xuống)
B. Nguồn: AC một pha 220V, 50 / 60Hz
C. Tín hiệu đầu vào
　1) Điện áp: DC 0 ~ 10V
　2) Dòng điện: DC 4 ~ 20mA
　3) Lựa chọn bằng công tắc phím
D. Tín hiệu đầu ra
　1) Điện áp: DC 0 ~ 10V
　2) Dòng điện: DC 4 ~ 20mA
　3) Lựa chọn bằng công tắc phím
E. Cảm biến nhiệt độ
　1) Điện trở nhiệt Pt100Ω
　2) Phạm vi đo: (0 ~ 399 ℃)
　3) Dòng điện đầu ra: 4 ~ 20mA
F. Hiển thị nhiệt độ
　1) 7 Màn hình LED phân đoạn 4 chữ số
　2) Hiển thị nhiệt độ hiện tại và lựa chọn nhiệt độ
　3) Thay đổi nhiệt độ đã chọn bằng công tắc phím
　4) Đầu ra sự kiện
　5) Đầu ra hiện tại 4 ~ 20mA, nhỏ hơn LOAD 600Ω
G. Máy sưởi: 200W
H. Bộ điều khiển nguồn
　1) Điều khiển đầu vào: DC 4 ~ 20mA, DC 1 ~ 5V
　2) Điểm tiếp xúc bên ngoài & điều khiển liên tục theo âm lượng
　3) Chế độ điều khiển pha & điều khiển chu kỳ
　4) Chức năng khởi động mềm
I. Quạt: Điều khiển nguồn DC 24V
J. Đèn hiển thị hoạt động
　1) Đèn chỉ báo hoạt động của bộ sưởi
　2) Đèn
chỉ báo hoạt động của quạt K. Đèn báo dòng điện
　1) Đồng hồ đo tương tự chỉ báo dòng điện của bộ sưởi
　2) FS 2A

• Sách hướng dẫn thí nghiệm: 1ea
• Cáp kết nối: 1 bộ
• Cầu chì dự phòng: 2ea
