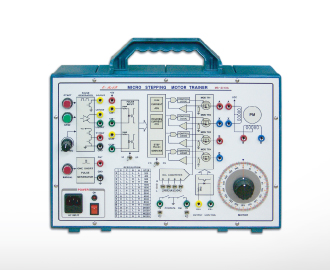

Máy tập động cơ bước CPE-ER180

ㆍ Các thí nghiệm điều khiển tốc độ và góc quay của động cơ bước.
ㆍ Mỗi đầu ra điều khiển hiển thị trực quan bằng máy hiện sóng.
ㆍ Các thí nghiệm đặc trưng của động cơ bước bằng cài đặt độ phân giải
ㆍ Điều khiển bằng PLC bên ngoài và bộ điều khiển chuyển động.
ㆍ Điều khiển đảo chiều động cơ bước
ㆍ Dễ dàng mang theo và cất giữ với hình dạng túi

Thông số kỹ thuật

A. Bộ tạo xung: START PB S / W, STOP PB S / W, Núm FREQ ADJ
　- Đầu ra Bộ thu mở
　- Đầu ra đường truyền
　- Đầu ra cực Totem
B. Một Bộ tạo xung ngắn
　- PB S / W bằng tay
　- Đầu ra cực Totem
C. Bước Động cơ
　- Khớp đơn cực
　- 1,8 độ
　- Đính kèm tấm quay: Các bậc trên một góc
D. Bộ điều khiển Động cơ
　- Công tắc chuyển đổi đầu vào xung: 1P / 2P
　- Công tắc điều khiển hướng quay: FR / RV
E. Giới hạn của công tắc cài đặt độ phân giải
　- Công tắc chuyển đổi: 4ea
　- Dải cài đặt: 200, 400, 500, 800, 1000, 1600, 2000, 2500, 4000, 5000, 8000, 10000, 20000, 25000, 40000, 50000Pulse / xoay
F. Loại đầu vào tín hiệu
　- 1 loại xung, 2 loại xung
G. Tín hiệu điều khiển
　- Tín hiệu điều khiển đầu ra động cơ bước – Tín hiệu
　điều khiển: DC 5V
　- Điều khiển Toggle S / W: 2ea
H. POWER: AC 220 [V], 50/60 [㎐]
　- Nguồn công tắc

Tùy chọn / Phụ kiện

ㆍ Cáp kết nối: 1 bộ
ㆍ Cáp nguồn: 1ea
ㆍ Hướng dẫn sử dụng: 1ea
