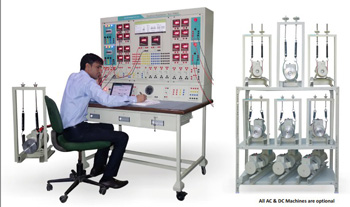

Máy trạm điện – 7089A Nvis 7089A

Mô tả Sản phẩm

Máy trạm điện Nvis 7089A cung cấp một cách tiếp cận tuyệt vời để giảng dạy các nguyên tắc của Máy điện bằng cách giới thiệu một bộ điều khiển được thiết kế mô-đun độc đáo. Nó cung cấp sự linh hoạt cho sinh viên để thực hiện các thí nghiệm trên Máy AC và DC bằng cách sử dụng nhiều lựa chọn các thành phần sẵn có theo tiêu chuẩn Công nghiệp.

Máy điện là một trong những lĩnh vực nghiên cứu quan trọng nhất vì nó giúp người dùng hiểu được các đặc tính hoạt động và hoạt động của Máy AC và DC. Nvis 7089A cho phép người dùng đưa kiến ​​thức lý thuyết của họ vào thực tế một cách dễ dàng. Có một cơ sở bổ sung để thực hiện kết nối không dây trên máy trạm với máy tính và để theo dõi các thông số điện thời gian thực bằng phần mềm đối diện máy tính. Người dùng cũng có thể quan sát biểu đồ thời gian thực giữa bất kỳ tham số điện AC và DC nào trên máy tính.

Máy trạm bao gồm các bộ phận đo AC và DC riêng biệt được trang bị tất cả các thiết bị cần thiết như đồng hồ kỹ thuật số, cơ sở để kết nối Nguồn cung cấp AC và DC cùng với các thiết bị bảo vệ như Cầu chì, MCB, Chỉ báo cung cấp, v.v. Có nhiều xe buýt được cung cấp trên Máy trạm để thực hiện các kết nối bên ngoài trong khi hình thành các thí nghiệm máy AC và DC.

Thiết kế của bộ điều khiển đảm bảo có được trải nghiệm thực tế chất lượng cao nhất cho người dùng. Tất cả các biện pháp bảo vệ cần thiết được thực hiện để tránh lỗi hoặc nguy hiểm

Lưu ý: Tất cả các máy AC & DC cùng với các phụ kiện hỗ trợ đều có sẵn tùy chọn.

Tính năng sản phẩm
Tương thích cho máy lên tới 2HP.
Được trang bị khả năng đo F để thử nghiệm trên máy AC, máy DC và máy biến áp.
Các phần đo AC và DC riêng biệt.
Biểu diễn sơ đồ của máy AC và DC để hiểu rõ hơn.
Sơn bột Rust Free.
Thiết bị đầu cuối tiêu chuẩn BS-10, dây vá cho mục đích an toàn.
Thiết bị đầu cuối được cung cấp để có được Nguồn cung cấp AC và DC cố định ba pha cũng như bảo vệ phù hợp.
Máy đo tốc độ T kỹ thuật số chất lượng cao để đo RPM cũng được giao tiếp với DAQ (Hệ thống thu thập dữ liệu).
Động cơ được cung cấp với Cơ sở sắp xếp tải cơ khí tiêu chuẩn.
Động cơ với ‘nhôm’ đúc Brak e-Drum / Pulley với anh ta tại cơ sở đàn áp.
Máy có lớp cách điện ‘B’.
Bố trí khớp nối trục linh hoạt (Lovejoy) cho Bộ tạo động cơ (MG).
Máy được cung cấp Cơ sở / Kênh hạng nặng với kết nối phù hợp.
Các máy được cung cấp các biện pháp bảo vệ phù hợp như MCB’s, sử dụng F, Bộ tạo động cơ (MG) được cung cấp với vỏ bảo vệ khớp nối.
Máy phát điện với Cơ sở sắp xếp tải điện L.
Cân bằng lò xo bền chất lượng tốt.
Được thiết kế bằng cách xem xét tất cả các biện pháp an toàn.

Lưu ý: Tất cả các máy AC & DC cùng với các phụ kiện hỗ trợ đều có sẵn tùy chọn.

Product Description

Nvis 7089A Electrical Workstation offers an excellent approach to the teaching of Electrical Machines principles by introducing a unique modular designed control unit. It provides flexibility for the students to carry out experiments over AC and DC Machines using a large selection of Industry standard inbuilt components.

Electrical Machines is one of the most important area of study as it helps users to understand the operational characteristics and working of AC and DC Machines. Nvis 7089A enables user to put their theory knowledge into practice with ease. There is an additional facility to make wireless connection on workstation with computer and to monitor real time electrical parameters using computer inter facing software. Users can also observe a real time graph between any of the AC and DC electrical parameters on computer.

Workstation comprises of separate AC and DC measuring sections equipped with all the necessary instruments such as digital meters, facility to connect AC and DC Supplies along with protection devices such as Fuses, MCB’s, Supply Indicators, etc. There are multiple buses provided on the Workstation to make external connections while per forming AC and DC Machines Experiments.

The design of the control unit ensures to get the highest quality practical experience to user . All the necessary protective measures are taken to avoid fault or danger

Note: All AC & DC Machines along with supporting accessories are available optionally.

Product Features

• Compatible for Machines upto 2HP.
• Equipped with Measurement F acilities for Experimentation on AC Machines, DC Machines and Transformers.
• Separate AC and DC Measuring Sections.
• Diagrammatic representation of AC and DC Machines for better understanding.
• Rust Free Powder Coating Paint.
• Standard BS-10 terminals, patch cords for safety purpose.
• Terminals provided to obtain Three Phase Fixed as well as V ariable AC and DC Supplies with suitable protection.
• High Quality Digital T achometer for RPM Measurement which is also interfaced with DAQ (Data Acquisition System).
• Motors provided with standard Mechanical Loading Arrangement Facility.
• Motors with ‘aluminum’ casted Brak e-Drum/Pulley with he at suppression facility.
• Machines with Class ‘B’ Insulation.
• Flexible shaft coupling arrangement (Lovejoy) for Motor Generator (MG) Sets.
• Machines provided with Heavy Duty Base/Channel with suitable interconnection.
• Machines provided with suitable protections such as MCB’s, F uses, Motor Generator (MG) Sets provided with coupling protective cover.
• Generator with Electrical L oading Arrangement Facility.
• Durable good quality spring balance.
• Designed by considering all the safety measures.

Note: All AC & DC Machines along with supporting accessories are available optionally.
