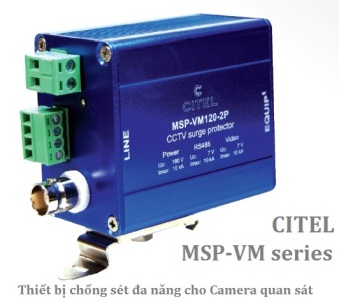

MSP-VM-230-2P Thiết bị chống sét cho camera (2xRS485,BNC,230Vac) Model: MSP-VM-230-2P Xuất xứ: CITEL / France

Bảo vệ 1 đường Video cáp đồng trục

Bảo vệ 2 đường tín hiệu điều khiển RS485

Bảo vệ đường nguồn điện AC 230V

MSP-VM230-2P là thiết bị chống sét cho camera quan sát analog với 2 đường tín hiệu điều khiển, bảo vệ đồng thời cho cả 3 đường kết nối đến camera hoặc đầu trung tâm là đường tín hiệu hình ảnh, nguồn cấp điện 230Vac và điều khiển RS-485.

Với 3 chức năng bảo vệ gói gọn trong 1 thiết bị, MSP-VM-230 đã cung cấp cho chúng ta một phương án bảo đảm an toàn mà tiết kiệm chi phí đầu tư thấp hơn nhiều lần so với phương án truyền thống.

MSP-VM 230 có thể được lắp đặt phía camera hoặc phía đầu ghi, các dây được bảo vệ phải kết nối trực tiếp với MSP-VM rồi mới đến thiết bị cần bảo vệ (camera / đầu ghi)

Sơ đồ đấu nối và bảo vệ của thiết bị chống sét cho camera analog MSP-VM-230

Đường cáp đồng trục với đầu BNC kết nối in/out

Đường nguồn điện kết nối IN/OUT kiểu siết ốc

Đường tín hiệu khiển RS kết nối IN/OUT vào thiết bị

Kết nối dây đất vào hệ thống tiếp địa đảm bảo kỹ thuật
